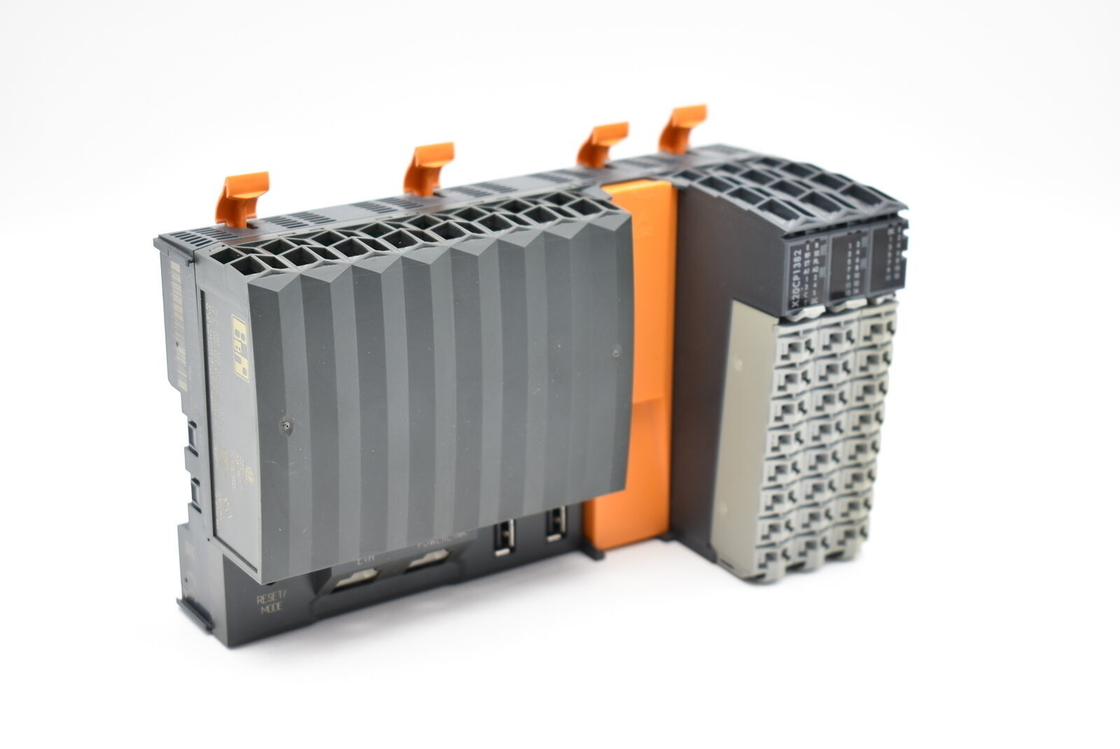

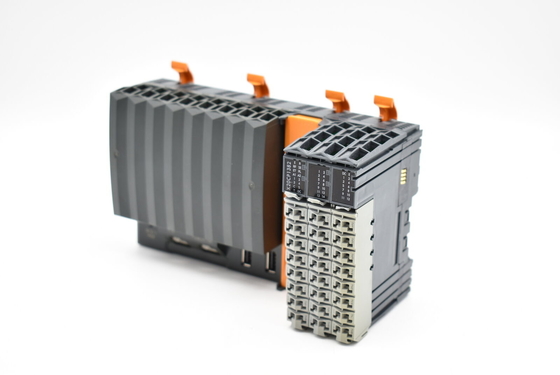

X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi

X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi

  • X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi
  • X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi
  • X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi
X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi
Detail produk:
Tempat asal: Austria
Nama merek: B&R
Sertifikasi: COC
Nomor model: X20CP1382
Syarat-syarat pembayaran & pengiriman:
Kuantitas min Order: 1EA
Harga: USD
Waktu pengiriman: 3-5 hari
Syarat-syarat pembayaran: T/T
Menyediakan kemampuan: 10EA
Kontak
Detil Deskripsi produk
Nama Produk: B&R Model produk: X20CP1382
tipe produk: Modul CPU kode identitas: 0xDABB
Tegangan Masukan: 24 VDC -15% / +20% Ukuran: 164*99*75mm
Bobot: 310G Jaminan: 1 tahun
Menyoroti:

Modul CPU SISTEM PLC B&R X20

,

PLC X20CP1382 ​​B&R X20

,

Plc Otomatisasi B&R 400 MHz

X20CP1382 ​​B&R X20 SISTEM PLC Modul CPU Intel X86 400 MHz Kompatibel Dengan Prosesor I/O Terintegrasi

NOMOR BAHAN:
X20CP1382
KETERANGAN:
  • Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi
  • Ethernet, POWERLINK dengan rangkaian poll-response dan USB onboard
  • 1 slot untuk ekspansi antarmuka modular
  • 30 input/output digital dan 2 input analog terintegrasi dalam perangkat
  • Flash drive internal 2 GB
  • 256 MB DDR3 SDRAM
  • Tanpa kipas
  • Tidak ada baterai
  • Jam waktu nyata yang dicadangkan

Seri X20 Compact CPU dicirikan oleh 3 modul I/O terintegrasi.Perangkat ini dilengkapi dengan30 berbedainput/output digital dan2 input analog.1 masukan analogdapat digunakan untuk pengukuran suhu resistansi PT1000.

X20CP1382 ​​dilengkapi dengan Intel x86400 MHzprosesor yang kompatibel,256 MBRAM dan2 GBflashdisk bawaan.FRAM untuk menyimpan variabel remanen memiliki32 kBtersedia.Desain tanpa kipas dan bebas baterai memastikan pengoperasian bebas perawatan.

CPU dilengkapi dengan Ethernet,2x USBdan antarmuka RS232.Selain itu, bus POWERLINK dan CAN tersedia sebagai antarmuka terintegrasi.Jika koneksi fieldbus tambahan diperlukan, CPU dapat ditingkatkan dengan modul antarmuka dari rangkaian produk X20 standar.



Deskripsi Singkat
Antarmuka 1x RS232, 1x Ethernet, 1x POWERLINK, 2x USB, 1x X2X Link, 1x CAN bus
Modul sistem CPU
Informasi Umum
Kode ID B&R 0xDABB
Pendinginan Tanpa kipas
Indikator status Fungsi CPU, Ethernet, POWERLINK, RS232, bus CAN, resistor pemutus bus CAN, catu daya CPU, catu daya I/O, fungsi I/O per saluran
Diagnostik
Keluaran Output digital: Ya, menggunakan indikator status LED dan perangkat lunak (status kesalahan output)
fungsi CPU Ya, menggunakan indikator status LED
BISA transfer data bus Ya, menggunakan indikator status LED
transfer data RS232 Ya, menggunakan indikator status LED
Masukan Input analog: Ya, menggunakan indikator status LED dan perangkat lunak
Ethernet Ya, menggunakan indikator status LED
catu daya I/O Ya, menggunakan indikator status LED
POWERLINK Ya, menggunakan indikator status LED
Pemantauan tegangan suplai Ya, menggunakan indikator status LED
Suhu Ya, menggunakan perangkat lunak register
Mengakhiri resistor Ya, menggunakan indikator status LED
Mendukung
Redundansi pengontrol Tidak
dukungan ACOPOS Ya
saluran I/O berkemampuan reaksi Tidak
Dukungan Komponen Visual Ya
Konsumsi daya tanpa modul antarmuka dan USB 5,5 W
Konsumsi daya untuk catu daya X2X Link 0,8 W
Konsumsi daya
I/O internal 2.3 W
Disipasi daya tambahan yang disebabkan oleh aktuator (resistif) [W] -
Jenis garis sinyal Saluran berpelindung harus digunakan untuk semua input/output digital berkecepatan tinggi, panjang saluran: Maks.20 m

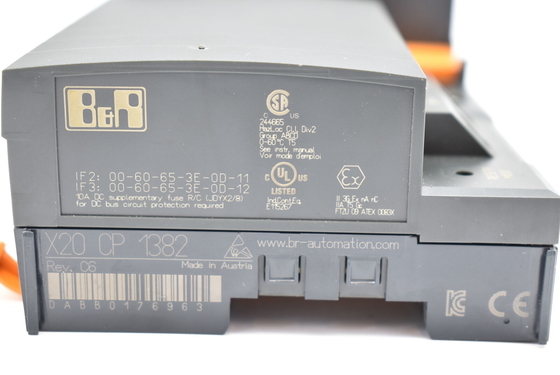

Sertifikasi
CE Ya
UKCA Ya
ATEX Zona 2, II 3G Ex nA nC IIA T5 Gc
IP20, Ta (lihat panduan pengguna X20)
FTZÚ ​​09 ATEX 0083X
UL cULus E115267
Peralatan kontrol industri
HazLoc cCSAus 244665
Peralatan kontrol proses
untuk lokasi berbahaya
Kelas I, Divisi 2, Grup ABCD, T5
DNV Suhu:B(0 - 55 °C)
Kelembaban:B(sampai dengan 100%)
Getaran:B(4g)
EMC:B(jembatan dan dek terbuka)
LR ENV1
KR Ya
ABS Ya
EAC Ya
Catu daya CPU dan X2X Link
Tegangan masukan 24 VDC -15% / +20%
Arus masukan Maks.1 A
Sekering Terintegrasi, tidak dapat diganti
Perlindungan polaritas terbalik Ya
Output catu daya Tautan X2X
Daya keluaran nominal 2 W
Koneksi paralel Ya
Operasi berlebihan Ya
Catu daya masukan I/O
Tegangan masukan 24 VDC -15% / +20%
Sekering Sekering saluran yang diperlukan: Maks.10 A, pukulan lambat
Catu daya keluaran I/O
Tegangan keluaran nominal 24 VDC
Beban kontak yang diizinkan 10 A
Pengontrol
Jam waktu nyata Retensi setidaknya selama 300 jam, ketik.1000 jam pada 25°C, resolusi 1 d, akurasi -18 hingga 28 ppm pada 25°C
FPU Ya
Prosesor
Jenis Vx86EX
Frekuensi jam 400 MHz
L1 cache
Kode data 16 kB
Kode program 16 kB
L2 cache 128 kB
Prosesor I/O terintegrasi Memproses titik data I/O di latar belakang
Slot antarmuka modular 1
Variabel remanen FRAM 32 kB, retensi >10 tahun
Waktu siklus kelas tugas terpendek 1 ms
Waktu siklus instruksi tipikal 0,0199 s
Memori standar
RAM 256 MB DDR3 SDRAM
Memori aplikasi
Jenis Memori flash eMMC 2 GB
Retensi data 10 tahun
Jumlah data yang dapat ditulis
Terjamin 40 TB
Hasil selama 5 tahun 21,9 GB/hari
Siklus hapus/tulis yang dijamin 20.000
Kode koreksi kesalahan (ECC) Ya
Antarmuka
Antarmuka IF1
Sinyal RS232
Varian Koneksi melalui blok terminal 16-pin X20TB1F
Maks.jarak 900 m
Tarif transfer Maks.115,2 kbit/s
Antarmuka IF2
Sinyal Ethernet
Varian 1x RJ45 terlindung
Panjang garis Maks.100 m antara 2 stasiun (panjang segmen)
Tarif transfer 10/100 Mbit/dtk
Transfer
Lapisan fisik 10BASE-T/100BASE-TX
Setengah dupleks Ya
Dupleks penuh Ya
Negosiasi otomatis Ya
Auto-MDI/MDIX Ya
Antarmuka IF3
Fieldbus POWERLINK mengelola atau mengontrol simpul
Jenis Tipe 4
Varian 1x RJ45 terlindung
Panjang garis Maks.100 m antara 2 stasiun (panjang segmen)
Tarif transfer 100 Mbit/dtk
Transfer
Lapisan fisik 100BASE-TX
Setengah dupleks Ya
Dupleks penuh Mode POWERLINK: Tidak / Mode Ethernet: Ya
Negosiasi otomatis Ya
Auto-MDI/MDIX Ya
Antarmuka IF4
Jenis USB 1.1/2.0
Varian Tipe A
Maks.arus keluaran 0,5 A
Antarmuka IF5
Jenis USB 1.1/2.0
Varian Tipe A
Maks.arus keluaran 0,1 A
Antarmuka IF6
Fieldbus Master Tautan X2X
Antarmuka IF7
Sinyal BISA bis
Varian Koneksi melalui blok terminal 16-pin X20TB1F
Maks.jarak 1000 m
Tarif transfer Maks.1 Mbit/dtk
Mengakhiri resistor Terintegrasi dalam modul
Pengontrol SJA 1000
Masukan digital
Kuantitas 14 input standar, 4 input berkecepatan tinggi dan 4 saluran campuran, konfigurasi sebagai input atau output menggunakan perangkat lunak
Tegangan nominal 24 VDC
Tegangan masukan 24 VDC -15% / +20%
Arus masukan pada 24 VDC X1 - Input standar: Ketik.3,5 mA
X2 - Input standar: Ketik.2,68 mA
X2 - Input berkecepatan tinggi: Ketik.3,5 mA
X3 - Saluran campuran: Ketik.2,68 mA
Sirkuit masukan Tenggelam
Filter masukan
Perangkat keras Input standar dan saluran campuran: 200 s
Input kecepatan tinggi: 2 s, bila digunakan sebagai input standar: 200 s
Perangkat lunak Default 1 md, dapat dikonfigurasi antara 0 dan 25 md dengan peningkatan 0,1 md
Jenis koneksi koneksi 1-kawat
Resistansi masukan X1 - Input standar: 6,8 kΩ
X2 - Input standar: 8,9 kΩ
X2 - Input berkecepatan tinggi: 6,8 kΩ
X3 - Saluran campuran: 8,9 kΩ
Fungsi tambahan X2 - Input digital berkecepatan tinggi:
Penghitungan peristiwa 2x 250 kHz, penghitung 2x AB, encoder inkremental ABR, arah/frekuensi, pengukuran periode, pengukuran gerbang, pengukuran waktu diferensial, penghitung tepi, waktu tepi
Beralih ambang batas
Rendah <5 VDC
Tinggi >15 VDC
Encoder inkremental AB
Kuantitas 2
Masukan enkoder 24 V, asimetris
Ukuran penghitung: 32-bit
Frekuensi masukan Maks.100 kHz
Evaluasi 4x
Catu daya enkoder Modul-internal, maks.300 mA
Karakteristik kelebihan catu daya encoder Bukti hubung singkat, tahan beban berlebih
Encoder tambahan ABR
Kuantitas 1
Masukan enkoder 24 V, asimetris
Ukuran penghitung: 32-bit
Frekuensi masukan Maks.100 kHz
Evaluasi 4x
Catu daya enkoder Modul-internal, maks.300 mA
Karakteristik kelebihan catu daya encoder Bukti hubung singkat, tahan beban berlebih
Penghitung acara
Kuantitas 2
Bentuk sinyal Pulsa gelombang persegi
Evaluasi 1x
Frekuensi masukan Maks.250 kHz
Frekuensi penghitung 250 kHz
Ukuran penghitung: 32-bit
Deteksi tepi / Pengukuran waktu
Kemungkinan pengukuran Pengukuran periode, pengukuran gerbang, pengukuran waktu diferensial, penghitung tepi, waktu tepi
Pengukuran per modul Setiap fungsi hingga 2x
Ukuran penghitung: 32-bit
Frekuensi masukan Maks.10 kHz
stempel waktu resolusi 1 s
Bentuk sinyal Pulsa gelombang persegi
Input analog
Memasukkan ±10 V atau 0 hingga 20 mA / 4 hingga 20 mA, melalui koneksi terminal yang berbeda
Tipe masukan masukan diferensial
Resolusi konverter digital
Voltase ±12-bit
Saat ini 12-bit
Waktu konversi 1 saluran diaktifkan: 100 s
2 saluran diaktifkan: 200 s
Format output
Tipe data INT
Voltase INT 0x8001 - 0x7FFF / 1 LSB = 0x0008 = 2,441 mV
Saat ini INT 0x0000 - 0x7FFF / 1 LSB = 0x0008 = 4,883 A
Impedansi masukan dalam jangkauan sinyal
Voltase 20 MΩ
Saat ini -
Memuat
Voltase -
Saat ini <300
Perlindungan masukan Perlindungan terhadap kabel dengan tegangan suplai
Sinyal input yang diizinkan
Voltase Maks.±30 V
Saat ini Maks.±50 mA
Output nilai digital selama kelebihan beban Dapat dikonfigurasi
Prosedur konversi SAR
Filter masukan Filter low-pass orde ketiga / Frekuensi cutoff 1 kHz
Maks.kesalahan
Voltase
Memperoleh 0,18% (Rev. <C0: 0,37%)
Mengimbangi 0,04% (Rev. <C0: 0,25%)
Saat ini
Memperoleh 0 hingga 20 mA = 0,15% (Rev. <C0: 0,52%) / 4 hingga 20 mA = 0,25%
Mengimbangi 0 hingga 20 mA = 0,1% (Rev. <C0: 0,4%) / 4 hingga 20 mA = 0,15%
Maks.mendapatkan penyimpangan
Voltase 0,017 %/°C
Saat ini 0 hingga 20 mA = 0,015 %/°C / 4 hingga 20 mA = 0,023 %/°C
Maks.pergeseran offset
Voltase 0,008 %/°C
Saat ini 0 hingga 20 mA = 0,008 %/°C / 4 hingga 20 mA = 0,012 %/°C
Penolakan mode umum
DC 70 dB
50Hz 70 dB
Rentang mode umum ±12 V
Crosstalk antar saluran <-70 dB
Nonlinier
Voltase <0,025%
Saat ini <0,05%
Input suhu pengukuran resistansi
Kuantitas 1
Memasukkan Pengukuran resistansi dengan suplai arus konstan untuk koneksi 2-kawat
Resolusi konverter digital 13-bit
Waktu konversi Hanya input suhu yang diaktifkan: 200 s
Suhu dan input analog diaktifkan: 400 s
Prosedur konversi SAR
Format output INT atau UINT untuk pengukuran resistansi
Sensor
Pt1000 -200 hingga 850 °C
Rentang pengukuran resistansi 0,1 hingga 4000
Resolusi sensor suhu 1 LSB = 0x0005 = 0,16°C
Resolusi pengukuran resistansi 1 LSB = 0x0005 = 0,49
Filter masukan Filter low-pass orde pertama / frekuensi cutoff 7 Hz
Standar sensor EN 60751
Rentang mode umum 1 V
Metode linierisasi Intern
Pengukuran arus 1 mA
Sinyal input yang diizinkan Jangka pendek maks.±30 V
Maks.kesalahan pada 25 ° C
Memperoleh 0,3% (Rev. <C0: 1,93%)
Mengimbangi 0,15% (Rev. <C0: 0,32%)
Maks.mendapatkan penyimpangan 0,023 %/°C
Maks.pergeseran offset 0,012%/°C
Nonlinier <0,05%
Rentang nilai standar untuk pengukuran resistansi 0,1 hingga 4000,0
Crosstalk antar saluran <-70 dB
Penolakan mode umum
50Hz >60 dB
Normalisasi sensor suhu
Pt1000 -200 hingga 850 °C
Keluaran digital
Kuantitas 4 output standar, 4 output berkecepatan tinggi dan 4 saluran campuran, konfigurasi sebagai input atau output menggunakan perangkat lunak
Varian Output standar dan saluran campuran: FET sumber arus
Output kecepatan tinggi: Dorong-Tarik
Tegangan nominal 24 VDC
Beralih tegangan 24 VDC -15% / +20%
Arus keluaran nominal Output standar dan saluran campuran: 0,5 A
Output kecepatan tinggi: 0,2 A
Total arus nominal Output standar dan saluran campuran: 4 A
Output kecepatan tinggi: 0,8 A
Jenis koneksi koneksi 1-kawat
Sirkuit keluaran Output standar dan saluran campuran: Sumber
Output berkecepatan tinggi: Wastafel atau sumber
Perlindungan keluaran Shutdown termal jika terjadi arus lebih atau hubung singkat (lihat nilai "Arus puncak hubung singkat")
Dioda freewheeling internal untuk mengalihkan beban induktif (lihat bagian "Mengalihkan beban induktif")
Modulasi lebar pulsa
Durasi periode 5 hingga 65535 s sesuai dengan 200 kHz hingga 15 Hz
Durasi pulsa 0 hingga 100%, minimum 2,5 s
Resolusi untuk durasi pulsa 0,1% dari frekuensi yang dikonfigurasi
Status diagnostik Keluaran standar dan saluran campuran: Pemantauan keluaran dengan penundaan 10 ms
Output kecepatan tinggi: Pemantauan output dengan penundaan 10 s
Arus bocor saat output dimatikan Output standar dan saluran campuran: 5 A
Output kecepatan tinggi: 25 A
RDS(aktif) 140 m
Tegangan sisa Output standar dan saluran campuran: <0,1 V pada arus nominal 0,5 A
Output kecepatan tinggi: <0,9 V pada arus nominal 0,1 A
Arus hubung singkat puncak Output standar dan saluran campuran: <3 A
Output kecepatan tinggi: <20 A
Switch-on jika terjadi shutdown yang berlebihan atau shutdown hubung singkat Output standar dan saluran campuran: Kira-kira.10 ms (tergantung pada suhu modul)
Output kecepatan tinggi: Tidak ada sakelar
Beralih penundaan
0 → 1 Output standar dan saluran campuran: <300 s
Output kecepatan tinggi: <3 s
1 → 0 Output standar dan saluran campuran: <300 s
Output kecepatan tinggi: <3 s
Beralih frekuensi
Beban resistif Output standar dan saluran campuran: Maks.500Hz
Output kecepatan tinggi: 50 kHz, maks.200 kHz (lihat bagian "Penurunan frekuensi switching untuk output digital kecepatan tinggi")
beban induktif Lihat bagian "Mengalihkan beban induktif".
Tegangan pengereman saat mematikan beban induktif Output standar dan saluran campuran: Ketik.45 VDC
Sifat listrik
Isolasi listrik Ethernet (IF2), POWERLINK (IF3) dan X2X (IF6) terisolasi satu sama lain, dari antarmuka lain dan dari PLC
Saluran terisolasi dari bus
Saluran tidak diisolasi dari saluran atau PLC
Kondisi operasi
Orientasi pemasangan
Horisontal Ya
Vertikal Ya
Ketinggian instalasi di atas permukaan laut
0 hingga 2000 m Tidak ada batasan
>2000 m Pengurangan suhu sekitar sebesar 0,5°C per 100 m
Tingkat perlindungan per EN 60529 IP20
Kondisi sekitar
Suhu
Operasi
Orientasi pemasangan horizontal -25 hingga 60 °C
Orientasi pemasangan vertikal -25 hingga 50 °C
Penurunan Lihat bagian "Penurunan frekuensi switching untuk output digital kecepatan tinggi".
Penyimpanan -40 hingga 85 °C
Mengangkut -40 hingga 85 °C
Kelembaban relatif
Operasi 5 hingga 95%, tanpa kondensasi
Penyimpanan 5 hingga 95%, tanpa kondensasi
Mengangkut 5 hingga 95%, tanpa kondensasi
Peralatan mekanis
Catatan Pelat penutup ujung X20 (kanan) termasuk dalam pengiriman
3 blok terminal X20 (16-pin) termasuk dalam pengiriman
Penutup slot modul antarmuka termasuk dalam pengiriman
Ukuran
Lebar 164 mm
Tinggi 99 mm
Kedalaman 75 mm
Bobot 310 gram

X20CP1382 ​​B&R X20 PLC SISTEM Modul CPU Intel x86 400 MHz kompatibel dengan prosesor I/O terintegrasi 0

Label:

X20CP1584,

CPU Sistem PLC B&R X20,

X20CP1483

Rincian kontak
Joyoung International Trading Co.,Ltd

Kontak Person: Candy Wang

Tel: +8618059279924

Mengirimkan permintaan Anda secara langsung kepada kami (0 / 3000)

Produk terbaik
X20CP3484 B&amp;R X20 SISTEM PLC MODUL CPU Kinerja Intel Celeron 266 Dengan Prosesor I/O Tambahan

X20CP3484 B&R X20 SISTEM PLC MODUL CPU Kinerja Intel Celeron 266 Dengan Prosesor I/O Tambahan

X20CP1483 B&amp;R X20 PLC Sistem CPU Dengan Prosesor I/O Terintegrasi

X20CP1483 B&R X20 PLC Sistem CPU Dengan Prosesor I/O Terintegrasi

X20CP1584 B&amp;R Automation Plc CPU 0,6 GHz Dengan Modul Sistem DDR2 SDRAM X20 256 MB

X20CP1584 B&R Automation Plc CPU 0,6 GHz Dengan Modul Sistem DDR2 SDRAM X20 256 MB

Produk lainnya
Modul Antarmuka X20IF1063-1 B&R X20 Plc Dengan Antarmuka PROFIBUS DP V1
Modul Antarmuka X20IF1063-1 B&R X20 Plc Dengan Antarmuka PROFIBUS DP V1

Nama Produk: B&R

model produk: X20IF1063-1

Tipe produk: modul antarmuka

kode identitas: 0xA717
X20DS1119 X20 B&R Automation Plc Modul Prosesor Sinyal Digital Multifungsi
X20DS1119 X20 B&R Automation Plc Modul Prosesor Sinyal Digital Multifungsi

Nama Produk: B&R

model produk: X20DS1119

Tipe produk: modul I/O

kode identitas: 0xA067
X20DI9371 B&R X20 SYSTEM 12 Modul Input Digital 24 VDC Untuk 1 Sambungan Kabel
X20DI9371 B&R X20 SYSTEM 12 Modul Input Digital 24 VDC Untuk 1 Sambungan Kabel

Nama Produk: B&R

model produk: X20DI9371

Tipe produk: modul I/O

kode identitas: 0x1B95
X20DM9324 B&R Automation Plc X20 SYSTEM Digital Mixed Module Dengan 8 Input Dan 4 Output
X20DM9324 B&R Automation Plc X20 SYSTEM Digital Mixed Module Dengan 8 Input Dan 4 Output

Nama Produk: B&R

model produk: X20DM9324

Tipe produk: modul I/O

kode identitas: 0x20B9
X20DO2623 B&R X20 SYSTEM 2 Modul Output SSR Digital
X20DO2623 B&R X20 SYSTEM 2 Modul Output SSR Digital

Nama Produk: B&R

model produk: X20DO2623

Tipe produk: modul I/O

kode identitas: 0x267B
Terhubung secara online
Sitemap
Produk
Rumah
Kebijakan pribadi | Cina Bagus kualitas Modul ABB pemasok.
© 2021 - 2025 nseautomation.com. All Rights Reserved.

Unit 1602, Top Plaza, Jalan Lujiang No.2, Distrik Siming, Xiamen Fujian China

sales17@htechplc.com

Situs Seluler

Ingin tahu lebih banyak tentang kami? Hubungi kami
