Name: Modul CPU SISTEM X20SL8100 B&R X20 dengan fungsi SafeLOGIC
Brand: Joyoung International Trading Co.,Ltd
SKU: X20SL8100
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

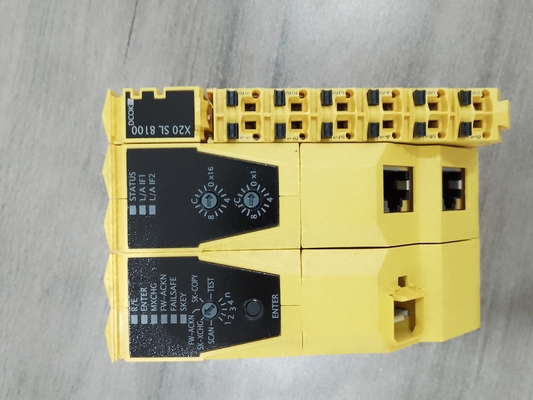

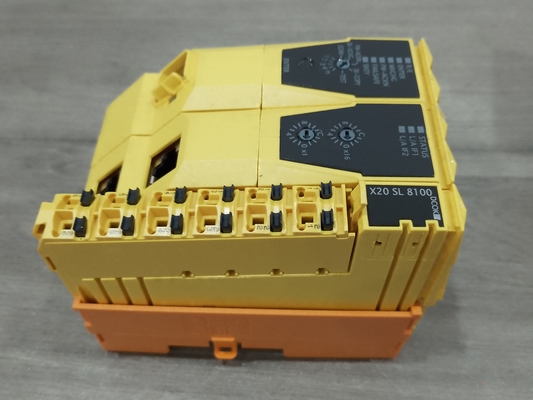

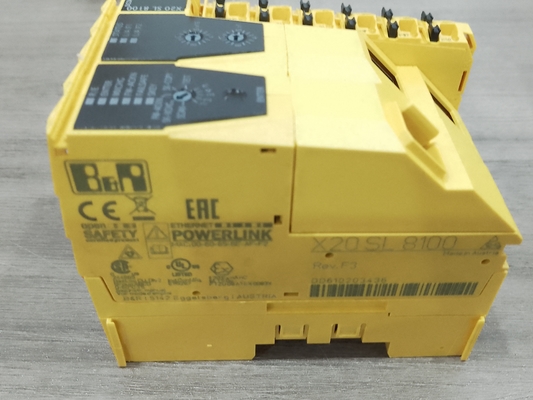

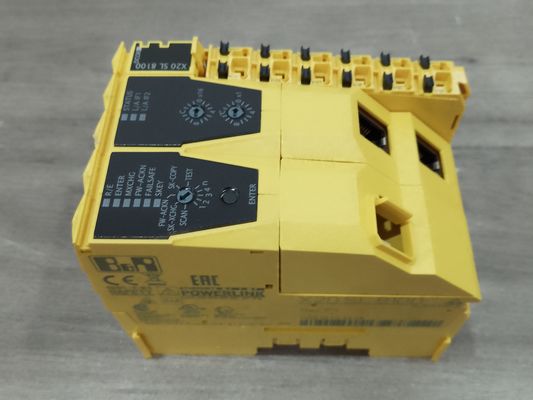

Modul CPU SISTEM X20SL8100 B&R X20 dengan fungsi SafeLOGIC

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	CE
Nomor model:	X20SL8100

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD

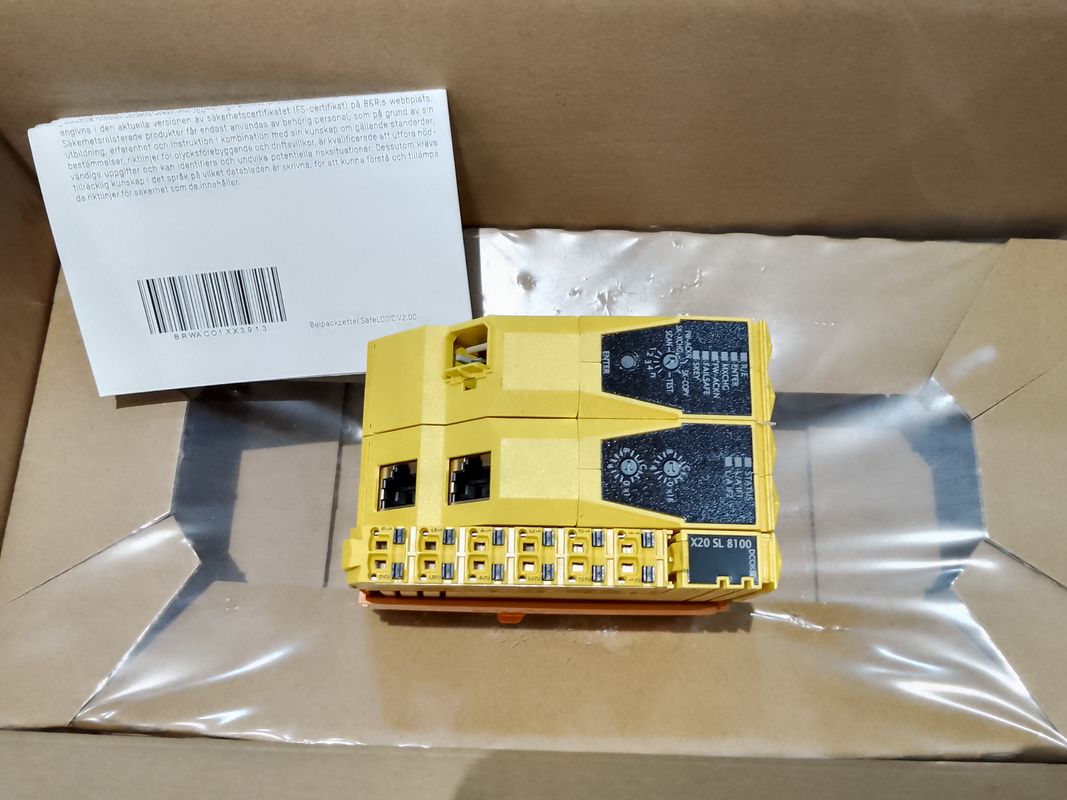

Kemasan rincian:	Asli
Waktu pengiriman:	2-3 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Merek Produk:	B&R	Model produk:	X20SL8100
tipe produk:	Modul CPU	Tegangan masukan:	24 VDC
Sedang mengemas:	Asli	Jaminan:	1 tahun
Ukuran:	62.5+0.29975 mm	Bobot:	190g
Menyoroti:	X20SL8100 B&R X20 SISTEM , B&R X20 SISTEM Modul CPU

X20SL8100 B&R X20 SYSTEM CPU Module Dengan Fungsionalitas SafeLOGIC

Modul CPU SISTEM X20SL8100 B&R X20 dengan fungsi SafeLOGIC 0

NOMOR BAHAN:

X20SL8100

KETERANGAN:

manajer openSAFETY hingga 100 SafeNODE
Dapat diprogram secara fleksibel menggunakan Automation Studio / SafeDESIGNER
Manajemen inovatif dari opsi alat berat yang aman (SafeOPTION)
Manajemen parameter dan konfigurasi

Modul ini dilengkapi dengan fungsionalitas SafeLOGIC yang memungkinkannya menjalankan aplikasi yang dirancang dengan aman di SafeDESIGNER.Modul ini dapat digunakan dalam aplikasi terkait keselamatan hingga PL e atau SIL 3.

Selain itu, modul mengoordinasikan komunikasi terkait keselamatan dari semua modul yang terlibat dalam aplikasi.Dalam konteks ini, modul juga memantau konfigurasi modul-modul ini dan melakukan unduhan parameter otonom ke modul kapan pun diperlukan.Ini menjamin konfigurasi modul yang konsisten dan benar di jaringan dari sudut pandang keamanan di semua skenario yang melibatkan penggantian dan layanan modul.Layanan ini dilakukan oleh pengontrol SafeLOGIC.

Deskripsi Singkat

Antarmuka	POWERLINK
Modul sistem	CPU

Informasi Umum

Kode ID B&R	0xDD61
Persyaratan sistem
Studio Otomasi	4.0.16 atau lebih baru
Waktu Operasi Otomasi	V3.08 atau lebih baru (untuk pustaka AsSafety F4.06 atau lebih baru)
SafeDESIGNER	3.1.0 atau lebih baru
Rilis Keselamatan	1.7 atau lebih baru
Paket Teknologi mapp	mapp Safety 5.7.0 atau lebih baru
Pendinginan	Tanpa kipas
Indikator status	Fungsi CPU, POWERLINK, SafeKEY
Diagnostik
fungsi CPU	Ya, menggunakan indikator status LED
POWERLINK	Ya, menggunakan indikator status LED
SafeKEY	Ya, menggunakan indikator status LED
Konsumsi daya	4,3 W
Disipasi daya tambahan yang disebabkan oleh aktuator (resistif) [W]	-
Sertifikasi
CE	Ya
UKCA	Ya
Keamanan fungsional	cULus FSPC E361559 Energi dan sistem industri Bersertifikat untuk keamanan fungsional ANSI UL 1998:2013
Keamanan fungsional	IEC 61508:2010, SIL 3 EN 62061:2005/A2:2015, SIL 3 EN ISO 13849-1:2015, Kat.4 / PL e IEC 61511:2004, SIL 3
Keamanan fungsional	EN 50156-1:2004
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (lihat panduan pengguna X20) FTZÚ 09 ATEX 0083X
UL	cULUS E115267 Peralatan kontrol industri
HazLoc	cCSAus 244665 Peralatan kontrol proses untuk lokasi berbahaya Kelas I, Divisi 2, Grup ABCD, T5
DNV	Suhu:SEBUAH(0 - 45°C) Kelembaban:B(sampai dengan 100%) Getaran:SEBUAH(0,7 gram) EMC:B(jembatan dan dek terbuka)
LR	ENV1
KR	Ya
ABS	Ya
EAC	Ya

Karakteristik keselamatan

EN ISO 13849-1:2015
Kategori	Kucing.4
PL	PL e
DC	>94%
MTTFD	2500 tahun
Waktu misi	Maks.20 tahun
IEC 61508:2010, IEC 61511:2004, EN 62061:2013
SIL CL	SIL 3
SFF	>90%
PFH / PFHd
Modul	<1*10-10
kabel openSAFETY	Dapat diabaikan
openSAFETY nirkabel	<110-14 Jumlah paket openSAFETY per jam
PFD	<2*10-5
Interval uji bukti (PT)	20 tahun

Kegunaan

Komunikasi satu sama lain	Ya
Dukungan untuk Opsi Safe Commissioning
BOL	512
INT	64
UINT	64
DINT	64
UDINT	64
Dukungan SafeMOTION	Ya, tergantung pada jumlah lisensi operasi yang tersedia di SafeKEY
Maks.jumlah sumbu SafeMOTION	70, tergantung lebar data modul yang digunakan
Ketepatan waktu	Waktu * 0,05 + Waktu siklus aplikasi keselamatan
Waktu siklus kelas tugas terpendek	1 mdtk
Maks.jumlah SafeNODE	100, tergantung pada jumlah lisensi operasi yang tersedia di SafeKEY
Maks.jumlah node yang dikontrol POWERLINK	50
Pertukaran data antara CPU dan pengontrol SafeLOGIC
Maks.total lebar data untuk setiap arah	512 byte
Maks.jumlah titik data untuk setiap arah
BOL	1024
INT	128
UINT	128
DINT	64
UDINT	64
Pertukaran data antara SafeDOMAIN dan SafeDOMAIN
Gunakan sebagai Mengelola SafeDOMAIN	Ya, dimulai dengan mapp Safety 5.10.0 dan peningkatan perangkat keras 2.2.1.0
Gunakan sebagai SafeDOMAIN Terhubung	Ya, dimulai dengan mapp Safety 5.10.0 dan peningkatan perangkat keras 2.2.1.0
Maks.total lebar data untuk setiap arah	64 byte
Maks.jumlah titik data untuk setiap arah	16
Maks.jumlah titik data untuk setiap arah
BOL	128
INT	16
UINT	16
DINT	16
UDINT	16
Maks.jumlah Managed SafeDOMAIN yang tertaut	Dimulai dengan mapp Safety 5.10.0 dan peningkatan perangkat keras 2.2.1.0: 10

Batasi nilai untuk aplikasi SafeDESIGNER

Maks.sumber daya yang tersedia untuk entri jendela info SafeDESIGNER
contoh FB	4096
Memori penanda	262.144 byte
Tumpukan memori	32.768 byte
Memori untuk data masukan yang aman	6144 byte
Memori untuk data keluaran yang aman	2048 byte
Memori untuk data masukan standar	1024 byte
Memori untuk data keluaran standar	1024 byte
Jumlah penanda	16.382
Nilai batas SafeDESIGNER tambahan
Maks.jumlah jenis blok fungsi	512
Maks.jumlah variabel gaya	64
Maks.jumlah variabel dengan status variabel	1023

Masukkan catu daya SL / BC / X2X Link

Tegangan masukan	24 VDC -15% / +20%
Arus masukan	Maks.0,25 A
Sekering	-
Perlindungan polaritas terbalik	Ya

Antarmuka

Fieldbus	Node yang dikontrol POWERLINK
Jenis	Tipe 3
Varian	2x port RJ45 berpelindung (hub)
Panjang garis	Maks.100 m antara 2 node (panjang segmen)
Tingkat transfer	100 Mbit/dtk
Transfer
Lapisan fisik	100BASE-TX
Half-duplex	Ya
Dupleks penuh	Tidak
Negosiasi otomatis	Ya
Auto-MDI/MDIX	Ya
Min.waktu siklus
Fieldbus	200 µs

Kondisi operasi

Orientasi pemasangan
Horisontal	Ya
Vertikal	Ya
Ketinggian instalasi di atas permukaan laut	0 hingga 2000 m, tidak ada batasan
Tingkat perlindungan per EN 60529	IP20

Kondisi sekitar

Suhu
Operasi
Orientasi pemasangan horizontal	0 hingga 60°C
Orientasi pemasangan vertikal	0 hingga 45°C
Derating	-
Penyimpanan	-40 hingga 85°C
Mengangkut	-40 hingga 85°C
Kelembaban relatif
Operasi	5 hingga 95%, tanpa kondensasi
Penyimpanan	5 hingga 95%, tanpa kondensasi
Mengangkut	5 hingga 95%, tanpa kondensasi

Peralatan mekanis

Catatan	Pesan berbagai fungsi SafeKEY dan SafeLOGIC menggunakan konfigurator X20MK. Pelat penutup ujung X20 (kanan) disertakan dalam pengiriman Blok terminal X20 12-pin, dengan kunci pengaman, disertakan dalam pengiriman Penutup SafeKEY disertakan dalam pengiriman
Ukuran
Lebar	62.5+0,2mm
Tinggi	99 mm
Kedalaman	75 mm
Bobot	190g
