Name: X20DS1319 B&R X20 SISTEM I/O Modul 4 Saluran Input Digital
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1319
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

X20DS1319 B&R X20 SISTEM I/O Modul 4 Saluran Input Digital

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	CE
Nomor model:	X20DS1319

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD
Kemasan rincian:	Asli
Waktu pengiriman:	3-5 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Merek Produk:	B&R	Model produk:	X20DS1319
tipe produk:	Modul I/O	kode identitas:	0x2547
Sertifikasi:	CE	Masukan Digital:	24 VDC
Perlindungan:	IP20	Jaminan:	1 tahun
Menyoroti:	X20DS1319 B&R X20 SISTEM , B&R X20 SISTEM I/O Modul

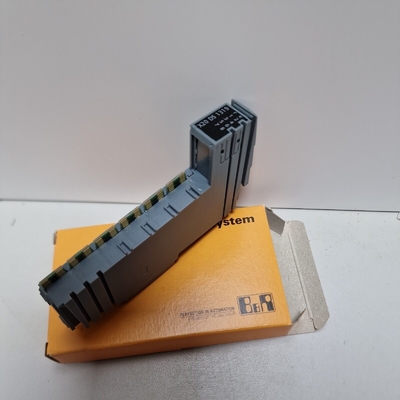

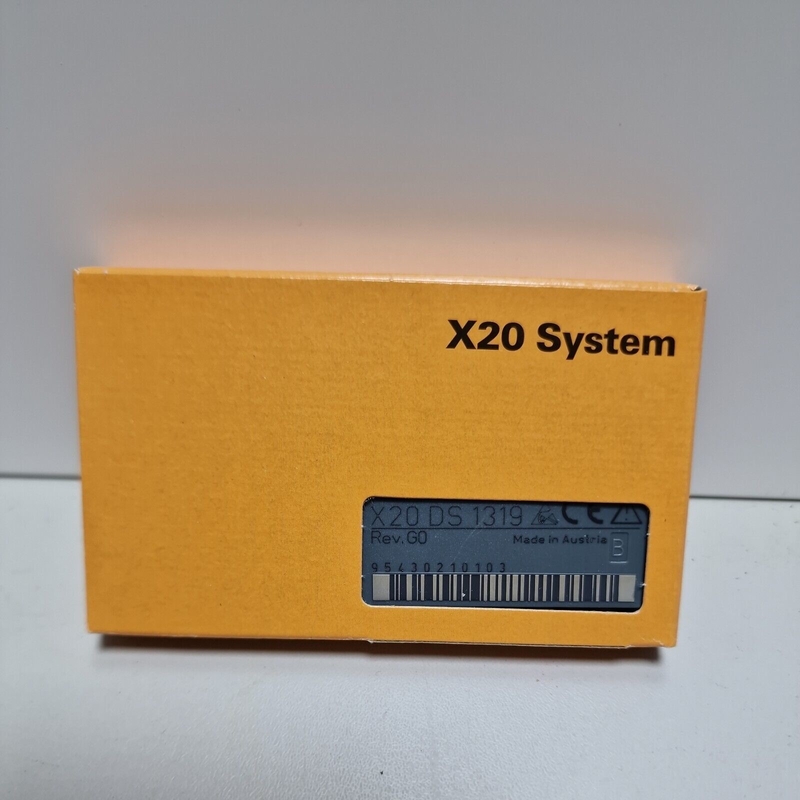

X20DS1319 B&R X20 SISTEM I/O Modul 4 Saluran Input Digital 0

NOMOR BAHAN:

X20DS1319

KETERANGAN:

4 saluran masukan digital
4 saluran digital, dapat dikonfigurasi sebagai input atau output
1 pasangan pencacah universal (2 pencacah peristiwa, pencacah AB atau pencacah naik/turun)
Generator gerakan linier (A/B, arah/frekuensi) dengan hingga 2 pulsa referensi
Pembuat enkode absolut SSI
Stempel waktu NetTime: Data input, posisi target, perubahan posisi, perubahan tepi, perubahan penghitung

Modul ini adalah modul prosesor sinyal digital multifungsi.Ini dapat digunakan dengan sangat fleksibel untuk berbagai tugas yang melibatkan pemrosesan sinyal digital atau pembuatan sinyal digital.Dua contoh aplikasi utama termasuk mengendalikan tahapan keluaran stepper dengan sinyal pulsa dan arah atau menggunakan sebagai emulasi encoder.Dalam aplikasi ini, misalnya, inverter frekuensi atau sumbu servo dengan fungsi mengikuti kecepatan dapat mengikuti sumbu master nyata atau virtual.

Fitur penting tambahan adalah fungsi stempel waktu terintegrasi modul.Ini memungkinkan kurva counter ramp untuk dihasilkan hampir secara independen dari waktu siklus bus selama emulasi encoder, misalnya.Hanya nilai penghitung target dan momen saat harus tercapai yang ditransfer.Modul secara otomatis menghasilkan nilai penghitung yang sesuai pada waktu yang tepat, tepatnya dalam resolusi mikrodetik dan terlepas dari jam bus.

Deskripsi Singkat

modul I/O	4 saluran input digital, 4 saluran digital yang dapat dikonfigurasi sebagai input atau output, 1 pasangan penghitung universal (2 penghitung peristiwa, penghitung AB atau penghitung naik/turun), generator gerakan linier (A/B, arah/frekuensi) dengan hingga dua pulsa referensi , pembuat enkode absolut SSI, momen relatif atau absolut tepi input dengan resolusi μs, I/O yang dipicu waktu, oversampling I/O

Informasi Umum

Kode ID B&R	0x2547
Indikator status	Fungsi I/O per saluran, status pengoperasian, status modul
Diagnostik
Modul berjalan/kesalahan	Ya, menggunakan indikator status dan perangkat lunak LED
Keluaran	Ya, menggunakan indikator status LED
Konsumsi daya
Bis	0,01 W
I/O internal	1,5 W
Disipasi daya tambahan yang disebabkan oleh aktuator (resistif) [W]	-
Jenis garis sinyal	Garis terlindung harus digunakan untuk semua garis sinyal.
Sertifikasi
CE	Ya
UKCA	Ya
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (lihat panduan pengguna X20) FTZÚ 09 ATEX 0083X
UL	cULUS E115267 Peralatan kontrol industri
HazLoc	cCSAus 244665 Peralatan kontrol proses untuk lokasi berbahaya Kelas I, Divisi 2, Grup ABCD, T5
DNV	Suhu:B(0 - 55°C) Kelembaban:B(sampai dengan 100%) Getaran:B(4g) EMC:B(jembatan dan dek terbuka)
LR	ENV1
KR	Ya
ABS	Ya
EAC	Ya
KC	Ya

Pembangkit gerak linier

Kuantitas	1
Output pembuat kode	24 V, asimetris (A/B, arah/frekuensi)
Ukuran penghitung	16/32-bit

Masukan digital

Kuantitas	4+4, konfigurasi sebagai input atau output menggunakan software
Tegangan nominal	24 VDC
Tegangan masukan	24 VDC -15% / +20%
Arus masukan pada 24 VDC	Kira-kira1,3 mA
Sirkuit masukan	Tenggelam
Penyaring masukan
Perangkat keras	≤2 µs
Perangkat lunak	-
Resistensi masukan	18,4 kΩ
Fungsi tambahan	Encoder absolut SSI, pasangan penghitung universal, fungsi gerendel untuk pasangan penghitung universal
Frekuensi masukan	100 kHz
Beralih ambang
Rendah	<5VDC
Tinggi	>15 VDC
Overload karakteristik power supply encoder	Bukti hubung singkat, tahan beban berlebih
Tegangan isolasi antara saluran dan bus	500 Veff

Pembuat enkode absolut SSI

Kuantitas	1
Ukuran penghitung	Hingga 32-bit tergantung pada encoder
Maks.tingkat transfer	125 kbit/dtk
Catu daya pembuat kode	Modul-internal, maks.600 mA
Tegangan nominal	24 V, asimetris

Pasangan penghitung universal

Kuantitas	1
Mode pengoperasian	Penghitung peristiwa 2x, penghitung atas/bawah, penghitung AB
Input pembuat kode	24 V, asimetris
Ukuran penghitung	16/32-bit
Frekuensi masukan	Maks.100 kHz
Evaluasi
penghitung AB	4x
Penghitung acara	2x
Penghitung Atas/Bawah	2x
Bentuk sinyal	Pulsa gelombang persegi
Catu daya pembuat kode	Modul-internal, maks.600 mA

Keluaran digital

Kuantitas	Hingga 4, konfigurasi sebagai input atau output menggunakan perangkat lunak
Varian	Dorong / Tarik / Dorong-Tarik
Tegangan nominal	24 VDC
Beralih tegangan	24 VDC -15% / +20%
Arus keluaran nominal	0,1 A
Total arus nominal	0,4 A
Sirkuit keluaran	Tenggelam dan/atau sumber
Perlindungan keluaran	Shutdown termal jika terjadi arus berlebih atau korsleting, perlindungan terintegrasi untuk mengalihkan beban induktif
Status diagnostik	Pemantauan keluaran
Kebocoran arus saat output dimatikan	Maks.25 µA
Tegangan sisa	<0,9 V pada arus nominal 0,1 A
Arus hubung singkat puncak	<10 A
Nyalakan jika terjadi pemutusan beban berlebih atau pemutusan hubung singkat	Kira-kira10 ms (tergantung suhu modul)
Beralih penundaan
0 → 1	<2 µs
1 → 0	<2 µs
Beralih frekuensi
Beban resistif	Maks.125 kHz
Beban induktif	Lihat bagian "Mengganti beban induktif".
Tegangan pengereman saat mematikan beban induktif	Beralih tegangan + 0,6 VDC
Fungsi tambahan	Jam untuk enkoder absolut SSI, generator gerakan linier

Sifat listrik

Isolasi listrik	Saluran diisolasi dari bus Saluran tidak diisolasi dari saluran

Kondisi operasi

Orientasi pemasangan
Horisontal	Ya
Vertikal	Ya
Ketinggian instalasi di atas permukaan laut
0 hingga 2000 m	Tidak ada batasan
>2000 m	Pengurangan suhu sekitar sebesar 0,5°C per 100 m
Tingkat perlindungan per EN 60529	IP20

Kondisi sekitar

Suhu
Operasi
Orientasi pemasangan horizontal	-25 hingga 60°C
Orientasi pemasangan vertikal	-25 hingga 50°C
Derating	-
Penyimpanan	-40 hingga 85°C
Mengangkut	-40 hingga 85°C
Kelembaban relatif
Operasi	5 hingga 95%, tanpa kondensasi
Penyimpanan	5 hingga 95%, tanpa kondensasi
Mengangkut	5 hingga 95%, tanpa kondensasi

Peralatan mekanis

Catatan	Pesan 1x terminal blok X20TB12 secara terpisah. Pesan 1x modul bus X20BM11 secara terpisah.
Melempar	12.5+0,2mm
