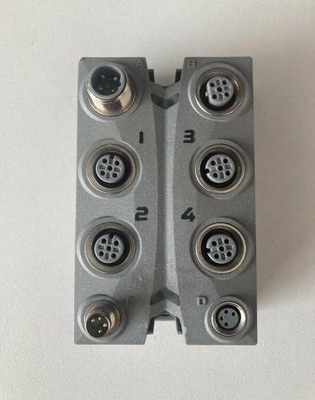

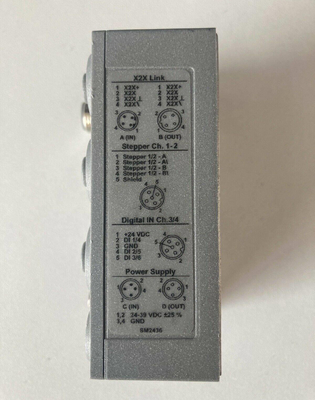

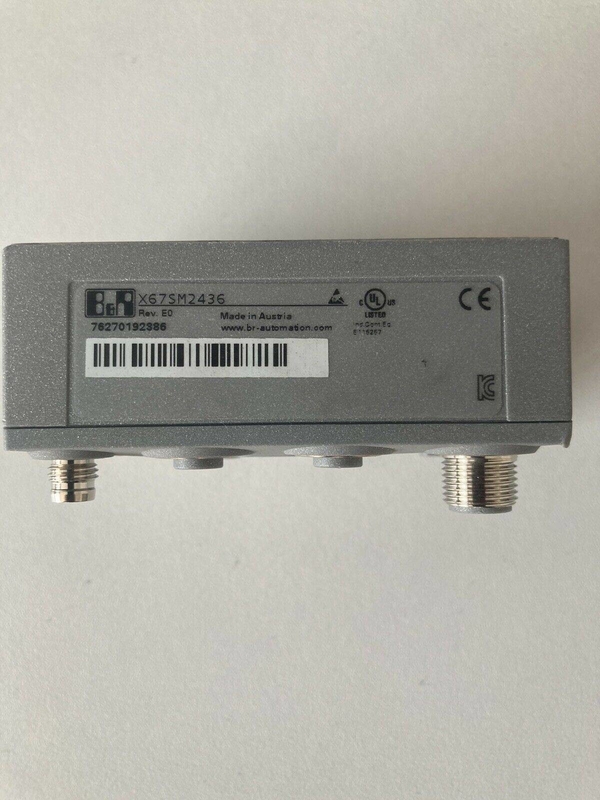

X67SM2436 B&R X67 SYSTEM 2 Jembatan Penuh Untuk Mengontrol Motor Stepper

• 2 motor stepper, 24 hingga38,5 VDC ±25%,3 A(5 Apuncak)
• Resolusi nilai saat inidari 1%
• Tingkatkan, nominal, dan arus penahan yang dapat dikonfigurasi secara terpisah
• 38,5 kHzfrekuensi PWM
• Deteksi motorik terintegrasi
• 256 langkah mikro
• Deteksi kios
• Integrasi lengkap dalam Automation Studio dan aplikasi CNC
• 2x3 masukan,24 VDC, dapat dikonfigurasi untuk pembuat enkode inkremental ABR
• Catu daya enkoder anti hubung singkat terintegrasi
• Model fungsi 3 ("Ramp") berdasarkan profil komunikasi CANopen DS402
• Stempel waktu NetTime: Perubahan posisi, waktu pemicu

Modul motor stepper digunakan untuk mengendalikan hingga 2 motor stepper dengan tegangan nominal 24 hingga38,5 VDC ±25%pada arus motor hingga3 A(5 Apuncak).

Selain itu, modul ini memiliki 6 input digital yang dapat digunakan sebagai input limit switch atau encoder.

Karena penyesuaian individual arus koil, motor hanya dioperasikan dengan arus yang benar-benar dibutuhkan.Ini menyederhanakan pemilihan motor yang tersedia dan mencegah pemanasan yang tidak perlu.Karena hal ini mempengaruhi konsumsi energi dan beban termal, efeknya positif pada masa pakai sistem yang lengkap.Fleksibilitas lengkap dicapai melalui penggunaan holding, boost, dan nilai arus nominal yang dapat disesuaikan secara independen.Arus untuk microsteps secara otomatis disesuaikan dengan nilai arus yang dikonfigurasi.

Sistem identifikasi motor otomatis sangat membantu selama macet.Modul motor stepper dapat mengidentifikasi motor yang terhubung menggunakan karakteristik koilnya dan menghasilkan umpan balik dalam bentuk nilai analog.Hal ini memungkinkan untuk mendeteksi tidak hanya kesalahan pengkabelan, tetapi juga jenis motor yang salah digunakan secara keliru.Mekanisme deteksi kios terintegrasi untuk menganalisis beban motor.Deteksi kios ditentukan melalui ambang yang dapat dikonfigurasi.Hal ini memungkinkan kelebihan beban atau motor berhenti dideteksi dengan tepat di berbagai jenis aplikasi.
