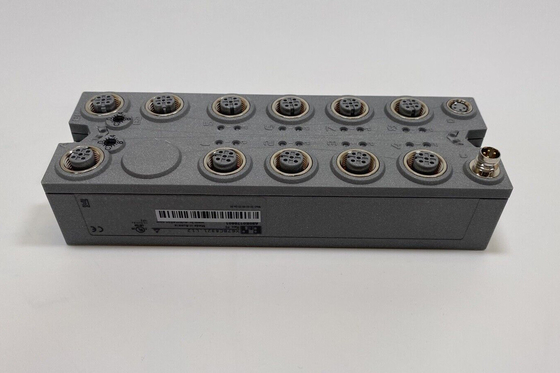

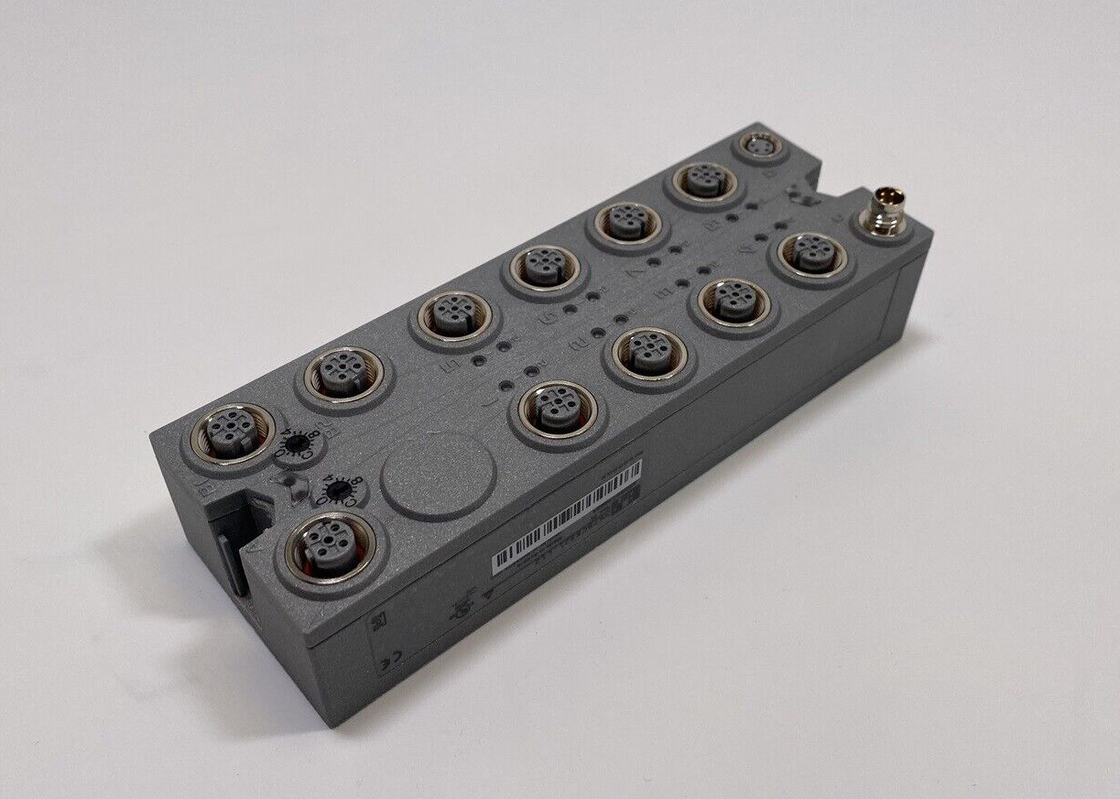

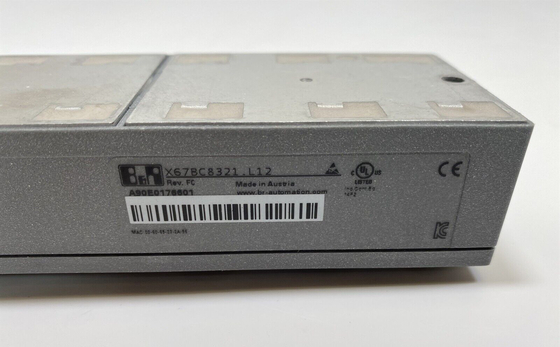

Name: X67BC8321.L12 B&R X67 SISTEM Pengontrol Bus POWERLINK V1/V2 Node Terkendali
Brand: Joyoung International Trading Co.,Ltd
SKU: X67BC8321.L12
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

X67BC8321.L12 B&R X67 SISTEM Pengontrol Bus POWERLINK V1/V2 Node Terkendali

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	CE
Nomor model:	X67BC8321.L12

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD
Kemasan rincian:	Asli
Waktu pengiriman:	3-5 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Merek Produk:	B&R	Model produk:	X67BC8321.L12
tipe produk:	Pengendali Bus	Masukan/Keluaran:	16 saluran digital
Catu Daya I/O:	24 VDC	Ukuran:	5315542 mm
Bobot:	350g	Jaminan:	1 tahun
Menyoroti:	X67BC8321.L12 , B&R X67 SISTEM

X67BC8321.L12 B&R X67 SISTEM Pengontrol Bus POWERLINK (V1/V2) Node Terkendali

X67BC8321.L12 B&R X67 SISTEM Pengontrol Bus POWERLINK V1/V2 Node Terkendali 0

NOMOR BAHAN:

X67BC8321.L12

KETERANGAN:

POWERLINK
16 saluran digital, dapat dikonfigurasi sebagai input atau output
koneksi M12
Hub terintegrasi untuk pemasangan kabel yang efisien
Konfigurasi I/O dan pembaruan firmware melalui fieldbus
Koneksi terintegrasi ke ekspansi lokal melalui X2X Link hingga 250 modul tambahan
Siklus I/O yang dapat dikonfigurasi (mulai dari 200 ms)

Pengontrol bus memungkinkan untuk menyambungkan simpul I/O X2X Link ke POWERLINK.Dimungkinkan juga untuk mengoperasikan siklus X2X Link secara sinkron 1:1 atau sinkron dengan POWERLINK menggunakan prescaler.

Node I/O X2X Link tambahan (modul X67 atau modul lain berdasarkan X2X Link) dapat dihubungkan menggunakan koneksi X2X Link terintegrasi.Secara mekanis, POWERLINK terhubung melalui konektor Ethernet M12 standar berkode D IP67.

POWERLINK adalah protokol standar untuk Fast Ethernet yang dilengkapi dengan karakteristik hard real-time.Grup Standardisasi POWERLINK (EPSG) memastikan bahwa standar tetap terbuka dan terus dikembangkan::www.ethernet-powerlink.org.

Deskripsi Singkat

Pengontrol bus	Node yang dikontrol POWERLINK (V1/V2).

Informasi Umum

Input/Output	16 saluran digital, dapat dikonfigurasi sebagai input atau output menggunakan perangkat lunak, input dengan fungsi tambahan
Tegangan isolasi antara saluran dan bus	500 Veff
Tegangan nominal	24 VDC
Kode ID B&R
Pengontrol bus	0xA90E
Modul I/O internal	0x1A1D
Catu daya Sensor/Aktuator	0,5 Arus penjumlahan
Indikator status	Fungsi I/O per saluran, tegangan suplai, fungsi bus
Diagnostik
Keluaran	Ya, menggunakan indikator status dan perangkat lunak LED
catu daya I/O	Ya, menggunakan indikator status dan perangkat lunak LED
Jenis koneksi
Fieldbus	M12, kode-D
Tautan X2X	M12, kode-B
Input/Output	8x M12, berkode A
catu daya I/O	M8, 4-pin
Keluaran daya	Catu daya 15 W X2X Link untuk modul I/O
Konsumsi daya
Fieldbus	4,2 W
I/O internal	2,5 W
Catu daya X2X Link	24,3 W pada output daya maksimum untuk modul I/O yang terhubung
Sertifikasi
CE	Ya
UKCA	Ya
ATEX	Zona 2, II 3G Ex nA IIA T5 Gc IP67, Ta = 0 - Maks.60°C TÜV 05 ATEX 7201X
UL	cULUS E115267 Peralatan kontrol industri
HazLoc	cCSAus 244665 Peralatan kontrol proses untuk lokasi berbahaya Kelas I, Divisi 2, Grup ABCD, T5
EAC	Ya
KC	Ya

Antarmuka

Fieldbus	Node yang dikontrol POWERLINK (V1/V2).
Jenis	Tipe 2
Varian	Antarmuka 2x M12 (hub), konektor perempuan 2x pada modul
Panjang garis	Maks.100 m antara 2 stasiun (panjang ruas)
Tingkat transfer	100 Mbit/dtk
Transfer
Lapisan fisik	100BASE-TX
Half-duplex	Ya
Dupleks penuh	Tidak
Negosiasi otomatis	Ya
Auto-MDI/MDIX	Ya
Penundaan propagasi hub	0,96 hingga 1 μs
Min.waktu siklus
Fieldbus	200 μs
Tautan X2X	200 μs
Sinkronisasi antar sistem bus dimungkinkan	Ya

catu daya I/O

Tegangan nominal	24 VDC
Kisaran tegangan	18 hingga 30 VDC
Perlindungan terintegrasi	Perlindungan polaritas terbalik
Konsumsi daya
Catu daya Sensor/Aktuator	Maks.12 W

Catu daya Sensor/Aktuator

Voltase	Catu daya I/O dikurangi penurunan voltase untuk perlindungan hubung singkat
Penurunan tegangan untuk proteksi hubung singkat pada 0,5 A	Maks.2 VDC
Penjumlahan saat ini	Maks.0,5 A
Bukti arus pendek	Ya

Masukan digital

Karakteristik masukan per EN 61131-2	Tipe 1
Tegangan masukan	18 hingga 30 VDC
Arus masukan pada 24 VDC	Ketik.4 mA
Sirkuit masukan	Tenggelam
Penyaring masukan
Perangkat keras	≤10 μs (saluran 1 hingga 4) / ≤70 μs (saluran 5 hingga 16)
Perangkat lunak	Default 0 ms, dapat dikonfigurasi antara 0 dan 25 ms dalam interval 0,2 ms
Resistensi masukan	Ketik.6 kΩ
Fungsi tambahan	Penghitungan peristiwa 50 kHz, pengukuran gerbang
Beralih ambang
Rendah	<5VDC
Tinggi	>15 VDC

Penghitung acara

Kuantitas	2
Bentuk sinyal	Pulsa gelombang persegi
Evaluasi	Setiap tepi negatif, penghitung siklik
Frekuensi masukan	Maks.50 kHz
Penghitung 1	Masukan 1
Penghitung 2	Masukan 3
Frekuensi penghitung	Maks.50 kHz
Ukuran penghitung	16-bit

Pengukuran gerbang

Kuantitas	1
Bentuk sinyal	Pulsa gelombang persegi
Evaluasi	Tepi positif - Tepi negatif
Frekuensi penghitung
Intern	48 MHz, 3 MHz, 187,5 kHz
Ukuran penghitung	16-bit
Panjang jeda antar pulsa	≥100 µs
Panjang pulsa	≥20 µs
Input yang didukung	Masukan 2 atau masukan 4

Keluaran digital

Varian	FET sumber arus
Beralih tegangan	Catu daya I/O dikurangi tegangan sisa
Arus keluaran nominal	0,5 A
Total arus nominal	8 A
Sirkuit keluaran	Sumber
Perlindungan keluaran	Shutdown termal jika terjadi arus berlebih atau korsleting, perlindungan terintegrasi untuk mengalihkan beban induktif, perlindungan polaritas terbalik dari catu daya keluaran
Status diagnostik	Pemantauan output dengan penundaan 10 ms
Kebocoran arus saat output dimatikan	5µA
Mengaktifkan setelah shutdown yang berlebihan	Kira-kira10 ms (tergantung suhu modul)
Tegangan sisa	<0,3 V pada arus nominal 0,5 A
Arus hubung singkat puncak	<12 A
Beralih penundaan
0 → 1	<400 μs
1 → 0	<400 μs
Beralih frekuensi
Beban resistif	Maks.100 Hz
Beban induktif	Lihat bagian "Mengganti beban induktif".
Tegangan pengereman saat mematikan beban induktif	50 VDC

Sifat listrik

Isolasi listrik	Bus diisolasi dari POWERLINK dan saluran Saluran tidak diisolasi dari saluran

Kondisi operasi

Orientasi pemasangan
Setiap	Ya
Ketinggian instalasi di atas permukaan laut
0 hingga 2000 m	Tidak ada batasan
>2000 m	Pengurangan suhu sekitar sebesar 0,5°C per 100 m
Tingkat perlindungan per EN 60529	IP67

Kondisi sekitar

Suhu
Operasi	-25 hingga 60°C
Derating	-
Penyimpanan	-40 hingga 85°C
Mengangkut	-40 hingga 85°C

Peralatan mekanis

Ukuran
Lebar	53 mm
Tinggi	155 mm
Kedalaman	42 mm
Bobot	350g
Torsi untuk koneksi
M8	Maks.0,4 Nm
M12	Maks.0,6 Nm
