Name: 8BVI0055HWD0.000-1 B&R ACOPOSmulti Inverter Module
Brand: Joyoung International Trading Co.,Ltd
SKU: 8BVI0055HWD0.000-1
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

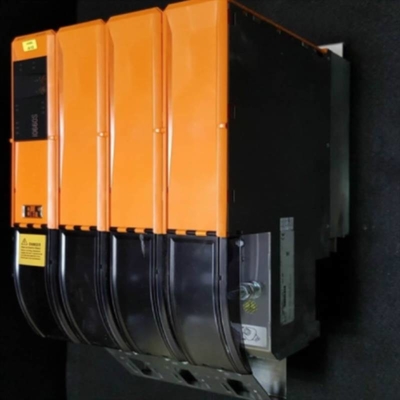

8BVI0055HWD0.000-1 B&R ACOPOSmulti Inverter Module

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	CE
Nomor model:	8BVI0055HWD0.000-1

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD
Kemasan rincian:	Asli
Waktu pengiriman:	3-5 hari kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Merek Produk:	B&R	Model produk:	8BVI0055HWD0.000-1
tipe produk:	Modul Inverter	Sertifikasi:	CE
koneksi bus DC:	750 VDC	Ukuran:	53317263mm
Bobot:	Approx. Kira-kira 2.9 kg 2,9 kg	Jaminan:	1 tahun
Menyoroti:	B&R ACOPOSmulti Inverter Module , 8BVI0055HWD0.000-1

8BVI0055HWD0.000-1 B&R ACOPOSmulti Inverter Module

8BVI0055HWD0.000-1 B&R ACOPOSmulti Inverter Module 0

NOMOR BAHAN:

8BVI0055HWD0.000-1

KETERANGAN:

Kemacetan tak terkendali terintegrasi dan berhenti aman
Koneksi terintegrasi untuk rem penahan motor dan sensor suhu
2 slot untuk modul plug-in ACOPOSmulti
Dua inverter daya yang sepenuhnya independen dalam satu modul inverter yang terdapat dalam modul 2-sumbu

ACOPOSmulti modul inverter, 7,6 A, AS, wall mounting, 2 sumbu

Informasi Umum

Kode ID B&R	0x20B5
Jenis pendingin dan pemasangan	Pemasangan di dinding
Slot untuk modul plug-in	2
Sertifikasi
CE	Ya
Keamanan fungsional	Ya
UL	cULus E225616 Peralatan konversi daya
EAC	Ya
KC	Ya

koneksi bus DC

Voltase
Nominal	750 VDC
Konsumsi daya terus menerus	11,19 kW
Disipasi daya tergantung pada frekuensi switching
Beralih frekuensi 5 kHz	[1.2 IM² + 2,62 IM+100] W
Beralih frekuensi 10 kHz	[2.56 IM² + 2,8 IM+ 200] W
Beralih frekuensi 20 kHz	[6 * sayaM² - 9,4 *IM+ 430] W
kapasitansi bus DC	330µF
Varian	ACOPOSmulti pesawat belakang

Catu daya 24 VDC

Tegangan masukan	25 VDC ±1,6%
kapasitansi masukan	23,5µF
Maks.konsumsi daya	16 W + PSLOT1+ PSLOT2+ P24 V Keluar+ PMemegang Rem
Varian	ACOPOSmulti pesawat belakang

Keluaran 24VDC

Kuantitas	2
Tegangan keluaran
Tegangan bus DC (UDC): 260 hingga 315 VDC	25 VDC * (UDC/315)
Tegangan bus DC (UDC): 315 hingga 800 VDC	24 VDC ±6%
Perlindungan sekering	Elektronik 250 mA (tiup lambat), reset otomatis

Koneksi motor

Kuantitas	2
Daya kontinu per sambungan motor	5,5 kW
Arus kontinyu per sambungan motor	7.6 Aeff
Pengurangan arus kontinu tergantung pada frekuensi switching
Beralih frekuensi 5 kHz	Tidak ada pengurangan
Beralih frekuensi 10 kHz	0,22 A/K (mulai dari 43°C)
Beralih frekuensi 20 kHz	0,15 A/K (mulai dari -14°C)
Pengurangan arus kontinu tergantung pada ketinggian instalasi
Mulai dari ketinggian 500 m di atas permukaan laut	0,76 Aeffper 1000 m
Arus puncak per sambungan motor	18.9 Aeff
Frekuensi switching nominal	5 kHz
Kemungkinan frekuensi switching	5/10/20 kHz
Tegangan isolasi motor yang terhubung menurut IEC TS 60034-25:2004	Batas kurva nilai A
Langkah-langkah perlindungan
Perlindungan yang berlebihan	Ya
Proteksi arus pendek dan gangguan tanah	Ya
Maks.frekuensi keluaran	598 Hz
Varian
U, V, W, PE	Penyambung
Koneksi perisai	Ya
Potongan melintang sambungan terminal
Kabel fleksibel dan beruntai halus
Dengan lengan ujung kawat	0,25 hingga 6 mm²
Data persetujuan
UL/C-UL-AS	30 hingga 10 AWG
CSA	28 hingga 10 AWG
Dimensi penampang kabel terminal sambungan pelindung	12 hingga 22 mm
Maks.panjang garis motor tergantung pada frekuensi switching
Beralih frekuensi 5 kHz	25 m
Beralih frekuensi 10 kHz	25 m
Beralih frekuensi 20 kHz	10 m

Sambungan rem penahan motor

Kuantitas	2
Tegangan keluaran	24 VDC +5,8% / -0%
Arus terus menerus	1.1 A
Maks.resistensi internal	0,5Ω
Potensi kepunahan	Kira-kira30 V
Maks.kepunahan energi per operasi switching	1,5 Wdtk
Maks.frekuensi switching	0,5 Hz
Langkah-langkah perlindungan
Overload dan perlindungan sirkuit pendek	Ya
Pemantauan sirkuit terbuka	Ya
Pemantauan tegangan rendah	Ya
Ambang batas respons untuk pemantauan sirkuit terbuka	Kira-kira0,25 A
Ambang batas respons untuk pemantauan undervoltage	24 VDC +0% / -4%

Aktifkan input

Kuantitas	4 (2 per sumbu)
Sirkuit	Tenggelam
Isolasi listrik
Masukan - modul Inverter	Ya
Masukan - Masukan	Ya
Tegangan masukan
Nominal	24 VDC
Maksimum	30 VDC
Arus input pada tegangan nominal	Kira-kira30 mA
Beralih ambang
Rendah	<5 V
Tinggi	>15 V
Beralih penundaan pada tegangan input nominal
Aktifkan 1 → 0, PWM mati	Maks.20,5 mdtk
Aktifkan 0 → 1, siap untuk PWM	Maks.100 µs
Modulasi dibandingkan dengan potensi tanah	Maks.±38 V
koneksi sinyal OSSD	Diizinkan Maks.uji panjang pulsa: 500 µs

Memicu input

Kuantitas	2
Sirkuit	Tenggelam
Isolasi listrik
Masukan - modul Inverter	Ya
Masukan - Masukan	Ya
Tegangan masukan
Nominal	24 VDC
Maksimum	30 VDC
Beralih ambang
Rendah	<5 V
Tinggi	>15 V
Arus input pada tegangan nominal	Kira-kira10 mA
Beralih penundaan
Meningkat tajam	52 µs ±0,5 µs (difilter secara digital)
Jatuh tepi	53 µs ±0,5 µs (difilter secara digital)
Modulasi dibandingkan dengan potensi tanah	Maks.±38 V

Sifat listrik

Kapasitansi debit	0,2 µF

Kondisi operasi

Orientasi pemasangan yang diizinkan
Menggantung secara vertikal	Ya
Horisontal, menghadap ke atas	Ya
Berdiri mendatar	Tidak
Ketinggian instalasi di atas permukaan laut
Nominal	0 hingga 500 m
Maksimum	4000 m
Tingkat polusi per EN 61800-5-1	2 (polusi non-konduktif)
Kategori kelebihan voltase per EN 61800-5-1	AKU AKU AKU
Tingkat perlindungan per EN 60529	IP20

Kondisi sekitar

Suhu
Operasi
Nominal	5 sampai 40°C
Maksimum	55°C
Penyimpanan	-25 hingga 55°C
Mengangkut	-25 hingga 70°C
Kelembaban relatif
Operasi	5 hingga 85%
Penyimpanan	5 hingga 95%
Mengangkut	Maks.95% pada 40°C
