Name: X20DS1119 X20 B&R Automation Plc Modul Prosesor Sinyal Digital Multifungsi
Brand: Joyoung International Trading Co.,Ltd
SKU: X20DS1119
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

X20DS1119 X20 B&R Automation Plc Modul Prosesor Sinyal Digital Multifungsi

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	CE
Nomor model:	X20DS1119

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD
Kemasan rincian:	Asli
Waktu pengiriman:	3-5 Hari Kerja
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Nama Produk:	B&R	model produk:	X20DS1119
Tipe produk:	modul I/O	kode identitas:	0xA067
I/O internal:	1,5 W	Sertifikasi:	CE
Tegangan Nominal:	24 VDC	Jaminan:	1 tahun
Menyoroti:	X20DS1119 , X20DS1119 B&R Otomatisasi Plc , X20DS1119 b&r x20 plc

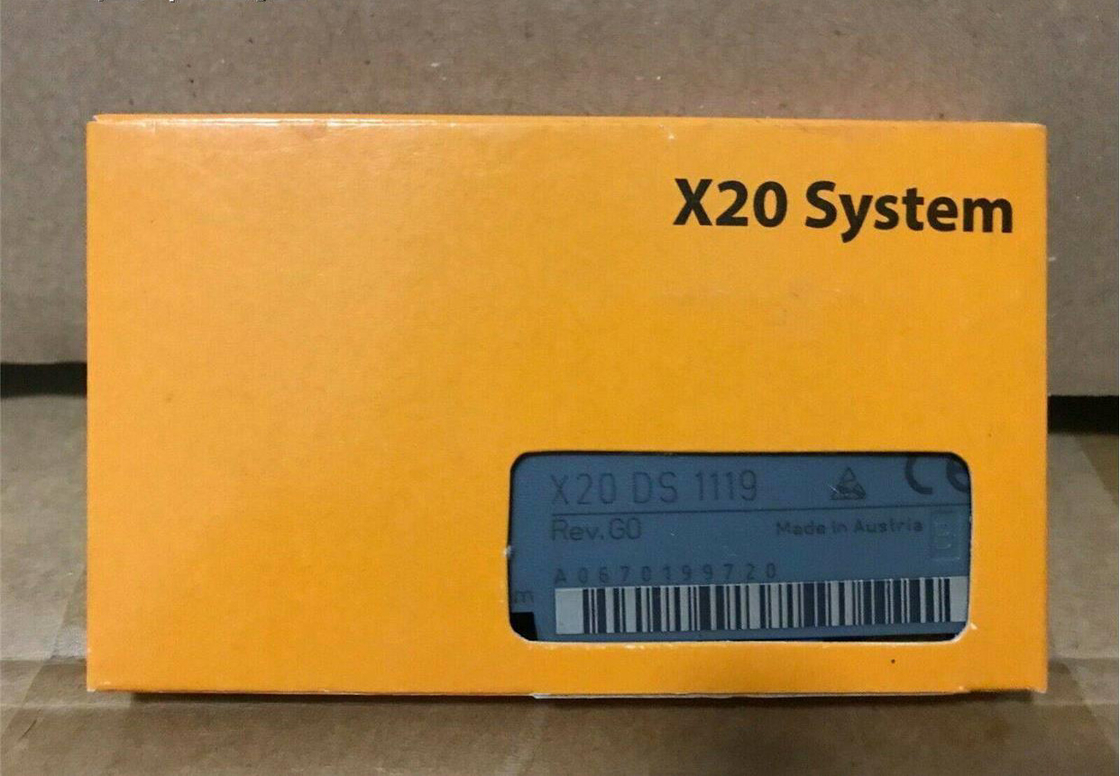

X20DS1119 X20 B&R Automation Plc Modul Prosesor Sinyal Digital Multifungsi 0

NOMOR BAHAN:

X20DS1119

KETERANGAN:

3 saluran 5 V digital, dapat dikonfigurasi sebagai input atau output
2 saluran input 24 V digital
1 pasangan pencacah universal (2 pencacah peristiwa, pencacah AB atau pencacah naik/turun)
Generator gerak linier (A/B, arah/frekuensi) dengan satu pulsa referensi
Pembuat enkode absolut SSI
Stempel waktu NetTime: Data input, posisi target, perubahan posisi, perubahan tepi, perubahan penghitung

Modul ini adalah modul prosesor sinyal digital multifungsi.Ini dapat digunakan dengan sangat fleksibel untuk berbagai tugas yang melibatkan pemrosesan sinyal digital atau pembuatan sinyal digital.Dua contoh aplikasi utama termasuk mengendalikan tahapan keluaran stepper dengan sinyal pulsa dan arah atau menggunakan sebagai emulasi encoder.Dalam aplikasi ini, misalnya, inverter frekuensi atau sumbu servo dengan fungsi mengikuti kecepatan dapat mengikuti sumbu master nyata atau virtual.

Fitur utama tambahan adalah fungsi stempel waktu terintegrasi modul.Ini memungkinkan kurva counter ramp untuk dihasilkan hampir secara independen dari waktu siklus bus selama emulasi encoder, misalnya.Hanya nilai penghitung target dan momen saat harus tercapai yang ditransfer.Modul secara otomatis menghasilkan nilai penghitung yang sesuai pada waktu yang tepat, tepatnya dalam resolusi mikrodetik dan terlepas dari jam bus.

Deskripsi Singkat

modul I/O	3 saluran digital 5 V (simetris) yang dapat dikonfigurasi sebagai input atau output, 2 saluran input digital 24 V (asimetris), 1 pasangan penghitung universal (2 penghitung peristiwa, penghitung AB atau penghitung naik/turun), generator gerak linier (A/B, arah/frekuensi) dengan 1 pulsa referensi, enkoder absolut SSI, momen relatif atau absolut tepi input dengan resolusi mikrodetik, I/O dipicu waktu, oversampling I/O

Informasi Umum

Kode ID B&R	0xA067
Indikator status	Fungsi I/O per saluran, status pengoperasian, status modul
Diagnostik
Modul berjalan/kesalahan	Ya, menggunakan indikator status dan perangkat lunak LED
Input/Output	Ya, menggunakan indikator status LED
Konsumsi daya
Bis	0,01 W
I/O internal	1,5 W
Disipasi daya tambahan yang disebabkan oleh aktuator (resistif) [W]	-
Jenis garis sinyal	Garis terlindung harus digunakan untuk semua garis sinyal.
Sertifikasi
CE	Ya
UKCA	Ya
ATEX	Zona 2, II 3G Ex nA nC IIA T5 Gc IP20, Ta (lihat panduan pengguna X20) FTZÚ 09 ATEX 0083X
UL	cULUS E115267 Peralatan kontrol industri
HazLoc	cCSAus 244665 Peralatan kontrol proses untuk lokasi berbahaya Kelas I, Divisi 2, Grup ABCD, T5
DNV	Suhu:B(0 - 55°C) Kelembaban:B(sampai dengan 100%) Getaran:B(4g) EMC:B(jembatan dan dek terbuka)
LR	ENV1
KR	Ya
ABS	Ya
EAC	Ya
KC	Ya

Pembangkit gerak linier

Kuantitas	1
Output pembuat kode	5 V, simetris (A/B, arah/frekuensi)
Ukuran penghitung	16/32-bit

Pembuat enkode absolut SSI

Kuantitas	1
Ukuran penghitung	Hingga 32-bit tergantung pada encoder
Maks.tingkat transfer	1 Mbit/dtk
Sinyal penyandi	5 V, simetris
Catu daya pembuat kode
5 VDC	±5%, modul-internal, maks.300 mA
24 VDC	Modul-internal, maks.300 mA

Input digital 5 VDC

Kuantitas	Hingga 3, konfigurasi sebagai input atau output menggunakan perangkat lunak
Tegangan nominal	Sinyal diferensial 5 VDC, standar EiA RS485
Karakteristik masukan per EN 61131-2	Tipe 1
Frekuensi masukan	600 kHz
Rentang mode umum	-7 V ≤ VCM≤ +12 V
Tegangan isolasi antara encoder dan bus	500 Veff
Overload karakteristik power supply encoder	Bukti hubung singkat, tahan beban berlebih
Penyaring masukan
Perangkat keras	≤200 ns
Perangkat lunak	-
Fungsi tambahan	Encoder absolut SSI, pasangan penghitung universal

Input digital 24 VDC

Kuantitas	2
Tegangan nominal	24 VDC
Karakteristik masukan per EN 61131-2	Tipe 1
Sirkuit masukan	Tenggelam
Tegangan masukan	24 VDC -15% / +20%
Penyaring masukan
Perangkat keras	≤2 µs
Perangkat lunak	-
Arus masukan pada 24 VDC	Kira-kira3,4 mA
Resistensi masukan	Kira-kira7,19 kΩ
Frekuensi masukan	100 kHz
Beralih ambang
Rendah	<5VDC
Tinggi	>15 VDC
Tegangan isolasi antara saluran dan bus	500 Veff
Fungsi tambahan	Fungsi gerendel untuk pasangan penghitung universal

Pasangan penghitung universal

Kuantitas	1
Mode pengoperasian	Penghitung peristiwa 2x, penghitung atas/bawah, penghitung AB
Input pembuat kode	5 V, simetris
Ukuran penghitung	16/32-bit
Frekuensi masukan	Maks.600 kHz
Evaluasi
penghitung AB	4x
Penghitung acara	2x
Penghitung Atas/Bawah	2x
Catu daya pembuat kode
5 VDC	±5%, modul-internal, maks.300 mA
24 VDC	Modul-internal, maks.300 mA

Keluaran digital 5 VDC

Kuantitas	Hingga 3, konfigurasi sebagai input atau output menggunakan perangkat lunak
Jenis	Sinyal diferensial 5 VDC, standar EiA RS485
Sirkuit keluaran	Tenggelam dan/atau sumber
Perlindungan keluaran	Perlindungan arus pendek
Varian	Dorong / Tarik / Dorong-Tarik
Tegangan nominal	5 VDC
Arus keluaran	Maks.65 mA
Status diagnostik	Keluaran dapat dibaca.
Beralih frekuensi	Maks.500 kHz
Tegangan isolasi antara saluran dan bus	500 Veff
Beralih tegangan	Sinyal diferensial 5 VDC, standar EiA RS485
Fungsi tambahan	Encoder absolut SSI, generator gerak linier

Sifat listrik

Isolasi listrik	Saluran diisolasi dari bus Saluran tidak diisolasi dari saluran

Kondisi operasi

Orientasi pemasangan
Horisontal	Ya
Vertikal	Ya
Ketinggian instalasi di atas permukaan laut
0 hingga 2000 m	Tidak ada batasan
>2000 m	Pengurangan suhu sekitar sebesar 0,5°C per 100 m
Tingkat perlindungan per EN 60529	IP20

Kondisi sekitar

Suhu
Operasi
Orientasi pemasangan horizontal	-25 hingga 60°C
Orientasi pemasangan vertikal	-25 hingga 50°C
Derating	-
Penyimpanan	-40 hingga 85°C
Mengangkut	-40 hingga 85°C
Kelembaban relatif
Operasi	5 hingga 95%, tanpa kondensasi
Penyimpanan	5 hingga 95%, tanpa kondensasi
Mengangkut	5 hingga 95%, tanpa kondensasi

Peralatan mekanis

Catatan	Pesan 1x terminal blok X20TB12 secara terpisah. Pesan 1x modul bus X20BM11 secara terpisah.
Melempar	12.5+0,2mm
