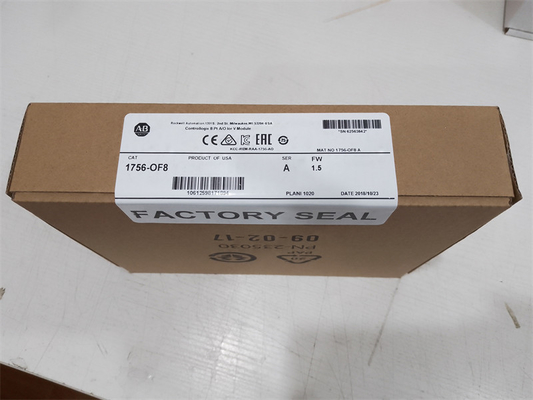

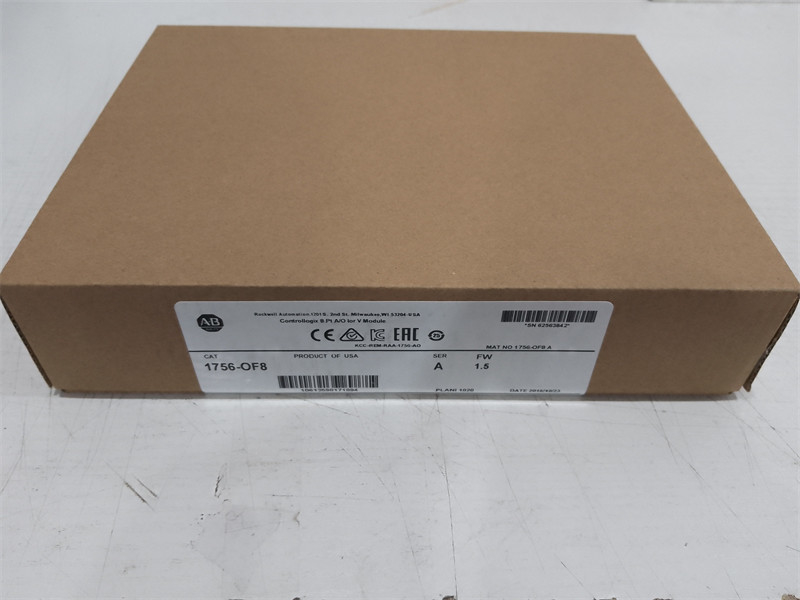

Allen-Bradley 1756-OF8 ControlLogix 8 Pt A/O Modul I atau V

Allen-Bradley 1756-OF8 ControlLogix 8 Pt Modul A/OI atau V

Spesifikasi teknis
Atribut 1756-OF8/A, 1756-OF8K/A 1756-OF8/B, 1756-OF8K/B
Keluaran Delapan voltase atau arus
Rentang keluaran ± 10V
0...20 mA
Tegangan Resolusi: 15 bit melintasi 10,5V - 320 μV/bit
Saat ini: 16 bit melintasi 21 mA - 325 nA/bit
Pengundian saat ini @ 5.1V 150 mA 200 mA
Pengundian saat ini @ 24V 210 mA 300 mA
Total daya bidang belakang 5,8 W 8,22 W
Peringkat voltase dan arus Backplane: 5.1V DC, maks 150 mA;24V DC, maks 210 mA
Tegangan Keluaran: -10...+10V
Arus Keluaran: 0...20mA
Bidang belakang: 5.1V DC, maks 200 mA;24V DC, maks. 300 mA
Tegangan Keluaran: -10...+10V
Arus Keluaran: 0...20mA
Disipasi daya 5,8 W;0...750 ohm memuat 8,22...2 W;Beban 0...750 ohm
Disipasi termal 16,78 BTU/jam 28,03 BTU/jam
Deteksi rangkaian terbuka Hanya keluaran arus (Keluaran harus diatur ke >0,1 mA)
Perlindungan tegangan berlebih 24V DC ± 24V DC
Proteksi hubung singkat Arus elektronik dibatasi hingga 21 mA atau kurang
Kemampuan berkendara Tegangan: > 2000 Ω
Saat ini: 0...750 Ω
Settling time < 2 ms hingga 95% dari nilai akhir dengan beban resistif
Akurasi terkalibrasi @ 25 °C (77 °F) Lebih baik dari 0,05% rentang dari 0...21 mA, -10.4...10.4V
Interval kalibrasi 12 bulan tipikal N/A
Penyimpangan offset 50 μV/ °C
100 nA/°C 20 μV/ °C
80 nA/°C
Dapatkan penyimpangan dengan suhu, Tegangan maks: 25 ppm/°C, 520 μV/°C
Arus: 50 ppm/°C, 1050 μA/°C Tegangan: 6 ppm/°C, 125 μV/°C
Arus: 30 ppm/°C, 630 mA/°C
Tegangan kesalahan modul: 0,15% dari jangkauan
Saat ini: 0,3% dari jangkauan Tegangan: 0,1% dari jangkauan
Saat ini: 0,2% dari kisaran
Waktu pemindaian modul, min 12 ms floating point
8 ms bilangan bulat
Format data Mode bilangan bulat (rata kiri, komplemen 2 detik) IEEE 32-bit floating point
Metode konversi modul R-Ladder DAC, monotonitas tanpa kode yang hilang
Tegangan isolasi 250V (kontinu), Jenis insulasi diperkuat, Saluran Keluaran ke
Pesawat belakang
Tidak ada isolasi antara Saluran Output individu
250V (kontinu), tipe insulasi Dasar(1), Saluran Keluaran ke
Pesawat belakang
Tidak ada isolasi antara Saluran Output individu
(1) Modul Seri A ditentukan untuk Reinforced Insulation berdasarkan terminologi UL508.Modul Seri B diuji tipe untuk tegangan kekuatan Dielektrik yang sama dengan modul seri A tetapi digunakan
terminologi yang diperbarui berdasarkan IEC 61010-1, Insulasi Dasar.
Penguncian modul Elektronik, perangkat lunak dapat dikonfigurasi
Blok terminal 1756-TBNH yang dapat dilepas
1756-TBSH
Penguncian RTB Mekanik yang ditentukan pengguna
Lebar lubang 1
Ukuran kabel
1756-TBNH
Sambungan kawat tunggal: 0,33...2,1 mm 2 (22...14 AWG) kawat tembaga padat atau pilin, terukur pada 105 °C (221 °F) atau lebih besar, 1,2 mm (3/64 in.)
isolasi maks.Jangan menyambungkan lebih dari satu konduktor pada terminal mana pun.
Sambungan kawat ganda: 0,33...1,3 mm 2 (22...16 AWG) kawat tembaga padat atau pilin, terukur pada 105 °C (221 °F) atau lebih besar, 1,2 mm (3/64 in.)
isolasi maks.Jangan menyambungkan lebih dari dua konduktor pada terminal mana pun
1756-TBSH
Sambungan kawat tunggal, padat 0,33...2,1 mm 2 (22...14 AWG), atau kabel tembaga berpelindung beruntai terukur pada 105 °C (221 °F), atau lebih besar, 1,2 mm
(3/64 in.) insulasi maks.Jangan menyambungkan banyak konduktor pada terminal mana pun
Spesifikasi torsi blok terminal 1756-TBNH: 1,36 N•m (12 lb•in)
Kategori kabel (2)
(2) Gunakan informasi Kategori Konduktor ini untuk merencanakan rute konduktor.Lihat Pedoman Pengkabelan dan Pembumian Otomasi Industri, publikasi 1770-4.1.
1 - pada port sinyal
Jenis penutup Tidak ada (gaya terbuka)
Kode suhu T4
