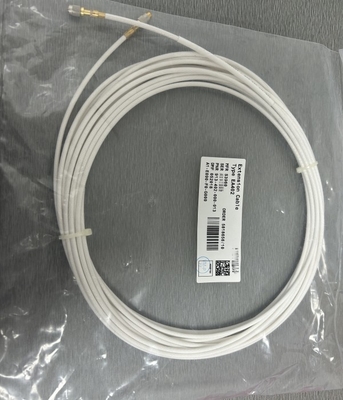

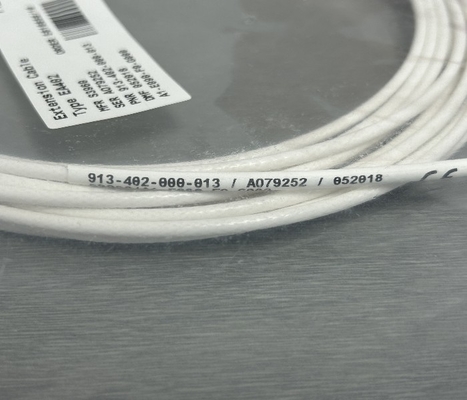

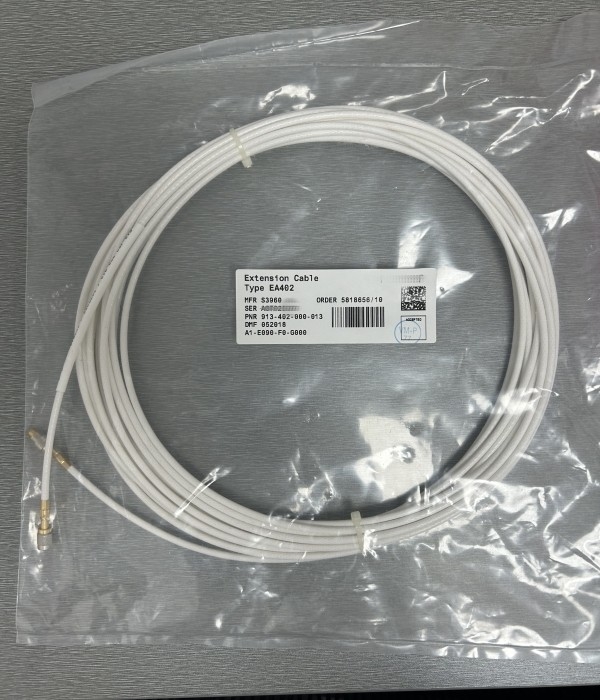

EA402 913-402-000-013 Kabel Ekstensi Sistem Pengukuran Kedekatan Di Stok

EA402 913-402-000-013 Kabel Ekstensi Sistem Pengukuran Kedekatan Di Stok

Rincian produk:

Deskripsi:

Sistem kedekatan ini memungkinkan pengukuran tanpa kontak pergeseran relatif elemen mesin yang bergerak.Hal ini sangat cocok untuk mengukur getaran relatif dan posisi aksial poros mesin berputar, seperti yang ditemukan dalam turbin uap, gas dan hidrolik, serta inalternator, turbo-kompresor dan pompa.

Sistem ini didasarkan pada transduser TQ 402 atau TQ 412 tanpa kontak dan pengkondisioner sinyal IQS 450.Sistem output tegangan atau arus sebanding dengan jarak antara ujung transduser dan target, seperti poros mesin.

Bagian aktif transduser adalah sebuah kumparan kawat yang dibentuk di dalam ujung perangkat, terbuat dari Torlon ® (polyamide-imide).Bahan target harus, dalam semua kasus, menjadi logam.

Badan transduser tersedia dengan benang metrik atau imperial. Versi TQ 412 ditujukan untuk aplikasi pemasangan terbalik.dengan ujung dengan konektor koaksial miniatur yang mengunci sendiriBerbagai panjang kabel (integral dan ekstensi) dapat dipesan.

Kondisioner sinyal IQS 450 berisi demodulator modulator frekuensi tinggi yang memasok sinyal penggerak ke transduser.Ini menghasilkan medan elektromagnetik yang diperlukan digunakan untuk mengukur celahSirkuit kondisioner terbuat dari komponen berkualitas tinggi dan dipasang dalam ekstrusi aluminium.

Transduser TQ 402 dan TQ 412 dapat dipasangkan dengan kabel ekstensi EA 402 tunggal untuk secara efektif memperpanjang bagian depan.kotak persimpangan dan pelindung interkoneksi tersedia untuk perlindungan mekanis dan lingkungan dari koneksi antara kabel integral dan ekstensi.

Sistem kedekatan dapat didukung oleh modul pemrosesan sinyal yang terkait atau catu daya rak.

Informasi Pemesanan
