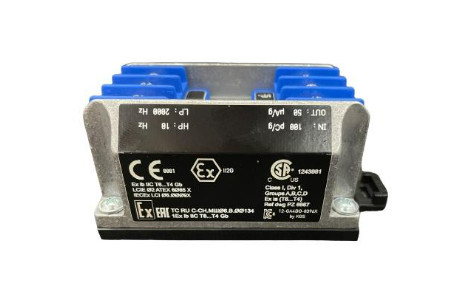

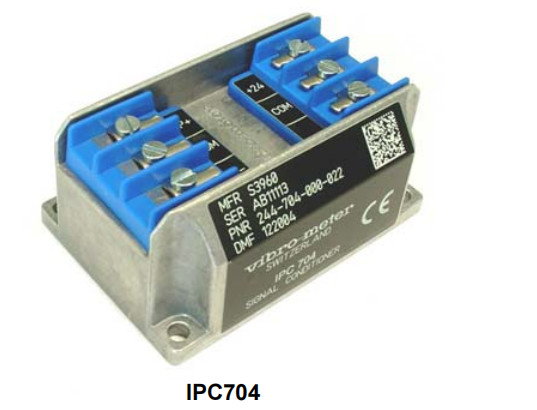

IPC704 244-704-000-511 Kondisioner sinyal untuk sensor yang menggunakan bahan piezoelektrik standar

IPC704 244-704-000-511 Kondisioner sinyal untuk sensor yang menggunakan bahan piezoelektrik standar

Rincian produk:

Deskripsi:

Kondisioner sinyal IPC704 mengubah sinyal berbasis muatan dari transduser berbasis piezoelektrik ke dalam sinyal arus atau tegangan. sinyal arus atau tegangan ini dikirimkan ke elektronik pemrosesan melalui kabel transmisi 2 atau 3 kabel standar.

Teknik modulasi saat ini memungkinkan transmisi pada jarak hingga 1 km. Satuan pemisahan galvanik GSI diperlukan untuk konfigurasi ini.

Sirkuit elektronik kondisioner sinyal IPC704 terintegrasi ke dalam kandang aluminium yang dicetak.filter high-pass dan low-pass dan integrator opsional untuk memberikan output kecepatan.Filter RFI melindungi input dan output terhadap gangguan frekuensi radio dan pengaruh elektromagnetik lainnya.

Berbagai pilihan instalasi tersedia untuk conditioner sinyal IPC704, termasuk:

(1)Sebuah kandang poliester yang memberikan perlindungan lingkungan terhadap debu, minyak dan jet air.

(2)Adaptor pemasangan yang memungkinkan kondisioner sinyal IPC704 dipasang pada rel DIN.

Ada dua versi kondisioner sinyal IPC704:

(1)IPC704 untuk sensor yang menggunakan bahan piezoelektrik standar, misalnya, CAxxx, CP10x dan CP2xx (nomor urut 244-704-000-042-...).

(2)IPC704 untuk sensor yang menggunakan bahan piezoelektrik GaPO4, misalnya, CP50x (nomor urut 244-704-000-511-...).

Fitur

(1)Untuk akselerometer piezoelektrik CAxxx dan tekanan dinamis CPxxx sensor

(2)Filter high-pass dan low-pass yang dapat dikonfigurasi

(3)Rentang frekuensi: 0,5 Hz sampai 20 kHz

(4)Integrator opsional untuk menghasilkan output kecepatan

(5)Opsional 2 kabel arus atau 3 kabel transmisi tegangan

(6)Disertifikasi untuk digunakan dalam atmosfer yang berpotensi meledak

(7)Berbagai pilihan instalasi tersedia
