Unit Interkoneksi Bus CEX

Unit Interkoneksi Bus CEX

Rincian produk:

Deskripsi:

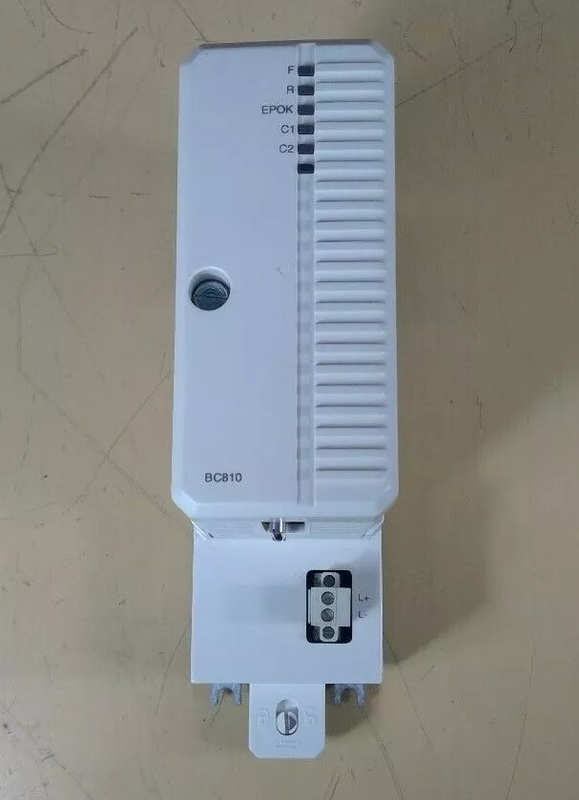

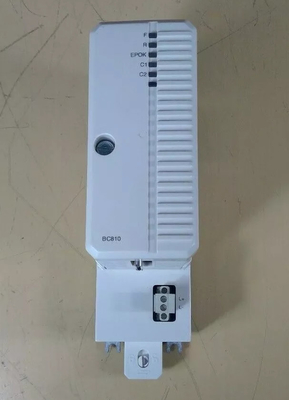

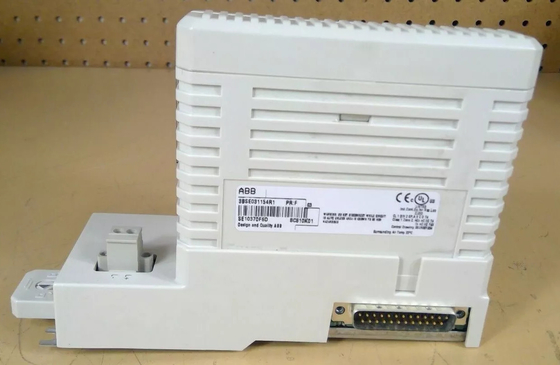

Unit BC810 terdiri dari dua bagian dasar: baseplate (TP857) dan power supply/logic board.Hal ini tertanam ke DIN-rail melalui bagian logam dari perumahanPapan juga membawa eksternal power voting diode dan sekering. sumber daya dan papan logika berisi +3.3 V konverter, logika, driver untuk interkoneksi CEX-Bus,dan konektor untuk kabel interkoneksiBC810 dapat digunakan dengan PM857, PM861A, PM862, PM863, PM864A, PM865, PM866, PM866A, PM867 dan PM891.

Dalam sistem yang sepenuhnya redundant dengan dua pasangan CPU BC810 dan CPU utama / cadangan yang saling terkait, BC810 mendukung penggantian basis CPU secara online tanpa mengganggu lalu lintas CEX.Jika BC810 harus diganti, semua lalu lintas ke segmen CEX yang terhubung dihentikan.Hal ini juga mungkin untuk menggunakan antarmuka komunikasi redundant pada CEX-Bus.

Unit Interkoneksi CEX-Bus BC810 digunakan untuk meningkatkan ketersediaan CEX-Bus dengan membagi ke dalam segmen yang terpisah.Ini meningkatkan ketersediaan sistem dengan antarmuka komunikasi redundan. BC810K02 memiliki desain redundan, yaitu jumlah CPU di dalam PLC setidaknya dua atau lebih. Desain ini memastikan keandalan dan stabilitas sistem, karena bahkan jika satu CPU gagal,CPU lain dapat terus berjalan dan memastikan eksekusi normal dari program.

Pemrosesan kolaboratif: Fungsi dari beberapa CPU adalah untuk berbagi operasi logis, operasi aritmatika, fungsi komunikasi, dll dalam program, yaitu, pemrosesan kolaboratif.Kedua CPU menjalankan program yang sama sekali masing-masing dan kemudian membandingkan hasilnyaJika hasilnya konsisten, maka hasilnya output; jika tidak konsisten, salah satu hasilnya dipilih untuk output (biasanya tidak ada output atau shutdown).ada dua osilator yang berbeda yang memeriksa silang perilaku mereka. Jika terdeteksi bahwa pihak lain tidak berjalan dalam siklus tertentu, CPU akan memasuki keadaan tertentu.

Firmware memeriksa akurasi kedua osilator setiap detik. Jam pengawas perangkat keras dan firmware memeriksa aktivitas PLC dan waktu eksekusi logika pengguna.Periksa urutan memantau pelaksanaan bagian yang berbeda dari sistem operasi CPUSemua area memori statis, termasuk memori Flash dan RAM, diperiksa menggunakan kode redundansi siklik (CRC) dan eksekusi kode ganda.Daerah memori dinamis dilindungi oleh eksekusi kode ganda dan diperiksa secara berkala.

Tautan lembar data:

ABB BC810K02 3BSE031155R1.pdf
