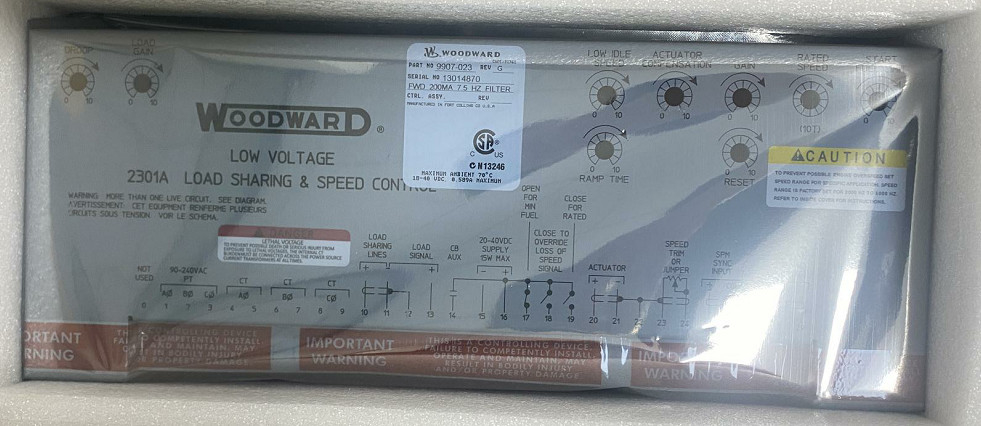

Woodward 9907-023 Forward Acting Speed Control 4 ̊20 mA atau 1 ̊5 Vdc 2301A -40 hingga +158 °F

Woodward 9907-023 Forward Acting Speed Control 4 ̊20 mA atau 1 ̊5 Vdc 2301A -40 hingga +158 °F

Rincian produk:

Informasi tambahan:

Deskripsi:

Kontrol Woodward 2301A ini menerima sumber daya tegangan tinggi atau tegangan rendah.dan model tegangan tinggi beroperasi pada 88 sampai 132 Vac atau 90 sampai 150 VdcKedua model tegangan rendah dan tinggi membutuhkan kapasitas daya minimal 15 W.

Semua kabel yang terlindungi harus berpasangan konduktor yang diputar. Jangan mencoba untuk mengikat (menyemprot) perisai yang dipintal. Semua saluran sinyal harus terlindung untuk mencegah mengambil sinyal yang sesat dari peralatan yang berdekatan.Sambungkan perisai ke terminal kontrol seperti yang ditunjukkan pada Gambar 2-1 dan dalam diagram kabel pabrik (Gambar 1-2)Kawat yang terpapar di luar perisai harus sesingkat mungkin, tidak lebih dari 50 mm (2 inci).Jangan gunakan kabel sinyal terlindung dengan kabel lain yang membawa arus besarUntuk informasi lebih lanjut, lihat catatan aplikasi Woodward 50532, EMI Control for Electronic Governing Systems.

Kontak untuk mengganti sirkuit sinyal kegagalan kecepatan dapat dipasang secara berurutan dengan terminal 18 dan daya DC ke kontrol.mematikan output kontrol dalam hal hilangnya sinyal kecepatan. Menutup kontak overrides sirkuit gagal-kecepatan-sinyal seperti yang mungkin diperlukan untuk memulai.

Modul ini menyediakan antarmuka komunikasi untuk integrasi mulus dengan sistem kontrol pengawasan dan pengambilalihan data (SCADA) atau jaringan kontrol lainnya.memungkinkan pemantauan jarak jauh dan kontrol parameter.

Modul ini dirancang untuk pemasangan dan konfigurasi yang mudah, menyederhanakan proses integrasi ke dalam sistem kontrol yang ada.Ini menawarkan antarmuka yang ramah pengguna dan pilihan konfigurasi intuitif, mengurangi waktu dan upaya pengaturan.
