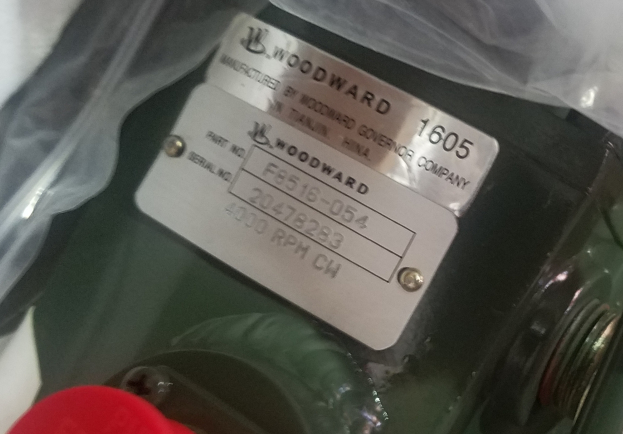

F8516-054 Gubernur Woodward TG-13

Woodward TG-13 dan TG-17 adalah regulator kecepatan mechanical-hydraulic untuk mengontrol turbin uap di mana operasi isokron (kecepatan konstan) tidak diperlukan.

Pengatur TG-13 dan TG-17 memiliki perjalanan poros terminal maksimum 40 derajat penuh. perjalanan yang direkomendasikan dari posisi tanpa beban ke posisi beban penuh adalah 2/3 dari perjalanan pengatur penuh.Lihat Gambar 1-1 untuk representasi grafis dari kapasitas kerja maksimum untuk gubernur dan informasi perjalanan poros terminal gubernur terkait..

Keluarnya penguasa disediakan melalui poros terminal bergerigi yang membentang dari kedua sisi kasus.• 1100 sampai 2400 rpm • 2400 sampai 4000 rpm • 4000 sampai 6000 rpm Pengatur TG-13 beroperasi dengan tekanan minyak internal 1034 kPa (150 psi), dan TG-17 beroperasi dengan tekanan minyak internal 1379 kPa (200 psi).Regulator kecepatan tinggi (4000 sampai 6000 rpm) mungkin memerlukan penukar panas dalam beberapa aplikasi (lihat akhir Bab 2Kedua regulator ini mampu mengendalikan pada kisaran kecepatan yang lebih rendah dari kisaran yang ditentukan dengan beberapa kehilangan torsi output dan kinerja.

Pengatur tersedia dengan casing besi cor atau casing aluminium die-cast. kecepatan drop diperlukan untuk operasi pengatur yang stabil.Dua cara pengaturan kecepatan tersediaPengaturan kecepatan sekrup adalah standar. Pengaturan kecepatan tuas adalah opsional dan disediakan oleh perakitan poros bergerigi yang membentang dari kedua sisi penutup.
