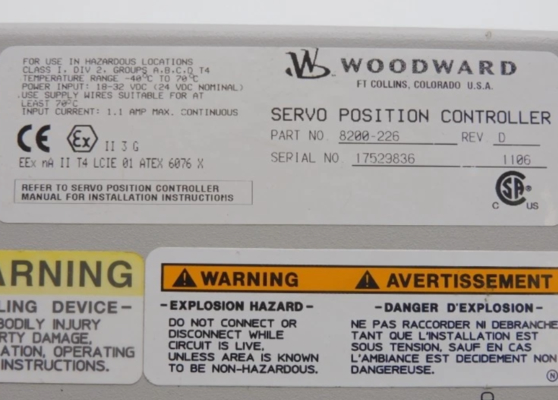

8200-226 Pengontrol Posisi Servo Woodward

8200-226 Woodward Servo Position Controller

Rincian produk:

Informasi tambahan:

Deskripsi:

8200-226 adalah model terbaru yang dirilis dari SPC (Servo Position Controller).SPC menempatkan aktuator hidrolik atau pneumatik berdasarkan sinyal permintaan posisi yang diterima dari kontrol. SPC memposisikan aktuator single-coil menggunakan perangkat umpan balik posisi tunggal atau ganda. Sinyal permintaan posisi dapat dikirim ke SPC melalui DeviceNet, 4?? 20 mA, atau keduanya.Program perangkat lunak yang berjalan di Personal Computer (PC) memungkinkan pengguna untuk dengan mudah mengkonfigurasi dan mengkalibrasi SPC.

Alat Layanan SPC digunakan untuk mengkonfigurasi, mengkalibrasi, menyesuaikan, memantau, dan memecahkan masalah SPC. Alat layanan berjalan di PC dan berkomunikasi dengan SPC melalui koneksi serial.Konektor port serial adalah 9-pin sub-D soket dan menggunakan kabel lurus-melalui untuk terhubung ke PC. Woodward menawarkan kit USB ke 9-pin Serial Adapter jika diperlukan untuk komputer baru yang tidak memiliki konektor serial 9-pin (P / N 8928-463).

Kit ini berisi adaptor USB, perangkat lunak, dan kabel serial 1,8 m (6 kaki). (Lihat Bab 4 untuk instruksi pemasangan SPC Service Tool.) SPC dikonfigurasi dengan menggunakan editor file konfigurasi SPC Service Tool untuk membuat file yang kemudian dimuat ke dalam SPC. Alat Layanan SPC juga dapat membaca konfigurasi yang ada dari SPC ke editor file konfigurasi.

Pertama kali SPC dihubungkan ke aktuator, harus dikalibrasi ke transduser umpan balik posisi aktuator.Kalibrasi juga dapat dilakukan oleh kontrol melalui DeviceNet link. Prosedur kalibrasi dapat ditemukan di file bantuan GAPTM.

SPC membutuhkan sumber tegangan 18 sampai 32 Vdc, dengan kapasitas arus 1,1 A max. Jika baterai digunakan untuk tenaga kerja, pengisi baterai diperlukan untuk menjaga tegangan pasokan yang stabil.Kabel listrik harus dilindungi dengan 5 A, sekring 125 V mampu menahan 20 A, 100 ms dalam terburu-buru ketika daya diterapkan.
