Ic200etm001 Konektor Ekspansi Umum Listrik Versamax Plc Manual

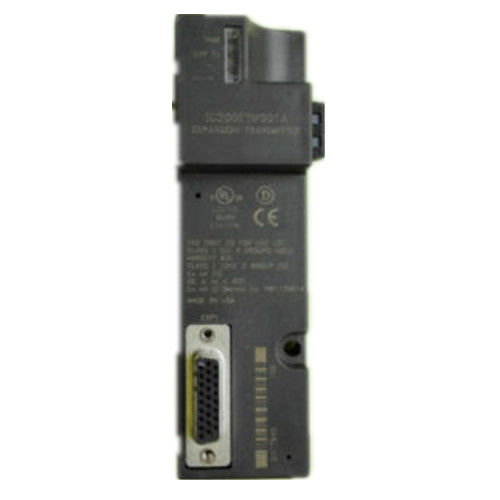

Modul GE Fanuc Automation IC200ETM001 adalah konektor ekspansi yang memperluas PLC VersaMax untuk menampung hingga 7 rak tambahan.Setiap rak tambahan dapat menampung hingga 8 modul input / output, termasuk modul komunikasi bus lapangan.Muncul dengan konektor perempuan 26-pin di bagian depan modul.Konektor digunakan untuk menyambungkan modul ke modul penerima ekspansi.Pastikan untuk menemukan konektor port serial laki-laki 16-pin di sudut kiri atas modul.Ini adalah port pemrograman serial yang digunakan untuk mengunggah pembaruan firmware ke NIU yang berdekatan.

Modul IC200ETM001 juga dilengkapi dengan antarmuka ekspansi berkecepatan tinggi dan 2 indikator LED untuk menampilkan status antarmuka ekspansi dan status daya modul.LED daya menunjukkan bahwa modul disuplai dengan 5V DC dari CPU atau NIU.NONAKTIF untuk menunjukkan bahwa modul terlepas dari CPU atau NIU atau hilangnya pengiriman daya dari CPU.LED EXP TX berkedip untuk menunjukkan komunikasi antara modul pemancar ekspansi dan penerima Bus.NONAKTIF jika tidak ada komunikasi di antara keduanya.Modul penerima ekspansi hadir dalam dua modul: Modul terisolasi - ERM001 dan modul Non-terisolasi - ERM002.

Modul ekspansi dipasang pada rel DIN.Pada rel DIN yang sama, ia kemudian menempel pada sisi kiri modul CPU atau NIU VersaMax.Itu dapat menghubungkan hingga 7 modul penerima di rak ekspansi.Panjang kabel ekspansi keseluruhan tergantung pada jenis modul penerima ekspansi yang digunakan.15 meter untuk modul terisolasi ERM001 dan 750 meter untuk ERM002.

Modul dan pembawa harus dipasang pada bagian yang sama dengan rel DIN 35mm x 7,5 mm.Untuk pengardean yang benar, rel harus memiliki lapisan akhir yang tidak dicat.Direkomendasikan agar DIN diamankan pada panel dengan sekrup, yang harus berjarak 6 inci satu sama lain.Label dimasukkan terlebih dahulu di dalam pintu akses kecil yang terletak di sudut kiri atas modul.Modul ekspansi kemudian dipasang ke rel DIN yang terletak di ujung kiri rak ekspansi.Tidak ada alat yang diperlukan selama pemasangan karena modul dengan mudah dipasang ke rel DIN.ID rak ekspansi (dari 1 hingga 7) dipilih menggunakan sakelar putar di bawah pintu akses.Modul catu daya kemudian dipasang ke penerima ekspansi dan daya dinyalakan dan LED diamati.

Untuk melepas, matikan daya rak dan lepaskan catu daya dari modul penerima ekspansi.Setelah itu, geser modul ekspansi pada rel DIN dari modul lain.Terakhir, gunakan obeng untuk melepaskan dan mengangkat modul dari rel DIN.

Modul ekspansi awalnya diatur untuk beroperasi dengan kecepatan data 250 bit / detik untuk panjang maksimum kabel ekspansi.Jika ukuran panjang total di bawah 250 meter, dan tidak ada modul ERM002 dalam sistem, VersaMax PLC memungkinkan kecepatan disesuaikan ke 1 Mbit / detik.Di Stasiun I / O NIU, kecepatan data tetap konstan dan tidak dapat disesuaikan dari kecepatan default 250Kbits.
