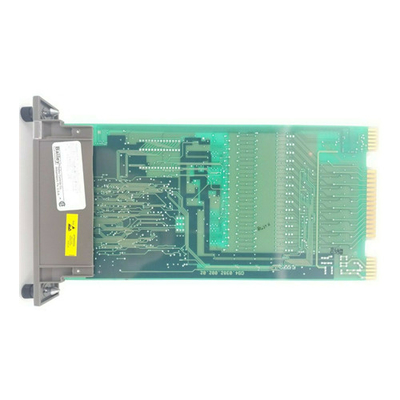

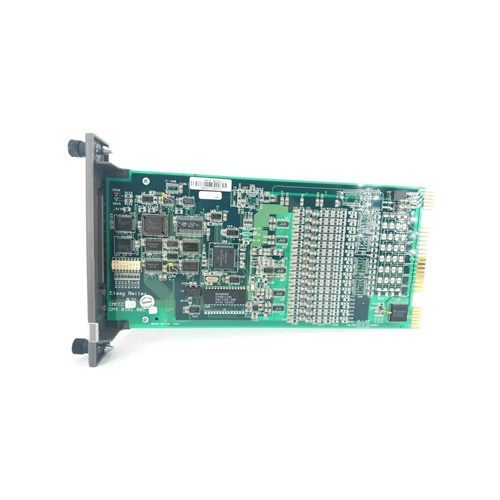

IMFEC12 ABB Bailey Infi 90 Symphony Analog Input Module 15 Point PLC Spare Parts
Rincian Produk:
| Nama merk |
ABB |
| Model |
IMFEC12 |
| ID Produk |
T/Msaya |
| Kondisi |
Baru |
| Berat kotor |
2,2 lbs / 35,2 oz / 1kg |
| Ukuran Kemasan: |
7"x7"x4"(18cmx18cmx10cm) |
| Negara Asal |
Estonia |
| Waktu Pimpin |
Persediaan |
| Pelabuhan Pengiriman |
Xiamen |
| Pembayaran |
T/T |
| Harga Jual |
Pertanyaan |
| Warna |
Tergantung pada bahan |
| Jaminan |
12 bulan |
| Waktu memimpin |
5-8 hari kerja |
| Mitra kurir |
DHL, UPS, TNT, FedEx dan EMS |
Informasi tambahan:
| Model |
IMFEC12 |
|
Persyaratan daya
Daya operasi
Disipasi daya
kategori tegangan lebih
|
5 VDC, ±5% pada 85 mA tipikal
+15 VDC, ±5% pada 25 mA tipikal
-15 VDC, ±5% pada 20 mA tipikal
1.1 W khas
I untuk daya per ANSI/ISA S82.01-1994
|
Pengoperasian
Input analog
Rentang input analog
Pembaruan analog
Pembaruan digital FSK (hanya IMFEC11)
Resolusi A/D
Akurasi analog
4 hingga 20 mA
1 hingga 5 VDC
0 hingga 5 VDC
0 hingga 10 VDC
-10 hingga +10 VDC
0 hingga 1 VDC
Akurasi digital FSK (hanya IMFEC11)
Tegangan mode umum
Penolakan mode umum
Penolakan mode normal
Impedansi masukan
kategori tegangan lebih
|
15 saluran yang dikonfigurasi secara independen
4 hingga 20 mA, 1 hingga 5 VDC, 0 hingga 1 VDC,
0 hingga 5 VDC, 0 hingga 10 VDC, -10 hingga +10 VDC
Konversi A/D 5 kali/dtk
3 hingga 10 kali/detik (dalam konfigurasi bus lapangan)
14 bit dengan polaritas
0,1%
0,1%
0,1%
0,1%
0,1%
0,25%
Sama seperti akurasi pemancar untuk setiap input
-12 VDC minimum, +15 VDC maksimum
±12 VDC (±1 VDC) rentang input
±10 VDC (±5 VDC) rentang input
±5 VDC (±10 VDC) rentang input
Minimum 90 dB pada 50/60 Hz
Minimum 70 dB pada 50/60 Hz
Lebih besar dari 1 MΩ (setiap saluran)
III untuk input per ANSI/ISA S82.01-1994
|
| pemasangan |
Menempati satu slot dalam unit pemasangan modul (MMU) INFI 90 OPEN standar |
|
Sertifikasi
Asosiasi Standar Kanada (CSA) Factory Mutual (FM) (tertunda)
|
Disertifikasi untuk digunakan sebagai peralatan kontrol proses di lokasi biasa (tidak berbahaya) Persetujuan untuk kategori berikut, nonincendive untuk: Kelas I Divisi 2, Grup A,B,C,D Kelas II, Divisi 2, Grup F,G |
Deskripsi:
Modul Input Analog Tingkat Tinggi (FEC) IMFEC12 memasukkan 15 saluran sinyal analog hanya ke modul prosesor multifungsi (MFP) atau pengontrol multifungsi (MFC).Modul Input Analog Tingkat Tinggi (FEC) IMFEC11 memasukkan 15 saluran sinyal digital analog atau frequency shift keyed (FSK) ke modul MFP atau MFC.Modul IMFEC11 melakukan semua fungsi modul IMFEC12 dan juga menyediakan komunikasi dengan saluran pemancar pintar digital FSK Bailey-Fischer & Porter dan perangkat pintar lainnya dalam konfigurasi bus lapangan atau titik-ke-titik
Personil instalasi dan aplikasi harus memiliki latar belakang yang kuat dalam instrumentasi elektronik dan kontrol proses.Mereka harus terbiasa dengan grounding yang tepat dan prosedur keselamatan untuk instrumentasi elektronik.Operator harus memiliki pengetahuan tentang proses dan harus membaca dan memahami instruksi ini sebelum menempatkan modul dalam operasi.
Modul FEC adalah modul cerdas, dengan mikroprosesor terpasang, memori, konverter analog-ke-digital, dan sirkuit komunikasi.Modul adalah papan sirkuit tercetak tunggal yang menempati satu slot di unit pemasangan modul (MMU).Dua kait penahan pada pelat muka modul menahannya ke unit pemasangan modul.Modul ini memiliki tiga konektor tepi kartu untuk sinyal eksternal (input pemancar dan komunikasi), komunikasi sistem (bus expander I/O), dan daya.Modul menerima input melalui koneksi kabel ke unit terminasi (TU) atau modul terminasi (TM).Pengkabelan dari perangkat lapangan terhubung ke blok terminal pada unit terminasi atau modul terminasi.Papan sirkuit IMFEC11 memiliki 18 jumper;tiga jumper yang memungkinkan pemilihan mode operasi dan komunikasi (J2, J3 dan J4) dan 15 jumper yang memilih input tegangan/arus (J6 hingga J20).Pengaturan dipswitch (S1) menyimpan alamat bus I/O expander dari modul.
