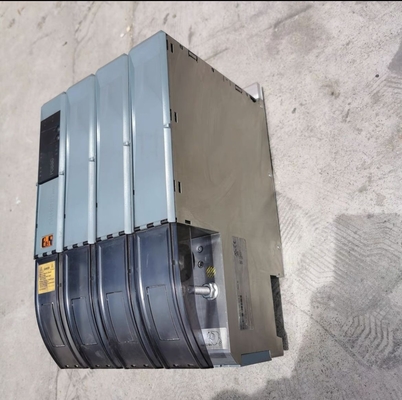

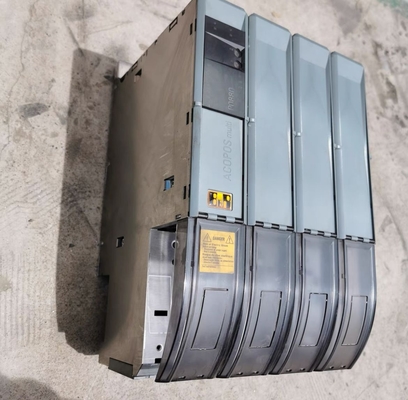

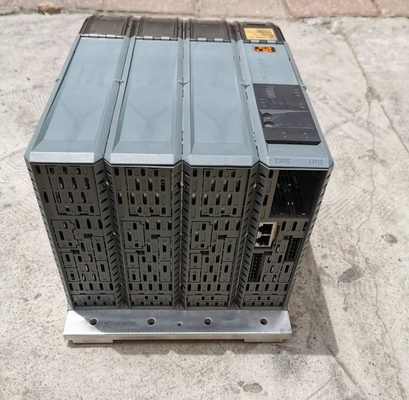

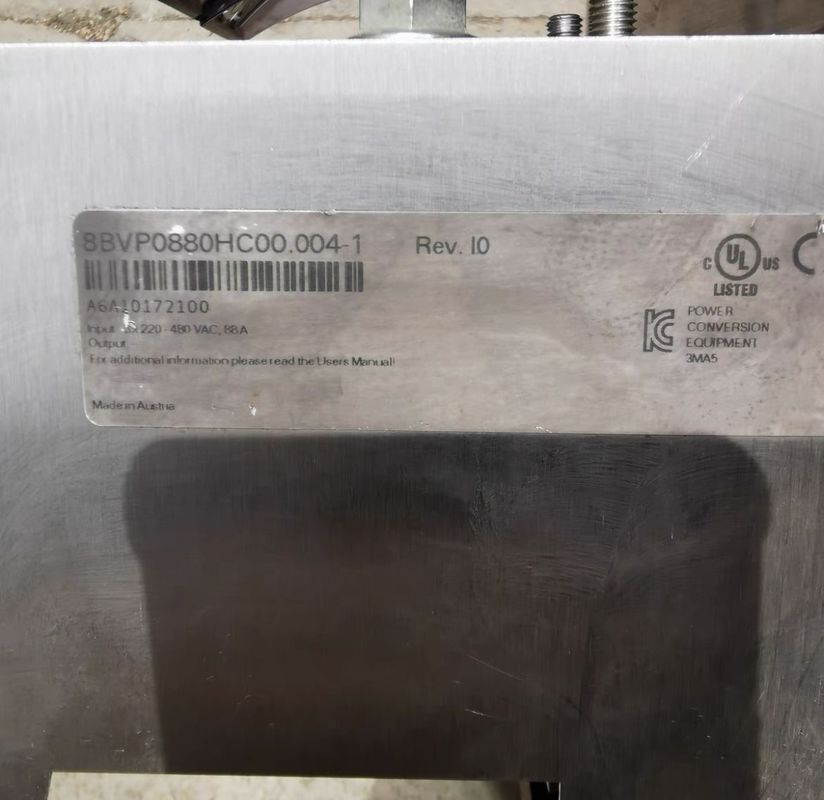

Name: 8BVP0880HC00.004-1 B&R PLC ACOPOS modul catu daya multi
Brand: Joyoung International Trading Co.,Ltd
SKU: 8BVP0880HC00.004-1
Price: 4,690.00 USD
Availability: InStock

Rumah Produk B&R Automation Plc

8BVP0880HC00.004-1 B&R PLC ACOPOS modul catu daya multi

Detail produk:

Tempat asal:	Austria
Nama merek:	B&R
Sertifikasi:	COC
Nomor model:	8BVP0880HC00.004-1

Syarat-syarat pembayaran & pengiriman:

Kuantitas min Order:	1EA
Harga:	USD
Kemasan rincian:	Asli
Waktu pengiriman:	3-5 hari
Syarat-syarat pembayaran:	T/T
Menyediakan kemampuan:	10EA

Kontak

Detil Deskripsi produk

Merek Produk:	B&R	Model produk:	8BVP0880HC00.004-1
tipe produk:	Sumber Daya listrik	Tegangan masukan:	25 VDC ±1,6%
Tegangan keluaran:	24 V +5,8% / -0,1%	Ukuran:	213.5317212mm
Bobot:	Kira-kira. 7,9 kg	Jaminan:	1 tahun
Menyoroti:	8BVP0880HC00.004-1 , B&R PLC ACOPOSmulti Modul Catu Daya

8BVP0880HC00.004-1 B&R PLC ACOPOSmulti Modul Catu Daya

NOMOR BAHAN:

8BVP0880HC00.004-1

KETERANGAN:

Kisaran tegangan input yang luas
Mampu melakukan regenerasi
Koneksi terintegrasi untuk sensor suhu
2 slot untuk modul plug-in ACOPOSmulti

Modul catu daya ACOPOSmulti, 88 A, AS, cold plate atau pemasangan pass-through

Informasi Umum

Kode ID B&R	0xA6A1
Jenis pendingin dan pemasangan	Pelat dingin atau pemasangan pass-through
Slot untuk modul plug-in	2
Sertifikasi
CE	Ya
UL	cULus E225616 Peralatan konversi daya
EAC	Ya
KC	Ya

Sambungan listrik

Konfigurasi jaringan	TT, TN-S, TN-CS
Tegangan masukan listrik	3x 220 hingga 3x 480 VAC ±10%
Frekuensi	50 / 60 Hz ±4%
Beban terpasang	Maks.62 kW
Arus masuk pada 400 VAC	Maks.133 A
Interval pengaktifan	>300 detik
Maks.Kapasitansi bus DC tergantung pada tegangan listrik
230 VAC	34,8 mF
400 VAC	11,5 mF
480 VAC	8 mF
Frekuensi switching nominal	5 kHz
Kemungkinan frekuensi switching	5/10 kHz
Filter saluran terintegrasi per EN 61800-3, kategori C3	Tidak
Tersedak regenerasi terintegrasi	Tidak
Yg membarui	Ya
Koreksi faktor daya (PFC)	Ya
Varian
L1, L2, L3, PE	Baut berulir M8
Koneksi perisai	Ya
Kisaran penampang koneksi
Kabel fleksibel dan beruntai halus	---
Dimensi penampang kabel terminal sambungan pelindung	32 hingga 50 mm

koneksi bus DC

Voltase
Nominal	750 VDC
Daya berkelanjutan (suplai dan regenerasi)	60 kW
Pengurangan daya terus menerus tergantung pada tegangan input listrik
Tegangan masukan listrik <3x 400 VAC	150 W/V * (400 V - Tegangan input sumber listrik)
Pengurangan daya kontinu tergantung pada tegangan bus DC (UDC)
ASDC<750 VDC	0,08 kW/V
Pengurangan daya terus menerus tergantung pada frekuensi switching dan jenis pemasangan
Beralih frekuensi 5 kHz
Pemasangan pelat dingin	1,3 kW/K (mulai dari 58°C)
Pemasangan pass-through	Dalam persiapan
Beralih frekuensi 10 kHz
Pemasangan pelat dingin	0,95 kW/K (mulai dari 27°C)
Pemasangan pass-through	Dalam persiapan
Pengurangan daya terus menerus tergantung pada ketinggian instalasi
Mulai dari ketinggian 500 m di atas permukaan laut	6 kW per 1000 m
Daya puncak (suplai dan regenerasi)	120 kW
Disipasi daya tergantung pada frekuensi switching
Beralih frekuensi 5 kHz	[0,065P²+11,4P+90] W
Beralih frekuensi 10 kHz	[0,22P²+16,1P+185] W
kapasitansi bus DC	1650µF
Langkah-langkah perlindungan
Perlindungan yang berlebihan	Ya
Proteksi arus pendek dan gangguan tanah	Tidak
Varian	ACOPOSmulti pesawat belakang

Catu daya 24 VDC

Tegangan masukan	25 VDC ±1,6%
kapasitansi masukan	4,7µF
Maks.konsumsi daya	27 W + PSLOT1+ PSLOT2+ P24 V Keluar+ PFan8BVF...
Varian	ACOPOSmulti pesawat belakang

24 VDC Keluar

Kuantitas	2
Tegangan keluaran
Tegangan bus DC (UDC): 260 hingga 315 VDC	25 VDC * (UDC/ 315)
Tegangan bus DC (UDC): 315 hingga 800 VDC	24 VDC ±6%
Perlindungan sekering	Elektronik 250 mA (tiup lambat), reset otomatis

Filter koneksi kipas

Tegangan keluaran	24 V +5,8% / -0,1%
Arus terus menerus	4.2 A
Maks.pembatasan arus lebih	10 A
Langkah-langkah perlindungan
Perlindungan yang berlebihan	Tidak
Bukti arus pendek	Ya
Pemantauan sirkuit terbuka	Tidak
Pemantauan tegangan rendah	Tidak

Memicu input

Kuantitas	2
Sirkuit	Tenggelam
Isolasi listrik
Masukan - Modul catu daya	Ya
Masukan - Masukan	Ya
Tegangan masukan
Nominal	24 VDC
Maksimum	30 VDC
Beralih ambang
Rendah	<5 V
Tinggi	>15 V
Arus input pada tegangan nominal	Kira-kira10 mA
Beralih penundaan
Meningkat tajam	52 μs ±0,5 μs (difilter secara digital)
Jatuh tepi	53 μs ±0,5 μs (difilter secara digital)
Modulasi dibandingkan dengan potensi tanah	Maks.±38 V

Sifat listrik

Kapasitansi debit	0,9 mikroF

Kondisi operasi

Orientasi pemasangan yang diizinkan
Menggantung secara vertikal	Ya
Horisontal, menghadap ke atas	Ya
Berdiri mendatar	Tidak
Ketinggian instalasi di atas permukaan laut
Nominal	0 hingga 500 m
Maksimum	4000 m
Tingkat polusi per EN 61800-5-1	2 (polusi non-konduktif)
Kategori kelebihan voltase per EN 61800-5-1	AKU AKU AKU
Tingkat perlindungan per EN 60529	IP20

Kondisi sekitar

Suhu
Operasi
Nominal	5 sampai 40°C
Maksimum	55°C
Penyimpanan	-25 hingga 55°C
Mengangkut	-25 hingga 70°C
Kelembaban relatif
Operasi	5 hingga 85%
Penyimpanan	5 hingga 95%
Mengangkut	Maks.95% pada 40°C

Peralatan mekanis

Ukuran
Lebar	213,5 mm
Tinggi	317 mm
Kedalaman
Piring dingin	212 mm
Pemasangan pass-through	209 mm
Bobot	Kira-kira7,9 kg
Lebar modul	4
