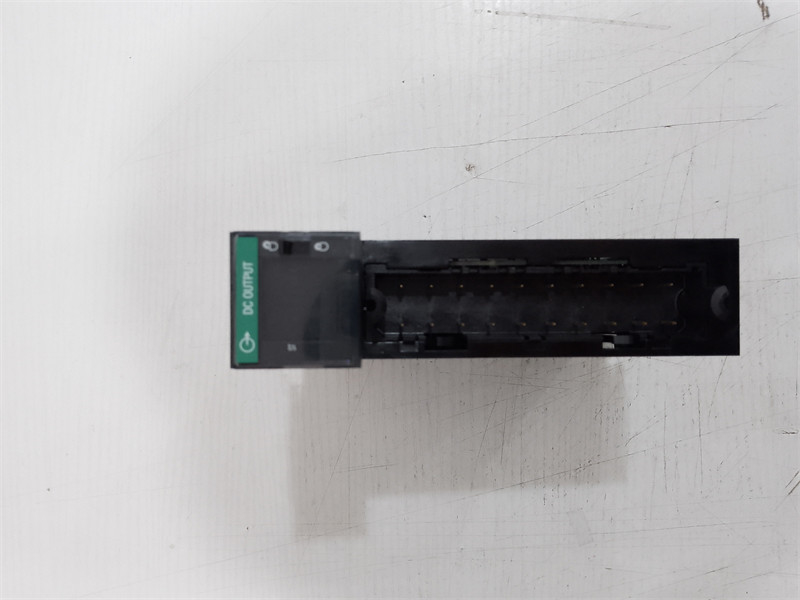

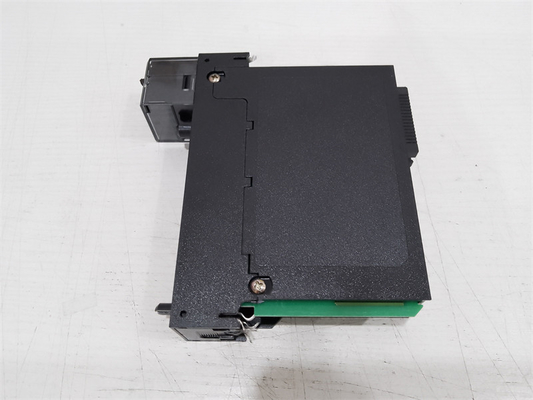

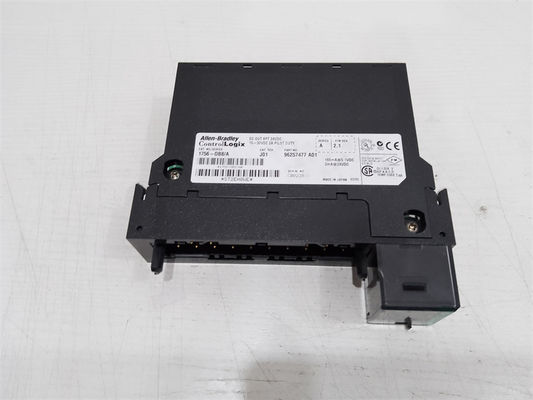

Allen-Bradley 1756-OB8 ControlLogix Digital DC 8 modul keluaran 24VDC

Allen-Bradley 1756-OB8 adalah modul output diskrit ControlLogix. Modul ini memberikan rentang tegangan output 10-30 VDC dengan nilai nominal 24VDC.Ini digunakan untuk memberi energi beban listrik yang beroperasi dalam tegangan DC serta beban AC, digunakan dengan sirkuit interposing.

The 1756-OB8 is a single slot module that occupies any available slot of the chassis except the left-most slot which is intended for the ControlLogix processor or ControlLogix communication adapter / scanner moduleIni kompatibel bertindak sebagai komponen I/O lokal atau sebagai bagian dari sistem I/O terdistribusi.Hal ini dapat dipasang ke setiap chassis 1756-ControlLogix yang tersedia dan beroperasi di sepanjang modul standar atau catu daya.

1756-OB8 memiliki daya tarik arus backplane 165 mA pada 5.1 VDC dan 2 mA pada 24VDC sementara total daya backplane adalah 0,89 W dan disipasi daya 2,5 W @ 60 ° C (140 ° F) dan disipasi termal 8.53 BTU/jam. Setiap saluran modul output ini dapat memberikan hingga 2 Amper @ 60 °C (140 °F) dan 8 Amper @ 60 °C (140 °F) per modul.

Modul ini menggunakan Removable Terminal Block (RTB) untuk menghubungkan setiap saluran modul ke beban listrik.RTB yang kompatibel adalah 1756-TBNH dan 1756-TBSH sementara penyesuaian RTB yang tepat ditentukan oleh pengguna, kunci mekanik.

Ini dimasukkan dalam konfigurasi perangkat keras di mana parameter modul dan sifat dapat dimodifikasi lebih lanjut / Beberapa parameter ini adalah Request Packet Interval (RPI), waktu filter,penghambatan modul dan banyak lainnya.

Modul ini menggunakan Removable Terminal Block (RTB) yang bisa menjadi 1756-TBNH atau 1756-TBSH (20 pin RTB).hanya mendengarkan - rack optimasi, data output, data output hanya mendengarkan, dan data output terjadwal. tugas pilot juga tersedia untuk modul 1756-OB8.

Modul 1756-OB8 memiliki kategori tegangan sumber DC 12/24 volt dan rentang operasi DC 10 hingga 30 volt.,dengan disipasi maksimum 2,5 W pada 60 derajat Celcius (140 derajat Fahrenheit), dan disipasi termal 8,53 BTU/jam.Maksimum arus kebocoran off-state dari modul ini adalah 1 mA per titik dan selama keadaan aktif, memiliki penurunan tegangan maksimum 1,2 V DC pada 2 A. Ini juga memiliki arus maksimum 2 A per titik pada 60 derajat Celcius dan arus maksimum 8 A pada 60 derajat Celcius per modul.Surge arus per titik adalah 4 A untuk 10 ms masing-masing yang dapat diulang setiap 1 s pada 60 derajat Celcius dan beban arus minimum adalah 2 mA per titik. Tegangan isolasi modul adalah terus menerus pada 250V. Modul ini juga memungkinkan Anda untuk memodifikasi keadaan di Mode Fault per titik dan keadaan di Mode Program per titik.Pilihan untuk keduanya adalah Hold Last State, On, atau Off, dengan 'Off' diatur sebagai default. kisaran suhu untuk modul 1756-OB8 adalah 0 sampai 60 derajat Celcius ketika dalam operasi dan -40 sampai 85 derajat Celcius ketika tidak dalam operasi.Ini juga memiliki suhu udara sekitar maksimum 60 derajat Celcius dan kelembaban relatif non-kondensasi 5% sampai 95%.
