Allen-Bradley 5069-IF8 Delapan (8) modul saluran input analog diferensial

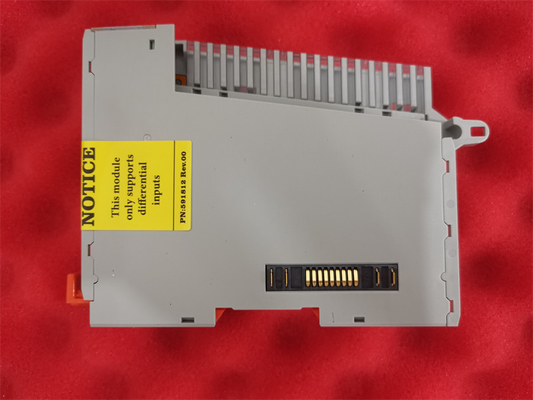

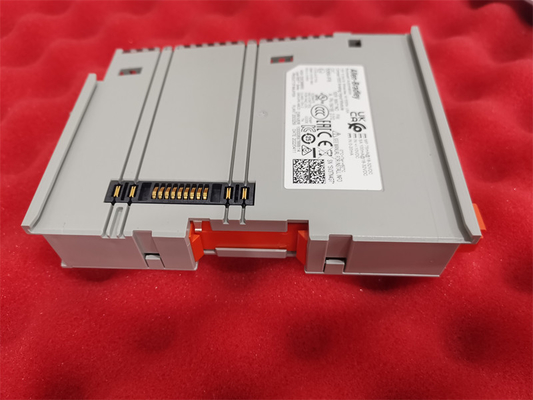

Allen-Bradley 5069-IF8 adalah modul I/O Compact 5000. Modul ini adalah modul input analog yang terutama memiliki Delapan (8) saluran input diferensial.0-10VDC dan 0-5VDC sementara berlaku Rentang sinyal arus adalah 0-20 mA dan 4-20 mA.

5069-IF8 biasanya digunakan dalam antarmuka sensor analog dan pemancar. Modul ini menerima sinyal analog dan mengubah data yang diterima menjadi informasi digital.Konversi dilakukan melalui Sigma-Delta Dua 24-bit Analog multiplexed ke Digital Converter (ADC). Data yang dikonversi disimpan dalam format data IEEE 32-bit floating point. Data digital yang dikonversi dapat diproses lebih lanjut untuk memungkinkan Onboard data alarm,Skala ke unit rekayasa dan pengambilan sampel saluran real-time.

Modul ini memiliki waktu pemindaian 625 μs per saluran dan 2,5 ms per kelompok. 500, 1000, 2500, 5000, 10000, 15625, 25000, 31250, 62500 Hz.Pengaturan filter ini biasanya digunakan untuk meringkas data terutama data input yang tidak menentu dan berubah dengan cepat dalam waktu singkatSelain itu, modul ini cocok untuk digunakan dengan terminal Highway Adresable Remote Transducer (HART).resistor ke loop arus untuk kepatuhan pemancar HART. Modul ini memiliki perlindungan overvoltage tertanam dan deteksi sirkuit terbuka. Deteksi sirkuit terbuka terdeteksi ketika tingkat sinyal di bawah tingkat tertentu seperti + skala penuh,< 2 s untuk tegangan dan kisaran 4...20 mA, < 2 s.

Tegangan mode umum saluran ke saluran modul ini adalah +/- 10V.Ini juga dilengkapi dengan perlindungan tegangan berlebihan maksimum +/- 30V DC pada mode tegangan dan arus dan dengan perlindungan tegangan berlebihan maksimum +/- 30 mA dalam mode arusDrive ini dilengkapi dengan 8 LED indikator I/O kuning/merah dan 1 LED indikator modul hijau/merah, menggunakan kandang tipe terbuka, dan dikalibrasi pabrik.MOD Power atau daya bus modul dari modul ini memiliki rentang tegangan dan rentang tegangan Passthrough 18-32V DC untuk kedua rentang, arus maksimum adalah 75 mA, dan arus nominal maksimum adalah 9,55 mA. Modul 5069-IF8 memiliki sensor aktuator (SA) Field Power rentang tegangan 18-32V DC,rentang tegangan passthrough adalah 0-32V DC, arus Daya Lapangan maksimum adalah 100 mA, dan arus nominal maksimum modul adalah 9,95 A. Penyebaran daya maksimumnya adalah 2,1 W pada mode tegangan dan 2,4 W pada mode arus,sementara disipasi termal maksimum adalah 7.2 BTU/jam pada mode tegangan dan 8.2 BTU/jam pada mode arus. Ia juga bekerja terbaik pada suhu 0-60 oC dan dapat disimpan pada suhu -40-85 oC.
