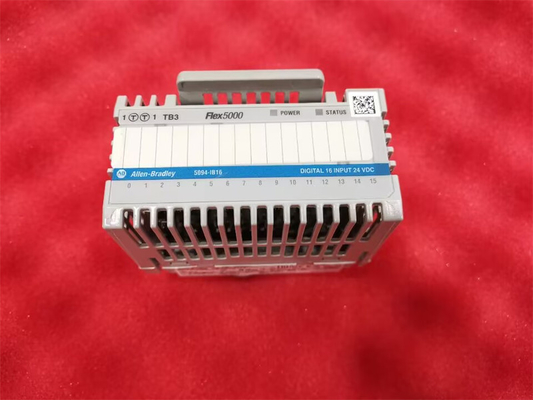

Allen-Bradley 5094-IB16 Flex 5000 seri 16 modul input sinking

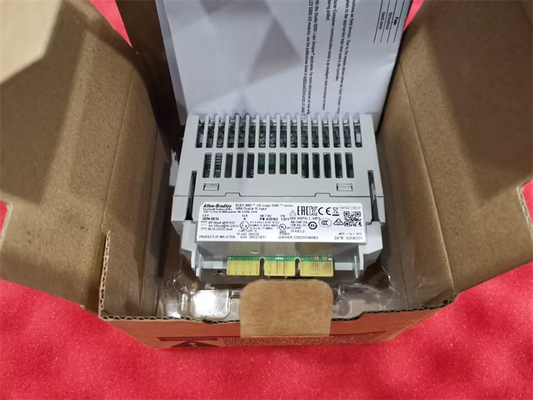

Modul Allen-Bradley 5094-IB16 adalah modul input digital 16 titik dari seri FLEX 5000.Modul masukan ini diresmikan untuk digunakan di lingkungan industri yang memiliki peringkat pencemaran 2 dan untuk digunakan dalam aplikasi yang memiliki peringkat tegangan tinggi Kategori IIModul input tenggelam 5094-IB16 dapat dipasang pada ketinggian hingga 6562 kaki atau 2000 meter di atas permukaan laut dan beroperasi tanpa turun.Modul ini hanya ditakdirkan untuk lingkungan industri dan tidak boleh digunakan di lingkungan perumahan. The 5094-IB16 16-point digital sinking input module ships as an open module and it should be installed in an enclosure that will protect it from dangerous elements in its operating environment and protect its users from being injured by the voltage in its live parts.

Modul input Allen-Bradley 5094-IB16 beroperasi dengan rentang tegangan pada keadaan 10 hingga 32 Volt DC. Tegangan maksimum off-state adalah 5 Volt DC dan arus maksimum off-state adalah 1,5 miliampere.Modul input ini dapat menangani tingkat yang berbeda dari impedansi input pada tingkat tegangan yang berbedaRating impedansi input minimumnya adalah 1,3 kiloohm pada 10 volt DC, rating impedansi input nominalnya adalah 4 kiloohm pada 24 volt DC dan rating impedansi input maksimumnya adalah 7.4 kiloohm pada 32 volt DC. Modul input 5094-IB16 sensitif terhadap ESD atau pelepasan elektrostatik. Teknisi yang memasang atau memelihara modul ini harus menghindari ESD dengan menggunakan stasiun kerja yang aman statis,menyentuh benda yang mendasar yang melepaskan potensi statis, dan dengan menghindari menyentuh konektor, pin, atau komponen sirkuit.
