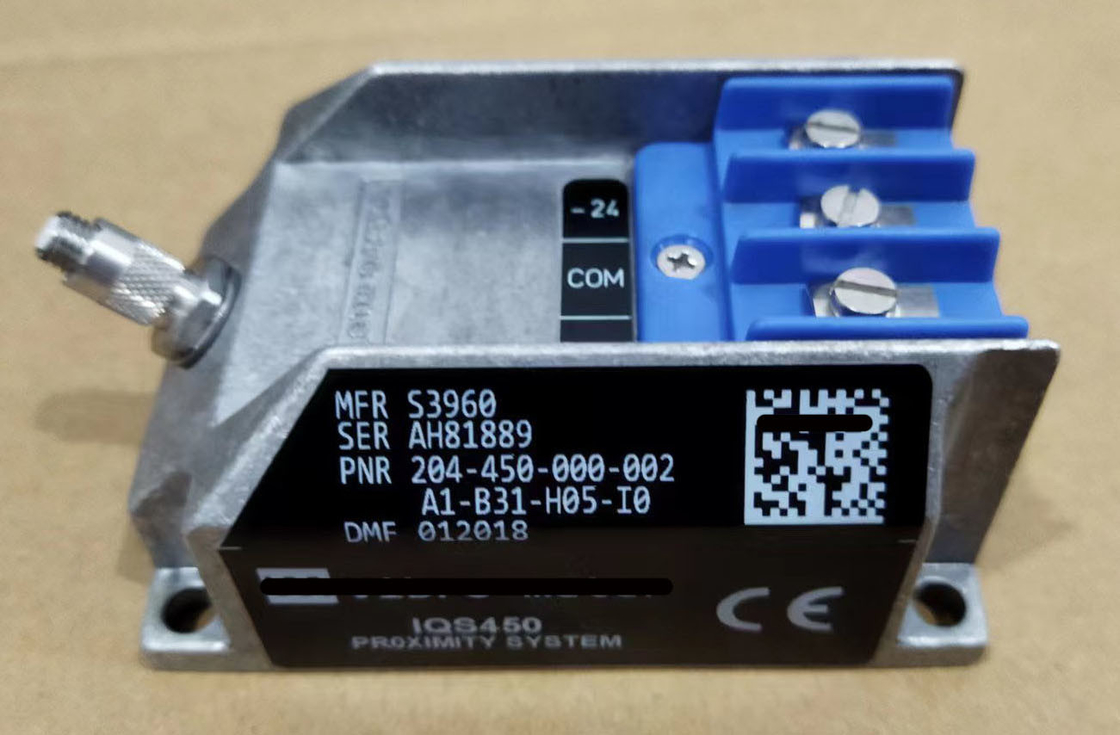

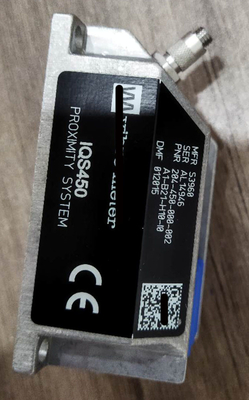

IQS450 204-450-000-001 Sistem Pengukuran Kedekatan Kondisioner Sinyal

IQS450 204-450-000-001Sistem pengukuran kedekatan pengkondisioner sinyal

Rincian produk:

Informasi tambahan:

Deskripsi:

Kondisioner sinyal IQS 450 akan beroperasi pada suhu sekitar setinggi 85°C, tetapi untuk melakukannya, hal ini membutuhkan derating dari maksimum. tegangan input.Tegangan suplai dan maksimum. tegangan pasokan, seperti yang ditunjukkan pada grafik berikut.

Sistem pengukuran kedekatan ini memungkinkan pengukuran tanpa kontak pergeseran relatif elemen mesin yang bergerak.

Sistem ini didasarkan pada sensor non-kontak TQ403 dan pengkondisioner sinyal IQS450.Sistem output tegangan atau arus sebanding dengan jarak antara ujung transduser dan target, seperti poros mesin.

Bagian aktif transduser adalah kumparan kawat yang dibentuk di dalam ujung perangkat.

Tegangan output, konfigurasi 3-kawat

• Tegangan pada min. GAP: -1.6 V

GAP: -17,6 V

• Jangkauan dinamis: 16 V

• Impedansi output: 500 Ω

• arus sirkuit pendek: 45 mA

Output arus, konfigurasi 2-kawat

• Arus pada min. GAP: 15,5 mA

GAP: 20,5 mA

• Jangkauan dinamis: 5 mA

Kapasitas output: 1 nF

Induktansi output: 100 μH
