RPS6U 200-582-200-021 Sumber daya rak untuk sistem perlindungan mesin

RPS6U 200-582-200-021Penggunaan catu daya rak dalam sistem perlindungan mesin dan sistem pemantauan kinerja

Rincian produk:

Informasi tambahan:

Deskripsi:

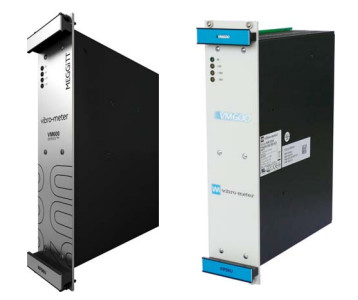

Sumber daya rak RPS6U dirancang untuk digunakan dalam seri sistem perlindungan mesin dan sistem pemantauan kondisi dan kinerja.

A RPS6U rack power supply is installed in the front of a ABE04x system rack (19″ system racks with a standard height of 6U) and connects via two high-current connectors to the bus of the rack’s backplaneSumber daya RPS6U menyediakan +5 VDC dan ±12 VDC ke rak itu sendiri dan semua modul (kartu) yang dipasang di rak melalui latar belakang rak.

Sebagai alternatif, a rack can have two RPS6U power supplies installed in order to either support rack power supply redundancy or in order to supply power to the modules (cards) non-redundantly over a wider range of environmental conditions.

Sebuah rak sistem ABE04x dengan dua catu daya RPS6U yang terpasang dapat beroperasi secara redundan (yaitu dengan redundansi catu daya rak) untuk rak penuh modul (kartu).Ini berarti bahwa jika salah satu RPS6U gagal, yang lain akan menyediakan 100% dari kebutuhan daya rak sehingga rak akan terus beroperasi, sehingga meningkatkan ketersediaan sistem pemantauan mesin.

Sebuah relay pemeriksaan catu daya, yang tersedia di panel belakang yang terkait di bagian belakang rak sistem ABE04x, digunakan untuk menunjukkan bahwa catu daya RPS6U bekerja normal.Lihat lembar data rak sistem ABE04x untuk informasi lebih lanjut.

Dalam aplikasi di mana rak sistem ABE04x didukung oleh catu daya AC, catu daya sensor ASPS tambahan juga dapat dimasukkan ke dalam rak.ASPS menyediakan +24 VDC output yang dapat digunakan oleh eksternal sensor / perangkat keras rantai pengukuran seperti front-end sensor, pengkondisioner sinyal dan unit pemisahan galvanik.
