EA403 913-403-000-012 Sistem Pengukuran Kedekatan Memungkinkan Pengukuran Pergeseran Relatif Tanpa Kontak

EA403 913-403-000-012Sistem pengukuran kedekatan memungkinkan pengukuran tanpa kontak pergeseran relatif

Rincian produk:

Informasi tambahan:

Deskripsi:

Sistem ini didasarkan pada sensor non-kontak TQ403 dan pengkondisioner sinyal IQS450.Sistem output tegangan atau arus sebanding dengan jarak antara ujung transduser dan target, seperti poros mesin.

Bagian aktif transduser adalah sebuah kumparan kawat yang dibentuk di dalam ujung perangkat, terbuat dari (polyamide-imide).dalam semua kasus, menjadi logam.

Tubuh transduser hanya tersedia dengan benang metrik. TQ403 memiliki kabel koaksial integral, diakhiri dengan konektor koaksial miniatur yang mengunci sendiri.Berbagai panjang kabel (integral dan extension) dapat dipesan.

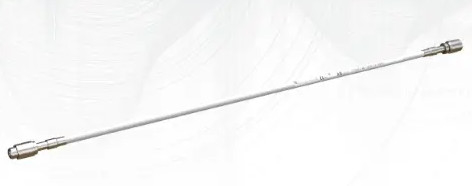

Transduser TQ403 dapat dipasangkan dengan kabel ekstensi EA403 tunggal untuk secara efektif memanjangkan bagian depan.kotak persimpangan dan pelindung interkoneksi tersedia untuk perlindungan mekanis dan lingkungan dari koneksi antara kabel integral dan ekstensi.

Sistem pengukuran kedekatan berbasis TQ4xx dapat didukung oleh sistem pemantauan mesin terkait seperti modul (kartu) atau modul, atau oleh catu daya lain.

Kondisioner sinyal IQS450 berisi modulator/demodulator frekuensi tinggi yang memasok sinyal penggerak ke transduser.Ini menghasilkan medan elektromagnetik yang diperlukan digunakan untuk mengukur celahSirkuit kondisioner terbuat dari komponen berkualitas tinggi dan dipasang dalam ekstrusi aluminium.
