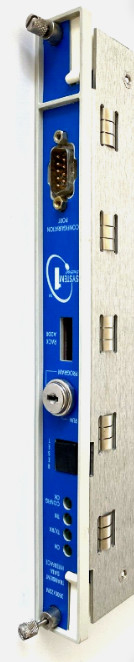

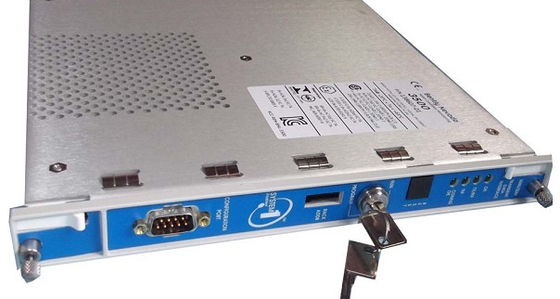

Bently Nevada 3500/22M 138607-01 Modul Antarmuka Data Transient Standar

Bently Nevada3500/22M 138607-01 Modul Antarmuka Data Transient Standar

Rincian produk:

Informasi tambahan:

Deskripsi:

3500 Transient Data Interface (TDI) adalah antarmuka antara sistem pemantauan 3500 dan perangkat lunak manajemen mesin System 1® Bently Nevada.TDI menggabungkan kemampuan 3500/20 Rack Interface Module dengan kemampuan pengumpulan data dari prosesor komunikasi seperti TDXnet. TDI beroperasi di slot RIM dari rak 3500 bersama dengan monitor seri M (3500/40M, 3500/42M, dll.) untuk secara terus menerus mengumpulkan data keadaan stabil dan bentuk gelombang transien dan melewati data ini melalui tautan Ethernet ke perangkat lunak hostPenangkapan data statis adalah standar dengan TDI, namun menggunakan opsional Channel Enabling Disk akan memungkinkan data dinamis atau sementara untuk ditangkap juga.TDI telah membuat perbaikan di beberapa bidang dibandingkan prosesor komunikasi sebelumnya selain menggabungkan fungsi Communication Processor dalam rak 3500.

TDI menyediakan fungsi-fungsi tertentu yang umum untuk seluruh rak, namun TDI bukan bagian dari jalur pemantauan kritis dan tidak memiliki efek pada operasi normal yang benar dari keseluruhan sistem pemantauan.Satu TDI atau RIM diperlukan per rakTDI hanya menempati satu slot di rak dan selalu berada di slot 1 (di sebelah catu daya).

Untuk aplikasi Triple Modular Redundant (TMR), Sistem 3500 membutuhkan versi TMR dari TDI.TMR TDI juga melakukan perbandingan saluran monitor. Konfigurasi 3500 TMR mengeksekusi pemungutan suara pemantauan menggunakan pengaturan yang ditentukan dalam opsi monitor. Menggunakan metode ini,TMR TDI terus membandingkan output dari tiga (3) monitor redundantJika TMR mendeteksi bahwa informasi dari salah satu monitor tidak lagi setara (dalam persentase yang dikonfigurasi) dengan dua yang tersisa,itu akan menandai monitor sebagai kesalahan dan menempatkan acara dalam daftar acara sistem.

Digunakan untuk menempatkan rak 3500 baik dalam mode RUN atau program. Mode RUN memungkinkan operasi normal dari rak dan mengunci perubahan konfigurasi.Mode PROGAM memungkinkan operasi normal rak dan juga memungkinkan konfigurasi rak lokal atau jarak jauhKunci dapat dilepas dari rak di posisi mana pun, memungkinkan saklar untuk tetap berada di posisi RUN atau PROGRAM.Mengunci saklar di posisi RUN memungkinkan Anda untuk membatasi tidak sah rak konfigurasi ulang. Mengunci saklar di posisi PROGRAM memungkinkan konfigurasi ulang jarak jauh dari rak kapan saja.

Relay untuk menunjukkan ketika rak 3500 beroperasi secara normal atau ketika kesalahan telah terdeteksi di dalam rak. Pengguna dapat memilih kontak OPEN atau CLOSED untuk mengumumkan kondisi NOT OK.Relay ini selalu beroperasi sebagai “Normally Energized”.

Disk ini digunakan untuk mengaktifkan jumlah saluran data dinamis yang akan didukung TDI; data dinamis mengacu pada kemampuan untuk mengumpulkan bentuk gelombang.Titik Steady-State adalah saluran yang mengumpulkan data bentuk gelombang baik karena perintah perangkat lunak atau karena peristiwa alarm, dan karenanya mendukung nilai saat ini, penangkapan bentuk gelombang terjadwal, dan penangkapan data alarm.Titik transisi memberikan semua fungsi titik Steady-State dengan kemampuan tambahan pengumpulan bentuk gelombang karena variasi parameter seperti kecepatan mesin.
