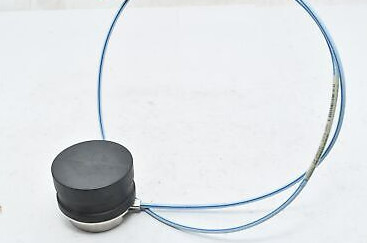

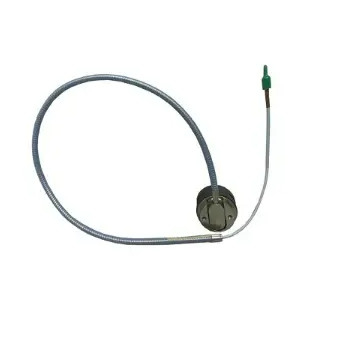

Bently Nevada 330876-02-10-00-00 3300XL 50mm Proximity Transducer System 50 mm Proximity Probe

Bently Nevada330876-02-10-00-00 3300XL 50mm Proximity Transducer Sistem 50 mm Proximity Probe

Rincian produk:

Informasi tambahan:

Deskripsi:

3300 XL 50 mm Transducer System terdiri dari probe 50 mm terpisah, kabel ekstensi, dan 3300 XL 50 mm Proximitor Sensor.Koil diameter besar memberikan sistem ini kisaran linier maksimum 27.9 mm (1100 mils), jangkauan linier terpanjang dari garis eddy current transducer kami. This linear range makes the 3300 XL 50 mm Transducer System ideal for measuring the differential expansion (DE) or rotor expansion (RX) of large steam turbine generators that results from the difference in growth rates between the turbine rotor and the machine stator (casing)Pengukuran Ekspansi Diferensial Pengukuran Ekspansi Diferensial dilakukan dengan menggunakan dua transduser jarak dekat yang mengamati kerah atau ramp beberapa jarak dari bantalan dorongan.Pengaturan pemasangan transduser khas yang membutuhkan transduser 3300 XL 50 mm jangkauan linier panjang termasuk:

• Dua transduser mengamati sisi yang sama dari kerah.
• Dua transduser input komplementer mengamati sisi yang berlawanan dari kerah, secara efektif menggandakan rentang DE yang dapat diukur.

Kriteria untuk memilih metode pemasangan adalah ukuran target yang tersedia, jumlah gerakan aksial rotor yang diharapkan, dan jenis target DE yang ada di mesin.Jika tinggi kerah cukup dan rentang pengukuran total yang diperlukan kurang dari 27.9 mm 1,1 inci, konfigurasi yang disukai untuk pengukuran redundan adalah menggunakan dua transduser yang mengamati sisi yang sama dari kerah.2 inci) dari total rentang diperlukan, memasang transduser dengan cara yang saling melengkapi di sisi yang berlawanan dari kerah ekspansi diferensial atau bahan target lainnya.

Probe 3300 XL 50 mm hadir dalam tiga konfigurasi kasus & benang untuk secara fisik menggantikan semua sistem standar 7200 50 mm (termasuk probe sisi dan belakang).Standar 7200 gaya pegangan masih tersedia sebagai

Aksesoris. Selain itu, sebuah bracket baru untuk menyesuaikan probe dengan 50 mm DE Integral transducer sliding mount base juga tersedia.394 V/mm (10 mV/mil) output yang identik dengan 7200 dan 50 mm DE Integral sistem, yang memungkinkan pelanggan untuk meningkatkan tanpa memerlukan perubahan dalam konfigurasi monitor.dan Proximitor Sensor) harus diganti dengan komponen 3300 XL 50 mm.

Informasi pesananrpembagian
