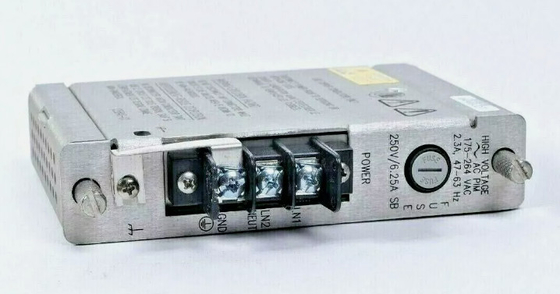

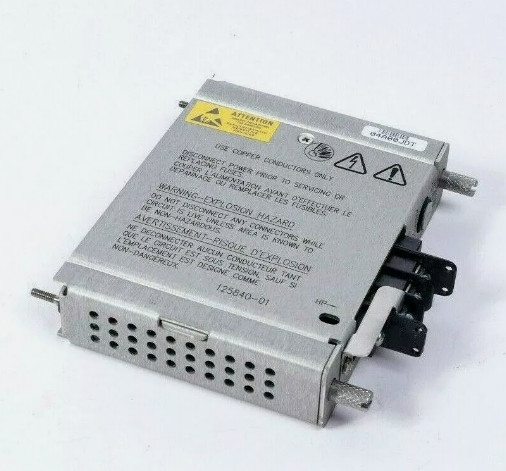

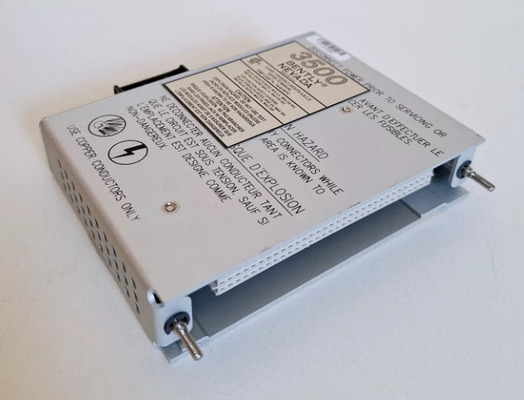

Bently Nevada 3500/15-02-02-00 125840-01 Pasokan Listrik Tegangan Tinggi AC Power Input Module (PIM)

Bently Nevada 3500/15-02-02-00 125840-01 Pasokan Listrik Tegangan Tinggi AC Power Input Module (PIM)

Rincian produk:

Informasi tambahan:

Deskripsi:

Sistem 3500 menyediakan pemantauan online terus menerus yang cocok untuk aplikasi perlindungan mesin,dan dirancang untuk memenuhi persyaratan standar American Petroleum Institute's API 670 untuk sistem tersebutSistem ini memiliki desain modular berbasis rak yang mencakup komponen berikut:

3500/05 Rack Instrumen (diperlukan)

Satu atau dua catu daya 3500/15 (diperlukan)

Modul 3500/22M Transient Data Interface (TDI) (diperlukan)

Satu atau lebih Modul Monitor 3500/XX (diperlukan)

Satu atau lebih 3500/32M (4-saluran) atau 3500/33 (16-saluran) Modul Relay (opsional)

Satu atau dua 3500/25 Keyphasor* Modul (opsional)

Satu atau lebih Modul Gerbang Komunikasi 3500/92 (opsional)

Modul Input/Output (I/O) (diperlukan)

3500/94M Tampilan VGA (opsional)

Penghalang keamanan intrinsik internal atau eksternal, atau isolasi galvanik untuk instalasi area berbahaya (opsional)

3500 Sistem Konfigurasi Perangkat Lunak (diperlukan) Komponen sistem dijelaskan secara lebih rinci dalam bagian berikut dan dalam lembar data masing-masing.

3500 Power Supplies adalah modul setengah tinggi dan harus dipasang di slot yang dirancang khusus di sisi kiri rak.Rak 3500 dapat berisi satu atau dua catu daya (kombinasi ac dan / atau DC) dan salah satu sumber dapat memberi daya rak penuhJika dipasang, pasokan kedua bertindak sebagai cadangan untuk pasokan utama.pasokan di slot bawah bertindak sebagai pasokan utama dan pasokan di slot atas bertindak sebagai pasokan cadanganMenghapus atau memasukkan salah satu modul pasokan listrik tidak akan mengganggu operasi rak selama pasokan listrik kedua dipasang.3500 Power Supplies menerima berbagai tegangan masukan dan mengubahnya menjadi tegangan yang dapat diterima untuk digunakan oleh modul 3500 lainnyaTiga versi Power Supply tersedia dengan Sistem Perlindungan Mesin Seri 3500 sebagai berikut:

• Daya AC

• Pasokan Daya DC Tegangan Tinggi

• Pasokan Daya DC Tegangan Rendah

3500/15 Power Supply dapat dipesan untuk AC atau DC input power, menyediakan kompatibilitas dengan sumber tegangan di seluruh dunia.3500 Rack dapat beroperasi dari satu pasokan, atau dual power supply dapat digunakan untuk menyediakan redundansi untuk situasi yang tidak dapat mentolerir gangguan daya.

Suplai ganda berada di posisi atas dan bawah slot rak paling kiri. Suplai redundan dapat menggunakan sumber tegangan yang terpisah.sumber daya utama (bawah) dapat beroperasi dengan daya 120 Vac sementara pasokan cadangan (atas) dapat didukung dari sumber 24 Vdc yang tidak terputus.

Setiap pasokan dapat secara individual menyediakan daya ke seluruh rak dan modulnya.pasokan bawah bertindak sebagai daya utama untuk rak sementara pasokan atas bertindak sebagai cadangan, siap untuk beroperasi secara instan dan otomatis sebagai pasokan rak utama tanpa mengganggu fungsi rak jika pasokan utama gagal.

Modul 3500/15 Power Supply memiliki fungsi pemantauan diri yang memungkinkannya untuk menentukan apakah semua tegangan keluaran berada dalam spesifikasi.Modul mengumumkan ini melalui Supply OK LED hijau pada panel depan pasokan listrik.
