ABE040 204-040-100-012 Sistem Rak 19 "Rak Dengan Tinggi 6U

ABE040 204-040-100-012rak sistem 19 "rak dengan tinggi 6U

Rincian produk:

Deskripsi:

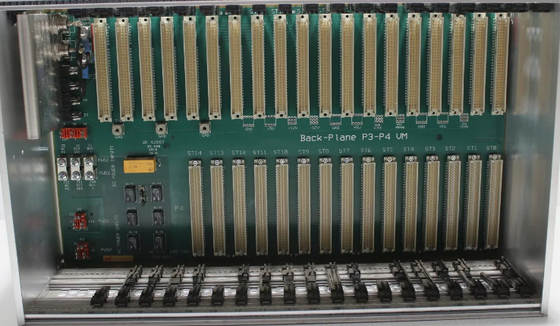

VM MPS dapat ditempatkan dalam rak 19 inci (84TE) dengan tinggi 6U (6HE), dikenal sebagaiRak sistem VM600. Ada dua jenis rak ini: ABE040 dan ABE042.

Sebuah ABE040 berisi kandang kartu depan dan kandang kartu belakang.

Penampilan panel depan dan panel belakang rak sepenuhnya tergantung pada jenis kartu yang dipasang di dua kandang kartu.

Sebagian besar kartu yang dipasang di belakang rak standar 19 " (ABE04x) menggunakan mekanisme kunci elektronik untuk membantu memastikan bahwa kartu dipasang di slot yang benar (misalnya,di slot langsung di belakang kartu pemrosesan terkait di bagian depan rak)Ini termasuk kartu IOC4T, IOC8T dan IRC4.

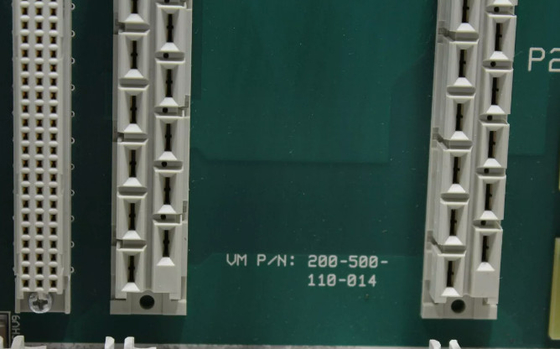

Dalam rak ABE04x, setiap slot dari backplane memiliki unik, kabel keras 4-digit kode biner

Kartu yang menerapkan mekanisme kunci elektronik ini memiliki bank micro-switch yangdapat digunakan untuk menugaskan nomor slot ke kartu.Kode ini disimpan dalam daftar penugasan nomor slot (alamat) pada kartu (IOC4T, IOC8T atau IRC4).

Setiap kartu membandingkan nomor slotnya dengan nomor slot kabel keras yang dikodekan di belakang rak. Hasil perbandingan biasanya ditampilkan pada LED SLOT ERROR di panel kartu:

• Jika kode identik, LED berwarna hijau.

• Jika kode tidak sama, LED merah.
