RLC16 200-570-101-013 Kartu Relay Di Stok Kartu Sistem ESD

RLC16 200-570-101-013Kartu Relay Di Stok Kartu Sistem ESD

Rincian produk:

Deskripsi:

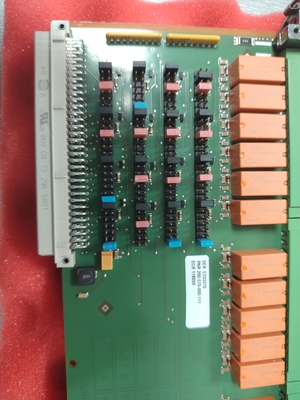

Panel RLC16 memiliki tiga terminal sekrup untuk masing-masing 16 relay.

Kontak relay yang biasanya tertutup

• TIDAK Kontak relay yang biasanya terbuka

• COM Kontak relay umum.

Perilaku sebenarnya dari setiap relay individu tergantung pada jumper pada kartu RLC16, misalnya, relay dapat dikonfigurasi untuk energi normal (NE) atau energi normal (NDE).

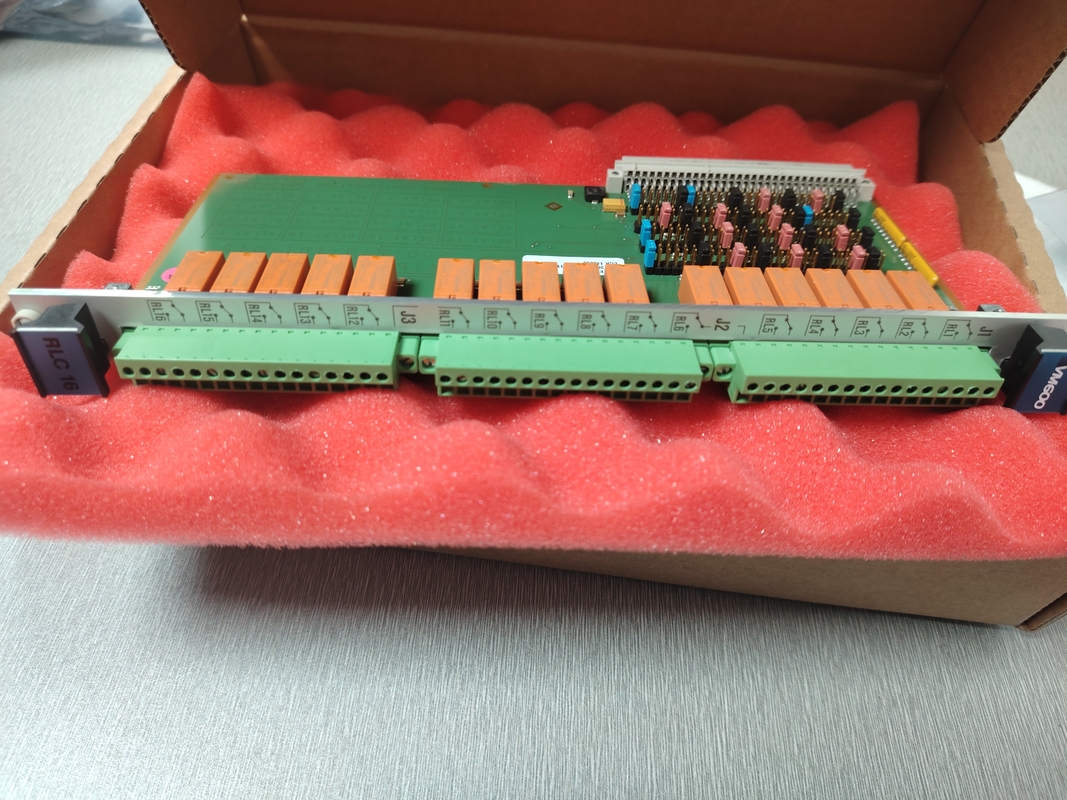

Panel RLC16 (belakang rak) berisi tiga strip terminal, yang diidentifikasi sebagai J1, J2 dan J3.Terminal sekrup dapat menerima kawat dengan perpisahan ≤ 1.5 mm2.

Setiap soket dan konektor pergaulan dapat dilengkapi dengan sistem kunci mekanis untuk mencegah koneksi yang salah.

RLC16 digunakan untuk melengkapi relay on-board (lokal) pada kartu IOC4T dan IOC8T. Jumper pada RLC16 harus diatur pada saat yang sama dengan kartu ini dikonfigurasi.

Kartu RLC16 tidak mengandung mekanisme kunci elektronik untuk mencegahnya dipasang di slot yang salah dari rak sistem VM.Ini karena RLC16 tidak mengandung kecerdasan (yaitu, tidak diprogram dengan konfigurasi) dan tidak berfungsi sebagai pasangan kartu (seperti MPC4 / IOC4T atau AMC8 / IOC8T).

Meskipun kartu RLC16 dapat dipasang di hampir setiap slot rak,lokasi slot sebenarnya dari kartu RLC16 dalam sistem yang dikonfigurasi ditentukan oleh Open Collector (OC) Bus dan rincian lain dari konfigurasi sistem VM MPS.
