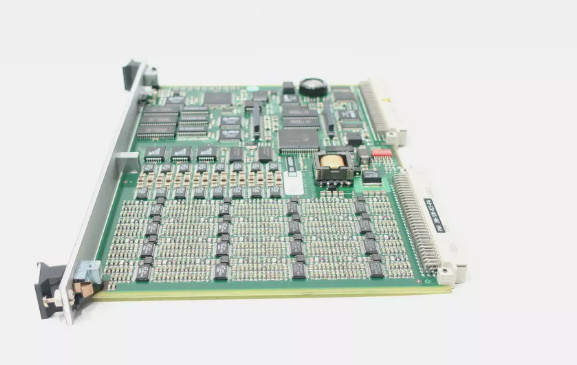

CMC16 200-530-012-012 Kartu Pemantauan Kondisi

CMC16 200-530-012-012 Kartu Pemantauan Kondisi

Rincian produk:

Deskripsi:

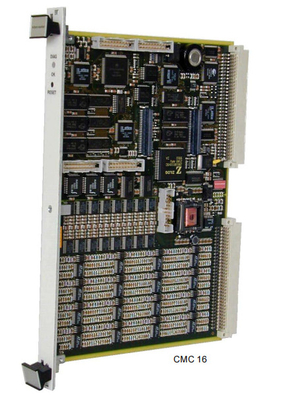

Kartu Pemantauan Kondisi CMC 16 adalah elemen sentral dalam Sistem Pemantauan Kondisi (CMS) seri VM.

Unit Pemerolehan Data (DAU) front-end cerdas ini digunakan bersama dengan perangkat lunak VM CMS untuk memperoleh,menganalisis dan mengirimkan hasil ke komputer host melalui modul CPU M seri VM600 dengan pengontrol Ethernet atau langsung melalui tautan serial.

Input sepenuhnya dapat diprogram dan dapat menerima sinyal yang mewakili kecepatan, referensi fase, getaran (akselerasi, kecepatan atau perpindahan), tekanan dinamis, rotor airgap dan profil kutub,setiap sinyal dinamis atau setiap sinyal kuasi-statis. Sinyal dapat dimasukkan dari Kartu Perlindungan Mesin (MPC 4) yang berdekatan melalui VM600 ¢Raw Bus ¢ dan ¢Tacho Bus ¢ atau secara eksternal melalui konektor terminal sekrup pada IOC 16T.Modul IOC 16T juga memungkinkan pengkondisian sinyal dan perlindungan EMC dan memungkinkan input untuk diarahkan ke CMC 16, yang mencakup 16 traceable programmable anti-aliasing filter, dan Analog-to-Digital Converters (ADC).Konversi dari domain waktu ke domain frekuensi (Fast Fourier Transform), ekstraksi band, konversi unit, pemeriksaan batas, dan komunikasi dengan sistem host.

10 output yang tersedia per saluran dapat mencakup RMS, puncak, puncak-puncak, puncak sejati, nilai puncak-puncak sejati, Gap, Smax, atau band yang dapat dikonfigurasi berdasarkan spektrum yang diperoleh secara sinkron atau asinkron.Percepatan (g), kecepatan (dalam / detik, mm / detik) dan perpindahan (mil, mikron) sinyal diselenggarakan untuk dan dapat dikonversi untuk ditampilkan ke standar apapun.,misalnya, hanya jika perubahan nilai melebihi ambang batas yang telah ditentukan sebelumnya.

CMC 16 memperoleh dan memproses data resolusi tinggi yang ditangkap pada interval yang dijadwalkan atau pada deteksi alarm (bentuk gelombang, spektrum dan orbit).Jenis jendela, modus rata-rata dan jumlah rata-rata sepenuhnya dapat dikonfigurasi.Kapasitas juga ada untuk memicu pengambilan data berbasis waktu yang diperpanjang selama beberapa menit menggunakan Mode Oscilloscope karena ini dapat memberikan data yang berharga, terutama saat mesin dimulai.

Fitur

• 16 saluran dinamis yang dapat dikonfigurasi secara individual
• 16 filter anti-aliasing paralel yang dapat diprogram dan ADC
• 4 saluran pertama juga dapat dikonfigurasi sebagai input tacho
• 12 saluran terakhir juga dapat dikonfigurasi sebagai nilai proses
• Arsitektur ME
• Pengambilan sampel sinkron dan asinkron yang dapat dikonfigurasi
• FFT resolusi tinggi 3200 baris
• 10 output diproses yang dapat dikonfigurasi sepenuhnya per saluran, yang bisa berupa band frekuensi atau output berbasis domain waktu
• 6 alarm yang dapat dikonfigurasi per output yang diproses dengan hysteresis deadband
• Pembalakan pohon berdasarkan jadwal, “on-alarm” dan “on exception”
• Penyimpanan buffer di kapal
• Indikasi status dengan LED 3 warna di panel depan
• Masuk / keluar kartu langsung dengan konfigurasi otomatis
• Opsi komunikasi Ethernet dan Serial RS-4851
