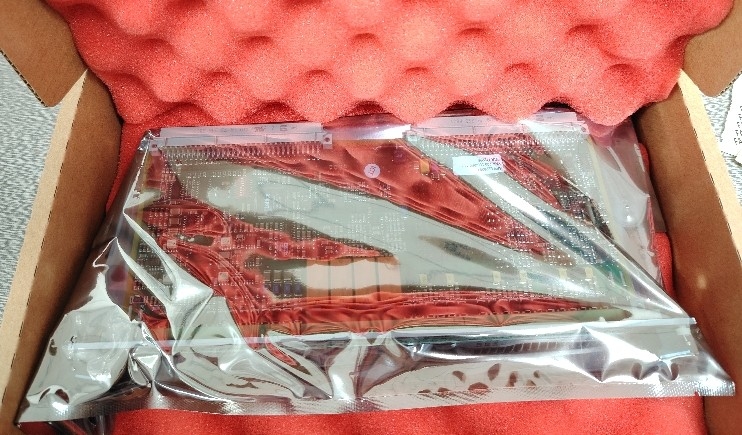

IOC4T 200-560-000-019 Kartu I/O bertindak sebagai antarmuka sinyal Perlindungan Mesin dan Pemantauan Kondisi Dasar

IOC4T 200-560-000-019Kartu I/O ActsAsA SapiAkuantarmukaPerlindungan mesin dan/atau pemantauan kondisi dasar

Rincian produk:

Informasi tambahan:

Deskripsi:

Kartu input / output IOC4T bertindak sebagai antarmuka sinyal untuk kartu perlindungan mesin seri MPC4, dari lini produk.Hal ini dipasang di bagian belakang rak dan terhubung langsung ke belakang rak melalui dua konektor.

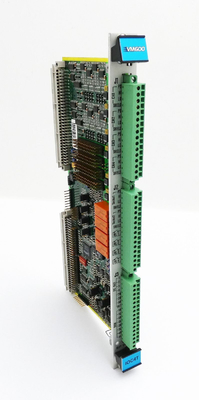

Panel depan IOC4T berisi konektor strip terminal untuk kabel transmisi yang berasal dari rantai pengukuran (sensor dan/atau conditioner sinyal).Konektor sekrup-terminal juga digunakan untuk input semua sinyal dari dan output semua sinyal ke setiap sistem kontrol eksternal.

Kartu IOC4T melindungi semua input dan output terhadap interferensi elektromagnetik (EMI) dan lonjakan sinyal dan juga memenuhi standar kompatibilitas elektromagnetik (EMC).

IOC4T berisi empat relay lokal yang dapat dikaitkan dengan sinyal alarm tertentu di bawah kontrol perangkat lunak.ini dapat digunakan untuk menandakan kesalahan MPC4 atau masalah yang terdeteksi oleh alarm umum (Sensor OK, Alarm dan Bahaya) dalam aplikasi khas.

Untuk informasi lebih lanjut tentang penggunaan pasangan kartu MPC4/IOC4T secara umum, lihat manual perangkat keras sistem perlindungan mesin (MPS) dan manual perangkat lunak.Untuk informasi tentang penggunaan pasangan kartu MPC4/IOC4T dalam konteks keamanan fungsional, lihat lihat manual keselamatan fungsional.

Informasi Pemesanan

Versi dari kartu IOC4T tersedia dengan lapisan konformal (varnish) yang diterapkan pada sirkuit kartu untuk perlindungan lingkungan tambahan terhadap bahan kimia, debu,kelembaban dan suhu ekstrem.

Pada tahun 2017, pasangan kartu perlindungan mesin MPC4 / IOC4T ditingkatkan agar sesuai dengan RoHS dan memberikan impedansi output sinyal dinamis buffered yang berkurang,yang membutuhkan desain ulang dari yang mendasari buffered sirkuit output sinyal dinamisOleh karena itu, versi yang berbeda dari pasangan kartu perlindungan mesin MPC4/IOC4T yang digunakan adalah:

• Versi terbaru dari MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 dan 200-510-SSS-313 atau lebih baru) dan IOC4T (PNR 200-560-000-114 dan 200-560-000-212 atau lebih baru),yang sesuai dengan RoHS dan memiliki impedansi output 50 Ω.

• Versi IOC4T sebelumnya (PNR 200-510-SSS-114, 200-510-SSS-213 dan 200-510-SSS-312 atau sebelumnya) dan IOC4T (PNR 200-560-000-113 dan 200-560-000-211 atau sebelumnya),yang tidak sesuai dengan RoHS dan memiliki impedansi output 2000 Ω.

SSS mewakili versi firmware (perangkat lunak tertanam) dan Hh versi perangkat keras. H peningkatan adalah untuk modifikasi besar yang dapat mempengaruhi interchangeability produk.Peningkatan h adalah untuk modifikasi kecil yang tidak mempengaruhi interchangeability.
