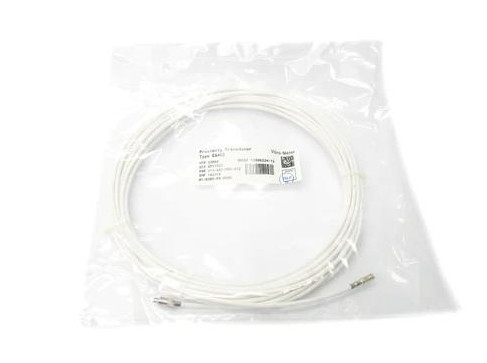

TQ412 111-412-000-013 Sistem pengukuran kedekatan sensor tanpa kontak

TQ412 111-412-000-013 Sistem pengukuran kedekatan Sensor tanpa kontak

Rincian produk:

Deskripsi:

Sistem pengukuran Proximity memungkinkan pengukuran tanpa kontak pergeseran relatif elemen mesin yang bergerak.Hal ini sangat cocok untuk mengukur getaran relatif dan posisi aksial poros mesin berputar, seperti yang ditemukan dalam turbin uap, gas dan hidrolik, serta dalam alternator, turbo-kompresor dan pompa.

Sistem ini didasarkan pada transduser TQ 402 atau TQ 412 tanpa kontak dan pengkondisioner sinyal IQS 450.Sistem output tegangan atau arus sebanding dengan jarak antara ujung transduser dan target, seperti poros mesin.

Bagian aktif transduser adalah sebuah kumparan kawat yang dibentuk di dalam ujung perangkat, terbuat dari Torlon ® (polyamide-imide).Bahan target harusVersi TQ 412 dimaksudkan untuk aplikasi pemasangan terbalik.TQ 402 / 412 memiliki kabel koaksial integral, diakhiri dengan konektor koaksial miniatur yang mengunci sendiri.Kondisioner sinyal IQS 450 berisi modulator frekuensi tinggi / demodulator yang memasok sinyal drive ke transduser. Ini menghasilkan medan elektromagnetik yang diperlukan untuk mengukur celah. sirkuit kondisioner terbuat dari komponen berkualitas tinggi dan dipasang dalam ekstrusi aluminium.

Transduser TQ 402 dan TQ 412 dapat dipasangkan dengan kabel ekstensi EA 402 tunggal untuk secara efektif memperpanjang bagian depan.kotak persimpangan dan pelindung interkoneksi tersedia untuk perlindungan mekanis dan lingkungan dari koneksi antara kabel integral dan ekstensi.

Sistem kedekatan dapat didukung oleh modul pemrosesan sinyal yang terkait atau catu daya rak.

Informasi Pemesanan
