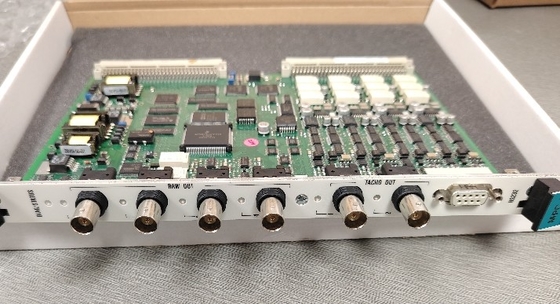

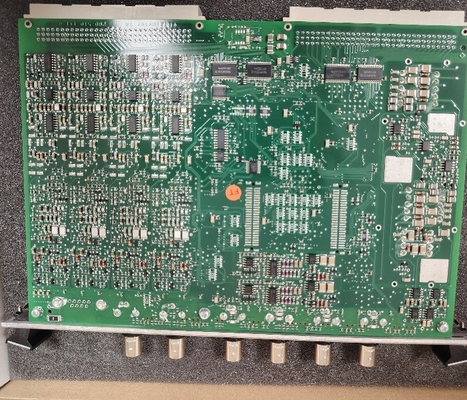

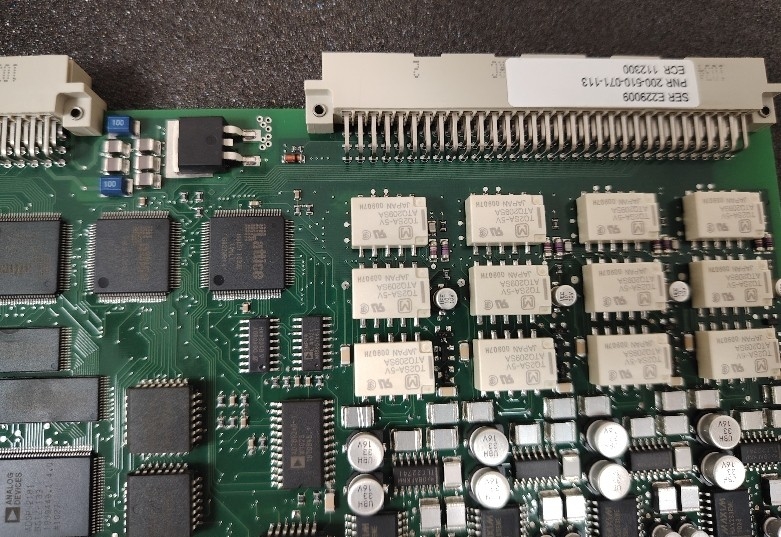

MPC4 200-510-041-022 Kartu Perlindungan Mesin hingga dua kecepatan input secara bersamaan

MPC4 200-510-041-022 Kartu Perlindungan Mesin hingga dua input kecepatan secara bersamaan

Rincian produk:

Informasi tambahan:

Deskripsi:

Kartu perlindungan mesin MPC4 adalah elemen sentral dalam sistem perlindungan mesin seri VM (MPS), dari lini produk VM.Kartu yang sangat serbaguna ini mampu mengukur dan memantau hingga empat masukan sinyal dinamis dan hingga dua masukan kecepatan secara bersamaan

MPC4 melakukan tes diri dan rutinitas diagnostik pada daya. the card’s built-in “OK system” continuously monitors the level of signals provided by a measurement chain (sensor and/or signal conditioner) and indicates any problem due to a broken transmission line, sensor atau kondisioner sinyal yang rusak.

Kartu MPC4 tersedia dalam tiga versi: versi “standar”, versi “circuit terpisah” dan versi “safety” (SIL),yang semuanya berfungsi sebagai pasangan kartu menggunakan kartu input/output IOC4T yang sesuai.

Kartu MPC4 tersedia dalam versi yang berbeda, termasuk versi “standar”, “circuit terpisah” dan “safety” (SIL).beberapa versi tersedia dengan lapisan sesuai yang diterapkan pada sirkuit kartu untuk perlindungan lingkungan tambahan terhadap bahan kimia, debu, kelembaban dan suhu ekstrem.

MPC4 kartu kecepatan/fase referensi (takometer) saluran dan setiap pengolahan terkait, dan narrow-band (pelacakan) pemrosesan tidak valid untuk digunakan dalam aplikasi sistem yang terkait dengan keselamatan.Mode pemrosesan kartu MPC4 ini (fungsi pemrosesan sinyal) tidak termasuk dalam sertifikasi SIL 1 untuk kartu dan tidak boleh dikonfigurasi dan digunakan dalam konteks keamanan fungsional..

Informasi Pemesanan

Versi dari kartu MPC4 tersedia dengan lapisan konformal (varnish) yang diterapkan pada sirkuit kartu untuk perlindungan lingkungan tambahan terhadap bahan kimia, debu,kelembaban dan suhu ekstrem.

Pada tahun 2017, pasangan kartu perlindungan mesin MPC4 / IOC4T ditingkatkan untuk (1) sesuai dengan RoHS dan memberikan impedansi output sinyal dinamis yang dipotong,yang membutuhkan desain ulang dari yang mendasari buffered sirkuit output sinyal dinamisOleh karena itu, versi yang berbeda dari pasangan kartu perlindungan mesin MPC4/IOC4T yang digunakan adalah:

• Versi terbaru dari MPC4 (PNR 200-510-SSS-115, 200-510-SSS-214 dan 200-510-SSS-313 atau lebih baru) dan IOC4T (PNR 200-560-000-114 dan 200-560-000-212 atau lebih baru),yang sesuai dengan RoHS dan memiliki impedansi output 50 Ω.

• Versi IOC4T sebelumnya (PNR 200-510-SSS-114, 200-510-SSS-213 dan 200-510-SSS-312 atau sebelumnya) dan IOC4T (PNR 200-560-000-113 dan 200-560-000-211 atau sebelumnya),yang tidak sesuai dengan RoHS dan memiliki impedansi output 2000 Ω.

SSS mewakili versi firmware (perangkat lunak tertanam) dan Hh versi perangkat keras. H peningkatan adalah untuk modifikasi besar yang dapat mempengaruhi interchangeability produk.Peningkatan h adalah untuk modifikasi kecil yang tidak mempengaruhi interchangeability.
