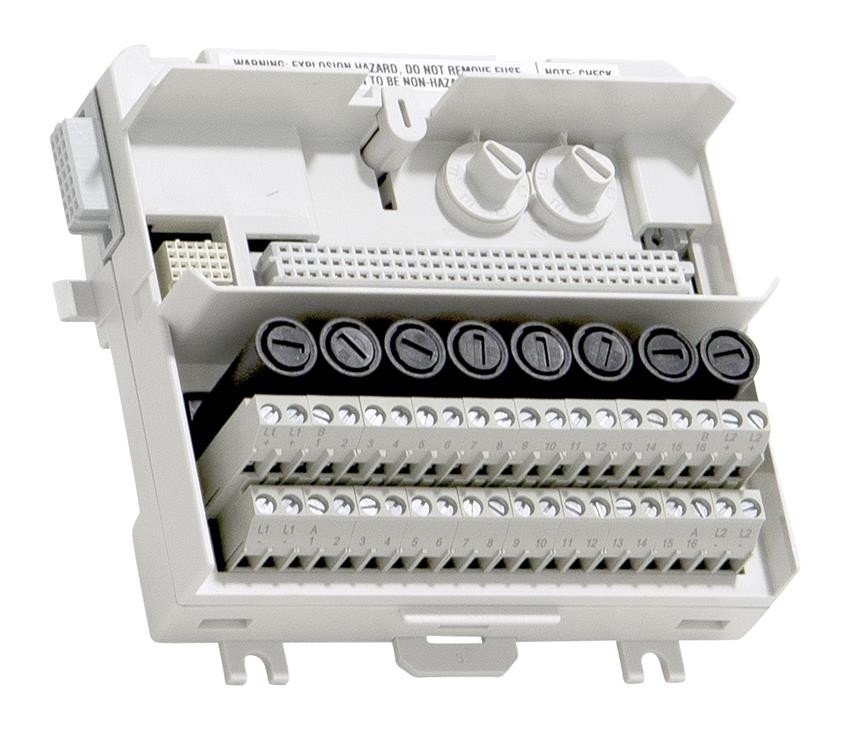

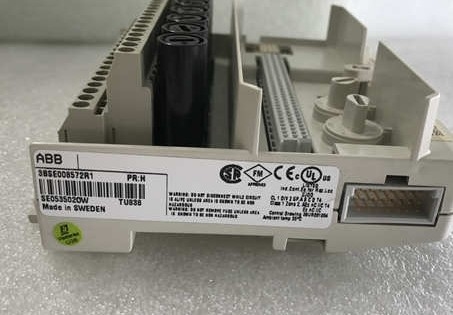

ABB TU838 3BSE008572R1 Unit Terminasi Blok Terminal Terpanjang Baru

ABB TU838 3BSE008572R1 Unit Terminasi Blok Terminal Terpanjang Baru

Rincian produk:

Informasi tambahan:

Deskripsi:

TU838 MTU dapat memiliki hingga 16 saluran I/O. Tegangan nominal maksimum adalah 50 V dan arus nominal maksimum adalah 3 A per saluran. MTU mendistribusikan ModuleBus ke modul I/O dan ke MTU berikutnya.Ini juga menghasilkan alamat yang benar ke modul I / O dengan mengalihkan sinyal posisi keluar ke MTU berikutnyaMTU dapat dipasang pada rel DIN standar. MTU memiliki kunci mekanis yang mengunci MTU ke rel DIN. ABB TU838 adalah MTU yang dirancang untuk sistem kontrol terdistribusi System 800xA ABB.

TU838 MTU (Module Termination Unit) dirancang untuk memfasilitasi distribusi ModuleBus ke modul I/O dan MTU berikutnya dalam sistem otomatisasi industri.Ini memainkan peran penting dalam menghasilkan sinyal alamat yang benar untuk modul I / O dengan mengalihkan sinyal posisi keluar ke MTU berikutnya. Dua tombol mekanis digunakan untuk mengkonfigurasi MTU untuk berbagai jenis modul I/O. Ini hanya konfigurasi mekanis dan tidak mempengaruhi fungsionalitas MTU atau modul I/O.Setiap kunci memiliki enam posisi, yang memberikan jumlah total 36 konfigurasi yang berbeda.

Ini menyediakan konektivitas untuk hingga 16 saluran I/O antara perangkat lapangan dan sistem kontrol. TU838 adalah Extended Module Termination Unit yang menampilkan 2x4 outlet transduser yang disambung,16 terminal sinyal, 2x4 terminal kembali, dan 2x2 terminal L + dan L- modul ini dirancang untuk pemasangan horizontal.Modul ini menggunakan protokol komunikasi standar untuk memastikan pertukaran data yang efisien dengan sistem 800xA. Ia bekerja pada spesifikasi tegangan dan arus tertentu, yang terperinci dalam dokumentasi teknis.

TU813 adalah 8 saluran 250 V kompak modul terminasi unit (MTU) untuk S800 I / O. TU813 memiliki tiga baris crimp snap-in konektor untuk sinyal medan dan proses koneksi daya.MTU adalah unit pasif yang digunakan untuk menghubungkan kabel lapangan ke modul I / O. Ini juga berisi bagian dari ModuleBus. Tegangan nominal maksimum adalah 250 V dan arus nominal maksimum adalah 3 A per saluran.Ini juga menghasilkan alamat yang benar ke modul I / O dengan mengalihkan sinyal posisi keluar ke MTU berikutnya.

ABB TU838 (3BSE008572R1) adalah modul input/output khusus yang dirancang untuk digunakan dalam kerangka sistem kontrol ABB 800xA.Modul ini memainkan peran penting dalam otomatisasi proses industri dan sangat cocok untuk aplikasi yang kompleks di sektor seperti pembangkit listrikModul TU838 adalah bagian dari keluarga Sistem 800xA dan dirancang untuk memfasilitasi komunikasi mulus antara perangkat lapangan dan sistem kontrol.Ini dioptimalkan untuk menangani berbagai jenis sinyal, memastikan fleksibilitas dan kemampuan beradaptasi dalam lingkungan industri yang beragam.

Tautan lembar data:

ABB TU838 3BSE008572R1.pdf
