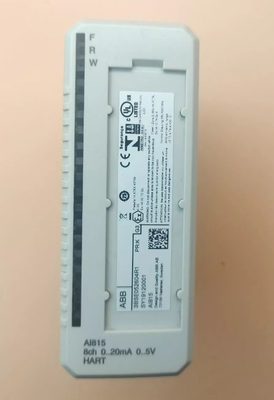

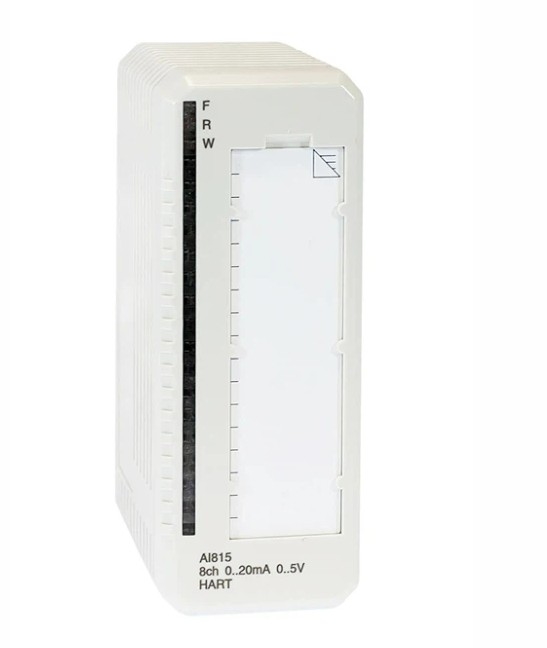

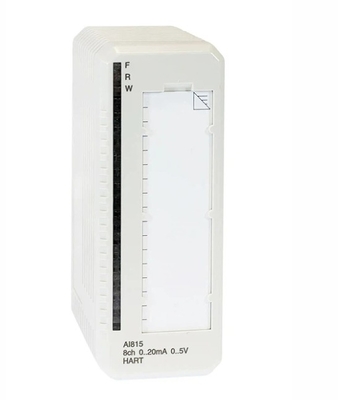

ABB AI815 3BSE052604R1 Modul Masuk Analog Unit Transmisi Maksimal

ABB AI815 3BSE052604R1 Modul Masuk Analog Unit Transmisi Maksimal

Rincian produk:

Informasi tambahan:

Deskripsi:

Modul Masukan Analog AI815 memiliki 8 saluran. Modul dapat dikonfigurasi untuk input tegangan atau arus. Sinyal arus dan tegangan tidak dapat dicampur pada modul I/O yang sama.Tegangan dan arus masuk mampu menahan tegangan tinggi atau rendah setidaknya 11 V d.c. Resistensi input untuk tegangan input lebih besar dari 10 M ohm, dan resistensi input untuk arus input adalah 250 ohm.Modul mendistribusikan pasokan pemancar kompatibel eksternal HART ke setiap saluranIni menambahkan koneksi sederhana untuk mendistribusikan pasokan ke pemancar 2-kawat atau 3-kawat.Jika sumber daya eksternal digunakan untuk memberi makan pemancar HART, sumber daya harus kompatibel dengan HART.

ABB 3BSE052604R1 Analog Input HART 8 saluran, 0(4)..20mA, 0(1)..5V, 12bit, ujung tunggal.AI815 dilengkapi dengan kemampuan input analog canggih untuk pengolahan sinyal yang tepat dan dapat diandalkan. Desain modul yang dapat diskalakan memungkinkan fleksibilitas dalam memperluas sistem kontrol Anda sesuai kebutuhan. Manfaat dari pemrosesan sinyal analog yang cepat dan akurat,memastikan kontrol real-time dalam aplikasi AndaKonstruksinya yang ringan memastikan penanganan yang mudah selama pemasangan dan pemeliharaan.

Modul Masukan Analog AI815 memiliki 8 saluran dan mendukung input tegangan atau arus. Setiap saluran modul didedikasikan untuk input tegangan atau arus;Mereka tidak dapat dicampur pada modul I/0 yang sama.Modul dapat menahan kondisi overvoltage atau undervoltage hingga 11 V DC. Resistensi input lebih besar dari 10 M ((2) untuk input tegangan dan 250 (untuk input arus.Ini mendistribusikan eksternal HART-kompatibel pemancar pasokan untuk setiap saluran, yang memfasilitasi koneksi ke pemancar 2-kawat atau 3-kawat.

Hal ini dapat diintegrasikan ke dalam sistem bus ABB, seperti PROFIBUS atau MODBUS, untuk memfasilitasi pertukaran data dengan komputer atas atau unit kontrol lainnya.Semua manual disediakan sebagai dokumen elektronik pada CD-ROM. Format file adalah Adobe Portable Document Format (PDF), yang merupakan standar de facto untuk dokumen portabel di Internet. Anda dapat membacanya secara berurutan seperti dokumen konvensional,atau mencari dan mencetak bagian-bagian yang diperlukan dari dokumen elektronik ini, misalnya.

Tautan lembar data:

ABB AI815 3BSE052604R1.pdf
