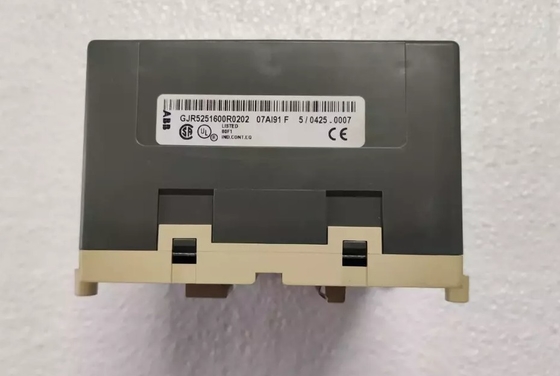

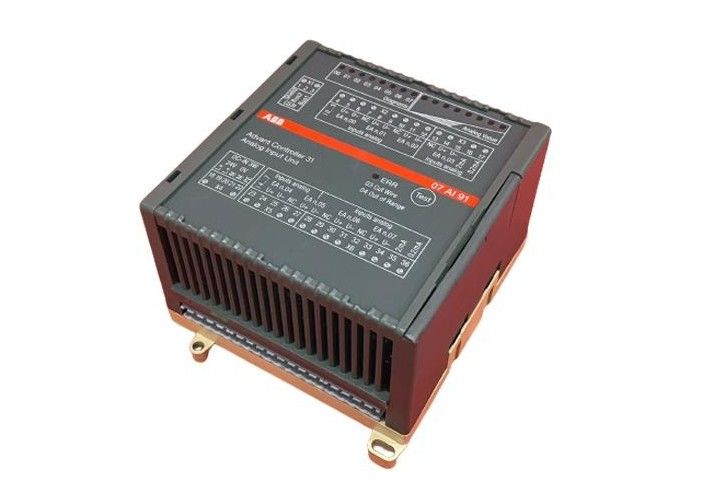

ABB 07AI91 GJR5251600R0202 Unit Masukan Kontroler Modul I/O Analog

ABB 07AI91 GJR5251600R0202 Unit Masukan Kontroler Modul I/O Analog

Rincian produk:

Informasi tambahan:

Deskripsi:

Tujuan Modul input analog 07 AI 91 digunakan sebagai modul jarak jauh di bus sistem CS31.Saluran dapat dikonfigurasi berpasangan untuk koneksi sensor suhu atau tegangan berikut:: ± 10 V / ± 5 V / ± 500 mV / ± 50 mV 4...20 mA (dengan resistor eksternal 250 Ω) Pt100 / Pt1000 dengan linearisasi.Hanya sensor yang terisolasi secara listrik yang dapat digunakanKisaran ± 5 V juga dapat digunakan untuk mengukur 0..20 mA dengan resistor eksternal 250 Ω tambahan.

Konfigurasi saluran input serta pengaturan alamat modul dilakukan dengan switch DIL. 07 AI 91 menggunakan satu alamat modul (nomor grup) dalam rentang input kata.Masing-masing dari 8 saluran menggunakan 16 bitUnit ini didukung dengan 24 V DC. Sambungan bus sistem CS31 terisolasi listrik dari sisa unit.Modul ini menawarkan sejumlah fungsi diagnostik (lihat bab "Diagnosis dan tampilan")Fungsi diagnostik melakukan kalibrasi diri untuk semua saluran.

Referensi unit 07AI91 - GJR5251600R0202 dan merek ABB adalah bagian dari kisaran AC31. 07 AI 91 menggunakan satu alamat modul (nomor grup) dalam kisaran input kata.Unit ini didukung dengan 24 V DCKoneksi bus sistem CS31 terisolasi secara listrik dari unit lainnya.Fungsi diagnostik melakukan kalibrasi diri untuk semua saluran. modul seri AC800M, suku cadang robot industri seri DSQC, Bailey INFI 90,800xA, Advant OCS dengan Master Software, Advant OCS dengan perangkat lunak MOD 300,Freelance - Sistem kontrol terdistribusi untuk industri proses Symphony Melody, Satt OCS, Symphony DCI System Six, Harmony / INFI 90, sistem keamanan, dll.

Semua modul input analog melakukan konversi analog-digital internal. Setelah konversi, nilai analog diwakili dengan 8 atau 12 bit, tergantung pada resolusi.Untuk memproses dan menyimpan bit yang relevan ini (bit yang berisi informasi analog)Semua modul output analog melakukan konversi digital-analog internal.Nilai digital sebelum konversi (terdiri dari 8 atau 12 bit yang relevan) disimpan dalam kata 16-bit.

Tautan lembar data:

ABB 07AI91 GJR5251600R0202.pdf
