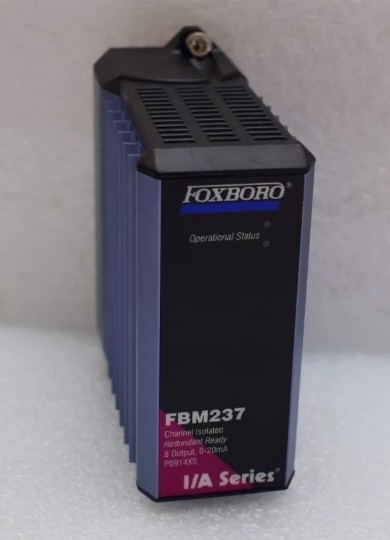

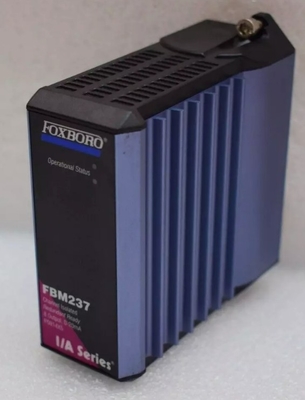

Foxboro FBM237 P0914XS Delapan Saluran Output Analog 0-20 mA Sinyal Elektrik Kompatibel Dengan Perangkat Lapangan HART

Foxboro FBM237 P0914XS Delapan saluran analogSinyal 0-20 mA secara listrik kompatibel dengan perangkat medan HART

Rincian produk:

Informasi tambahan:

Deskripsi:

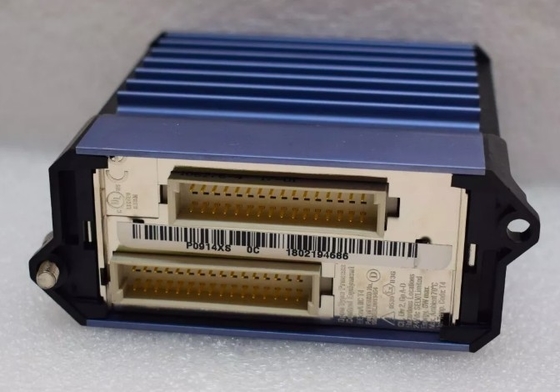

FBM237 memiliki desain modular, dengan eksterior aluminium ekstrusi yang tangguh untuk perlindungan fisik sirkuit.Lapisan yang dirancang khusus untuk pemasangan FBM memberikan berbagai tingkat perlindungan lingkungan, sampai lingkungan yang keras (Kelas G3), menurut Standard ISA S71.04.

FBM237, 0 sampai 20 mA Output Module berisi delapan saluran. Output terisolasi galvanis dari saluran lain dan tanah.atau sebagai pasangan redundant (dua FBM237). Ketika digunakan sebagai pasangan redundan, sinyal output lapangan dihubungkan ke satu perakitan terminasi umum. Setiap modul dalam pasangan secara independen memegang output pada nilai output yang ditentukan.

Modul ini dipasang pada baseplate Modular Standar, yang dapat menampung hingga delapan Fieldbus Module.dan termasuk konektor sinyal untuk Fieldbus redundant, daya DC independen redundant, dan kabel terminasi.

Modul redundant harus ditempatkan di pasangan posisi ganjil/pas pada baseplate (posisi 1 dan 2, 3 dan 4, 5 dan 6, atau 7 dan 8).modul adaptor redundant ditempatkan pada dua konektor kabel terminal baseplate yang berdekatan untuk menyediakan koneksi kabel terminal tunggalSebuah kabel terminasi tunggal terhubung dari adaptor redundant ke TA terkait.

FBM237 dipasang pada baseplate modular. baseplate dapat dipasang pada rel DIN (horisontal atau vertikal), atau secara horizontal pada rak 19 inci menggunakan kit pemasangan.Modul yang berlebihan harus ditempatkan di posisi ganjil dan bahkan yang berdekatan pada baseplate (posisi 1 dan 2, 3 dan 4, 5 dan 6, atau 7 dan 8) bersama dengan adaptor redundansi yang sesuai.

Link lembar data:

Foxboro FBM237 P0914XS.pdf
