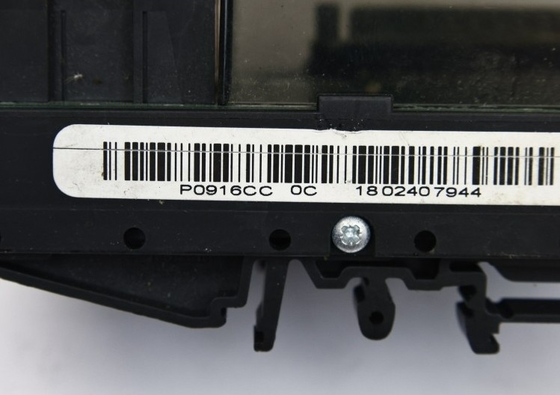

Foxboro P0916CC FBM237 Sinyal 0-20 mA kompatibel secara listrik dengan perangkat lapangan HART dan modul redundant

Foxboro P0916CC FBM237 sinyal 0-20 mA secara listrik kompatibel dengan perangkat lapangan HART dan modul redundant

Rincian produk:

Informasi tambahan:

Deskripsi:

FBM237, 0 sampai 20 mA Output Module berisi delapan saluran. Output terisolasi galvanis dari saluran lain dan tanah.atau sebagai pasangan redundant (dua FBM237).

Sebuah blok fungsi output analog redundant, AOUTR, digunakan untuk setiap pasangan output redundant.

Pada setiap siklus eksekusi output yang sama menulis dikirim ke kedua modul, sepenuhnya melatih fieldbus dan sirkuit logika dari setiap modul.outputnya didorong ke 0 mA dan saluran yang sesuai dalam modul yang baik secara otomatis terus memasok arus yang tepat.

FBM237 memiliki desain modular, dengan eksterior aluminium ekstrusi yang tangguh untuk perlindungan fisik sirkuit.Lapisan yang dirancang khusus untuk pemasangan FBM memberikan berbagai tingkat perlindungan lingkungan, sampai lingkungan yang keras (Kelas G3), menurut Standard ISA S71.04.

Untuk aplikasi konfigurator sistem dan untuk pemantauan sistem lainnya melalui SMON, System Manager, dan SMDH, modul FBM237 yang berlebihan tampaknya terpisah, modul yang tidak berlebihan.Redundansi fungsional untuk modul ini disediakan oleh blok kontrol terkait mereka.

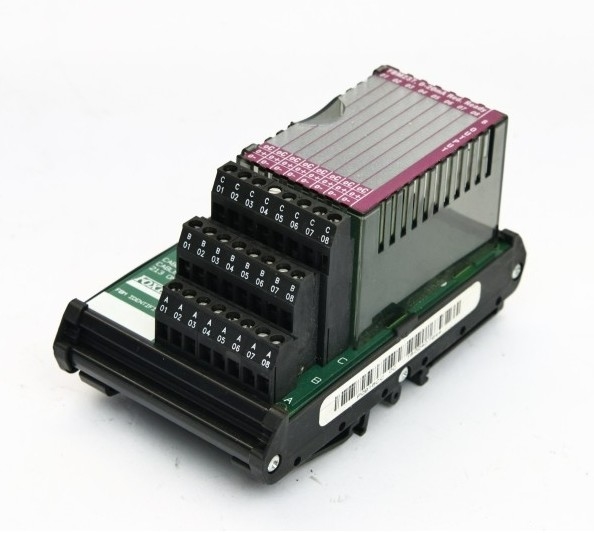

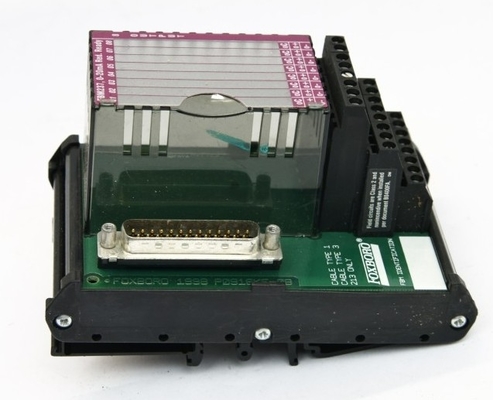

Sinyal I/O lapangan terhubung ke subsistem FBM melalui pemasangan terminal yang dipasang di rel DIN. TAs yang digunakan dengan FBM237 dijelaskan dalam “PEMASANGAN TERMINASI DAN KABEL”.

Link lembar data:

Foxboro P0916CC FBM237.pdf
