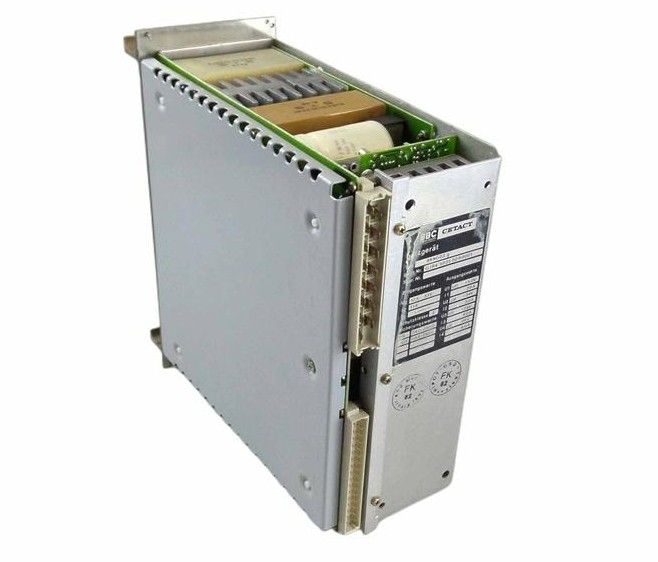

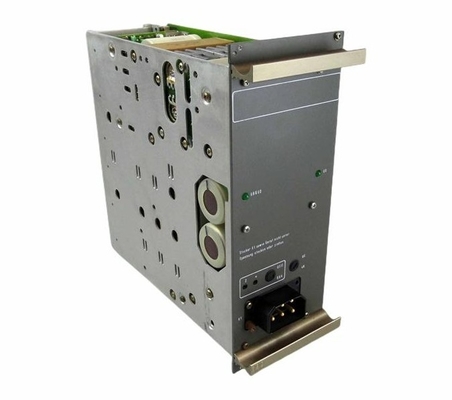

ABB 89NG03 GJR4503500R0001 Modul Sumber Daya Untuk Generasi Tegangan Bus Stasiun

ABB 89NG03 GJR4503500R0001 Modul Sumber Daya Untuk Generasi Tegangan Bus Stasiun

Rincian produk:

Deskripsi:

Modul catu daya 89NG03 digunakan untuk beralih dan menghasilkan tegangan yang diperlukan di sub-bar bus stasiun dari stasiun pemrosesan serbaguna PROCONTROL.Karena setiap modul sub-rak memiliki suplai tegangan sendiri, perangkat catu daya digunakan total 4 kali untuk stasiun pemrosesan serbaguna.Tegangan positif USE yang diberikan melalui konektor X1 dihidupkan oleh modul catu daya sebagai tegangan proses US ke backplane bus stasiun melalui tahap switching. Tegangan ini digabungkan dalam modul. sekering terletak di bagian depan modul.

Tegangan UB dan UD diatur sebagai fungsi dari UD. Tegangan UB adalah variabel, yaitu tegangan keluaran berubah dalam batas yang diizinkan tergantung pada UD dan beban yang terhubung.Modul memiliki keran internal dan eksternal untuk nilai tegangan aktualJika saluran sensor terbuka tegangan UD dikontrol.led ke nilai tetap pada terminal output modul terlepas dari beban yang terhubung. Jika saluran sensor terhubung (F +, F-),tegangan output pada titik koneksi jalur sensor dikontrol ke nilai konstanDengan PROCONTROL, jalur sensor dihubungkan di tengah bus stasiun. Dengan cara ini, tegangan turun di saluran pasokan yang disebabkan oleh perubahan arus beban (misalnyadengan menyambungkan modul tambahan) stabilisasi.

Modul catu daya dipasok melalui colokan pada panel depan.Tegangan proses US = +24 VDC dihidupkan tergantung pada tegangan internal UD.Tegangan proses UV =-24VDC,konduktor referensi Z,pengumuman dan tegangan berkedip hanya terhubung melalui modulTegangan UB + = +24 VDC dan UD + = +5 VDC (dengan referensi konduktor ZD) di sisi bus dan yang dibutuhkan oleh modul dihasilkan melalui DC / DC konverter dan potensial terisolasi.

Modul tidak boleh disambungkan atau ditarik saat aktif, untuk mencegah kerusakan.Jika terjadi gangguanOutput US dan UB dipantau untuk tegangan bawah dan output UD dipantau untuk tegangan atas dan tegangan bawah.Jika fasilitas pemantauan merespon, ada pengumuman. US dan UB disadap dari tegangan output modul, sedangkan UD disadap dari jalur sensor F.

Selain pemantauan tegangan dengan fungsi pengumuman murni, modul ini juga memiliki fasilitas pemantauan tegangan atas dan bawah dengan fungsi matikan.

Tautan lembar data:

ABB 89NG03 GJR4503500R0001.pdf
