GE IS200TRPGH1B Papan Terminal Perjalanan Utama Turbin Listrik Umum

GE IS200TRPGH1B General Electric Turbine Primary Trip Terminal Board

Rincian produk:

Informasi tambahan:

Deskripsi:

IS200TRPGH1B adalah Primary Trip Terminal Board yang diproduksi dan dirancang oleh General Electric sebagai bagian dari Seri Mark VI yang digunakan dalam sistem kontrol turbin gas.Kontroler I/O mengatur papan terminal TRPGTiga sirkuit pemungutan suara di TRPG memiliki sembilan relay magnetik yang terhubung ke tiga trip solenoid, atau Electrical Trip Devices (ETD).Sisi utama dan darurat antarmuka ke ETD dibentuk oleh TRPG dan TREG bekerja samaUntuk aplikasi turbin gas, TRPG juga menerima input dari delapan detektor api Geiger-Mueller.

Diagnosis TRPG dijalankan oleh papan I/O. Ini termasuk umpan balik dari driver trip solenoid relay dan kontak, bus daya solenoid,dan tegangan eksitasi untuk detektor api terlalu rendah atau berlebihan. Jika salah satu sinyal menjadi abnormal, peringatan diagnostik dihasilkan (di luar batas). konektor papan terminal JR1, JS1, dan JT1 masing-masing memiliki perangkat ID mereka sendiri yang I / O panel pertanyaan.Jika perbedaan ditemukan, kesalahan ketidakcocokan perangkat keras dihasilkan.dan lokasi colokan semua dikodekan pada chip ID perangkat baca saja.

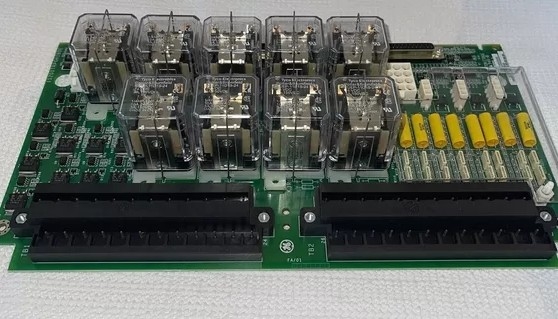

Modul IS200TRPGH1B berfungsi sebagai papan terminasi trip utama dalam sistem kontrol turbin gas GE Mark VI Speedtronic.Fungsi utamanya adalah untuk berinteraksi dengan pengontrol perlindungan turbin utama dan Emergency Trip Devices (ETDs)Fitur utama IS200TRPGH1B termasuk dua blok terminal hitam besar yang terletak di sisi kiri,masing-masing dilengkapi dengan 24 terminal logam perak bernomor berurutan dari 1 hingga 48Bagian bawah papan berisi berbagai kondensator: garis vertikal dari 8 kondensator kuning padat yang berpusat di bagian bawah,didampingi oleh dua baris paralel kondensator putih kecil dengan total 16 unit di sebelah kiri.

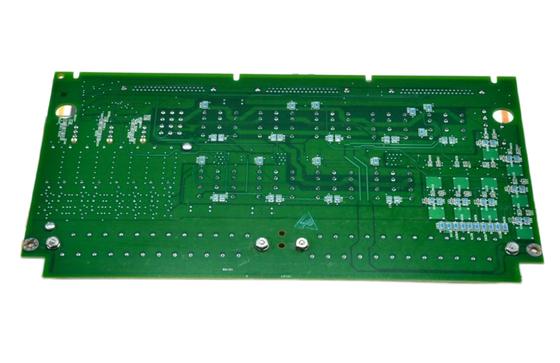

IS200TRPGH1B adalah PCB atau papan sirkuit cetak dengan berbagai komponen yang berbeda.Kedua blok terminal ini berisi dua puluh empat terminal logam perak yang diberi nomor dari satu sampai dua puluh empat dan dua puluh lima sampai empat puluh delapan. Berbagai kapasitor terletak di bagian bawah IS200TRPGH1B. Garis vertikal dari delapan kapasitor kuning padat diatur di bagian bawah IS200TRPGH1B di tengah papan.Di sebelah kiri kapasitor kuning ini, ada dua baris vertikal kapasitor putih kecil.
