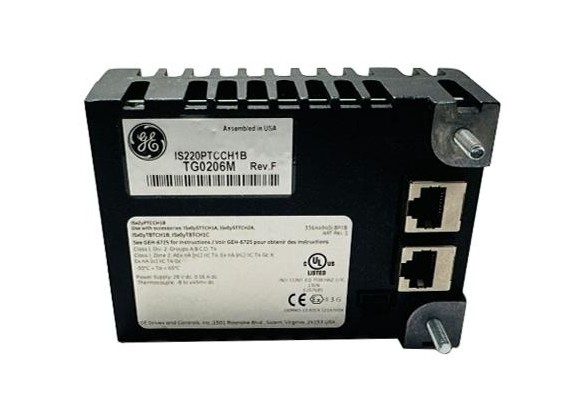

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

GE IS220PTCCH1B Mark VIe Speedtronic High Performance Thermocouple Input Pack

Rincian produk:

Deskripsi:

GE Speedtronic Mark VIe IS220PTCCH1B adalah Thermocouple Input Module yang terdiri dari 12 input yang dioptimalkan untuk pembakaran dan 1 junction dingin.Aplikasi redundansi duplex dan triple modular semua mungkin dengan IS220PTCCH1BPapan ini dapat menampung termokopel konvensional seperti E, J, K, S, dan T, serta masukan mV berkisar dari -8 hingga 45 mV.dan T dapat dibumi atau tidak dibumi dan dapat ditempatkan hingga 984 kaki dari panel I / O turbin. Resistensi kabel tidak boleh melebihi 450 ohm. IS220PTCCH1B dapat menjalankan berbagai diagnostik diri, termasuk memori flash, RAM, perangkat keras papan prosesor, dan uji diri port Ethernet.Hal ini juga menyediakan pemantauan terus menerus dari pasokan listrik internal untuk memastikan bahwa mereka bekerja dengan baik.

IS220PTCCH1B dapat menjalankan berbagai diagnostik diri, termasuk memori flash, RAM, perangkat keras papan prosesor, dan uji coba diri port Ethernet.Hal ini juga menyediakan pemantauan terus menerus dari pasokan listrik internal untuk memastikan bahwa mereka bekerja dengan baikDiagnosis visual disediakan melalui LED indikator, dan komunikasi serial diagnostik lokal dimungkinkan melalui port inframerah.Input ke paket adalah melalui konektor Ethernet RJ45 ganda dan input daya tiga pin. Output adalah melalui DC-37 konektor pin yang berpasangan langsung dengan konektor papan terminal terkait.

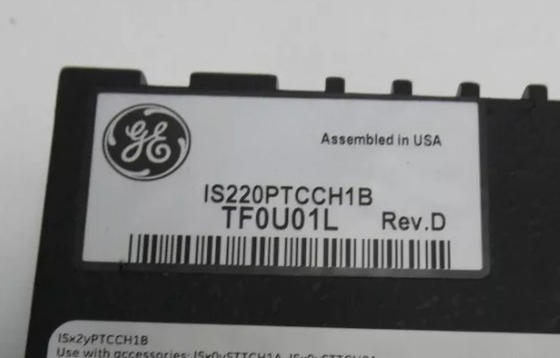

IS220PTCCH1B REV F adalah Thermocouple Input Module yang diproduksi dan dirancang oleh General Electric sebagai bagian dari Seri Mark VIe yang digunakan dalam Sistem Kontrol Terdistribusi GE.PTCC menyediakan antarmuka listrik antara satu atau dua jaringan Ethernet I/O dan papan terminal input termokopelPaket ini berisi papan prosesor yang umum untuk semua paket I/O Mark VIe yang didistribusikan dan papan akuisisi khusus untuk fungsi input termokopel.Paket ini mampu menangani hingga 12 masukan termokopel. Dua bungkus dapat menangani 24 input pada TBTCH1C. Dalam konfigurasi TMR dengan papan terminal TBTCH1B, tiga bungkus digunakan dengan tiga junction dingin, tetapi hanya 12 termokopel yang tersedia.

IS220PTCCH1B adalah paket I/O Mark VIe. Satu atau lebih modul paket I/O mendigitalkan sinyal sensor dan memasukkannya ke controller.Ini sebagian besar digunakan dengan seri GE Speedtronic Mark VIeSelain itu, Mark VIe adalah platform yang fleksibel untuk beberapa aplikasi.IS220PTCCH1B adalah modul PCB ganda dengan PCB multilayer yang dipenuhi dengan komponen SMDBanyak versi I / O ini juga tersedia.
