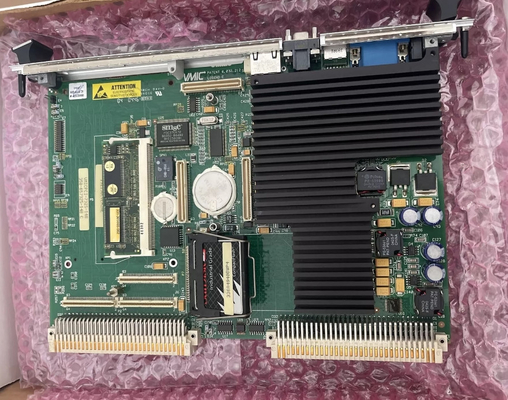

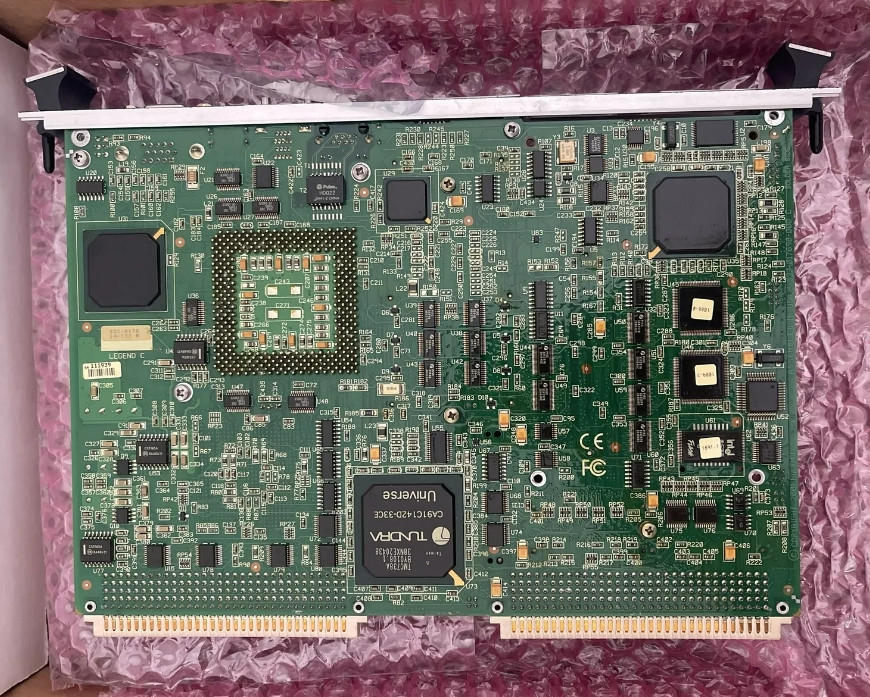

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Modul pengontrol

GE IS215UCCAM03A Advanced Control Board Mark VI CPCI Modul pengontrol

Rincian produk:

Deskripsi:

Papan ini, papan IS215UCCAM03A, adalah salah satu pengontrol UCCx. Pengontrol UCCx didasarkan pada komputer single-board yang dikenal sebagai CompactPCI, atau CPCI.Papan ini adalah bagian dari sistem Mark VIe yang diproduksi oleh General Electric, meskipun model khusus ini dianggap kompatibel dengan model sistem Mark VIeS kemudian juga. Model ini pada dasarnya adalah papan IS215UCCAH3 dikombinasikan dengan IS200EPMC,128 MB memori flash, dan 128 MB DRAM. Mark VI Turbine Control System Series yang mengakomodasi perangkat modul perakitan IS215UCCAM03A CompactPCI ini adalah sesuatu dari seri produk GE Mark yang digambarkan sendiri,mengingat fakta bahwa itu ada dengan serangkaian aplikasi fungsional yang mungkin dalam sistem kontrol dan manajemen gas kompatibel General Electric, angin, dan turbin uap drive otomatis kumpulan.Ini harus dianggap cukup upgrade fungsional pada sebelumnya ada Mark V Turbine Control System Series dari nama seri lengkap yang sama diperpanjang, karena kemungkinan aplikasi Mark V Series ada dalam pengaturan fungsional berbasis gas dan uap yang lebih terbatas saja.

IS215UCCAM03A Compact PCI adalah papan pengolahan slot tunggal dengan serangkaian spesifikasi produk yang unik dan penting.Beberapa LED ini adalah; UDH Ethernet Status, Status, DC, Diag, IONet Ethernet, dan ON LED. Ada tiga status untuk UDH Ethernet LED, ada LED aktif yang akan berkedip, dan ada LED Speed,yang hijau untuk 100 BaseTX, dan kuning untuk 10 Base T. Indikator LED ini sering dipicu oleh gangguan spesifikasi lingkungan IS215UCCAM03A atau persyaratan daya.ini UCCA PCB disarankan untuk berjalan pada suhu antara 0 sampai 60 derajat Celcius, dengan suhu penyimpanan ideal berkisar dari -45 sampai 85 derajat celcius.

Kisaran kelembaban untuk model ini diuraikan pada 5 hingga 95%, dan membawa ketinggian operasi 0 hingga 10.000 kaki dengan ketinggian penyimpanan 0 hingga 40.000 kaki di atas permukaan laut.Dalam hal input tegangan daya, IS215UCCAM03A membutuhkan tegangan +3,3 V DC, 3,5 A tipikal, 4,25 A maksimum dan +5 V DC, 150 mA tipikal, 300 mA maksimum.Ada serangkaian port dan protokol spesifikasi khusus untuk papan IS215UCCAM03ASeperti yang ditampilkan pada diagram komponen IS215UCCA di bawah ini; Interface EPMC Ethernet terdiri dari tiga port, konektor RJ-45,dan sepasang konektor 10BaseT dan 100BaseTX. Di dalam Interface Ethernet EPMC, ada protokol yang digunakan untuk berkomunikasi antara paket I/O dan controller; protokol tersebut adalah protokol TCP/IP.

IS215UCCAM03A adalah modul pengontrol yang dipasang di dalam kandang CPCI. Papan memiliki lima port komunikasi.koneksi Ethernet ke UDH, dan koneksi RS-232C untuk setup. Controller perlu dikonfigurasi dengan alamat TCP/IP sebelum terhubung ke UDH Ethernet. Hal ini dapat dilakukan melalui aplikasi ToolboxST.Dirancang untuk sistem kontrol kinerja tinggi, modul pengontrol GE IS215UCCAM03A CPCI menawarkan integrasi yang mulus dan peningkatan efisiensi operasional dalam otomatisasi industri.
