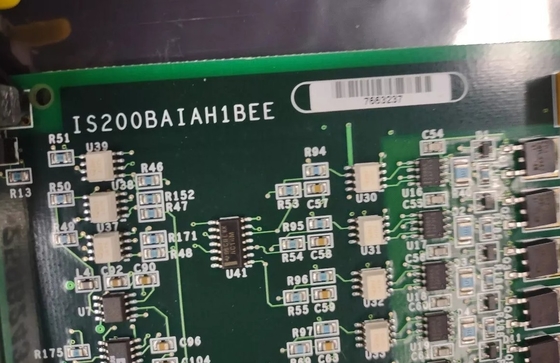

GE IS200BAIAH1BEE Kartu Antarmuka Aplikasi Jembatan Mark VI

GE IS200BAIAH1BEE Kartu Antarmuka Aplikasi Jembatan Mark VIDi dalam stok

Rincian produk:

Deskripsi:

IS200BAIAH1BEE atau BAIA dimaksudkan untuk menjadi PCB pengganti. Ia memiliki EEPROM yang dilengkapi dengan firmware yang sudah terpasang sebelumnya.Jika berhenti bekerja atau rusakBAIA juga menggunakan antarmuka I/O RS-232C yang menuju ke keyboard sistem drive atau PC dari papan DSPX.IS200BAIAH1BEE harus ditempatkan secara vertikal ke dalam rak kartu kontrol yang ditugaskan untuknya. Pada facaplate dari BAIA, ada label peringatan yang memperingatkan pengguna untuk hanya memasang kartu ini ke slot 1 pada rak. slot pada rak secara khusus dikonfigurasi untuk papan tertentu.Menginstal papan ini ke slot lain selain yang pertama akan mengakibatkan kerusakan pada papanAda indikator LED di wajah yang diberi label IMOK.

GE IS200BAIAH1B dan IS200BAIAH1BEE adalah kartu antarmuka aplikasi jembatan yang dirancang untuk sistem kontrol GE Mark VI.Modul ini terutama digunakan untuk menghubungkan dan mengelola komunikasi dan transmisi sinyal antara generator dan sistem eksitasi untuk memastikan koordinasi yang efisien dan kontrol antara perangkatKartu antarmuka ini memiliki beberapa saluran input dan output, dapat memproses sinyal digital dari generator dan sistem eksitasi, dan memantau status peralatan secara real time.Melalui pertukaran data yang efisien, IS200BAIAH1B dan IS200BAIAH1BEE dapat mengoptimalkan strategi kontrol eksitasi dan meningkatkan kinerja generator dan kecepatan respons.Desain antarmuka yang fleksibel ini memungkinkan untuk beradaptasi dengan persyaratan aplikasi yang berbeda dan berintegrasi dengan mulus dengan modul kontrol lainnya.

IS200BAIAH1B dirancang untuk berfungsi sebagai papan antarmuka aplikasi jembatan dalam Innovation Series Drive Systems.Papan ini menyediakan referensi bumi-bumi dan isolasi untuk input sinyal dari papan terminalSetiap papan dirancang dengan EEPROM internal yang berisi firmware yang tidak dimaksudkan untuk penghapusan atau pemrograman lapangan. The Innovation Series that this particular IS200BAIAH1B Bridge Application Interface Board printed circuit board product offering belongs to has to be considered a child product series of the greater Mark VI Turbine Control System Series that this IS200BAIAH1B PCB was originally devised for.

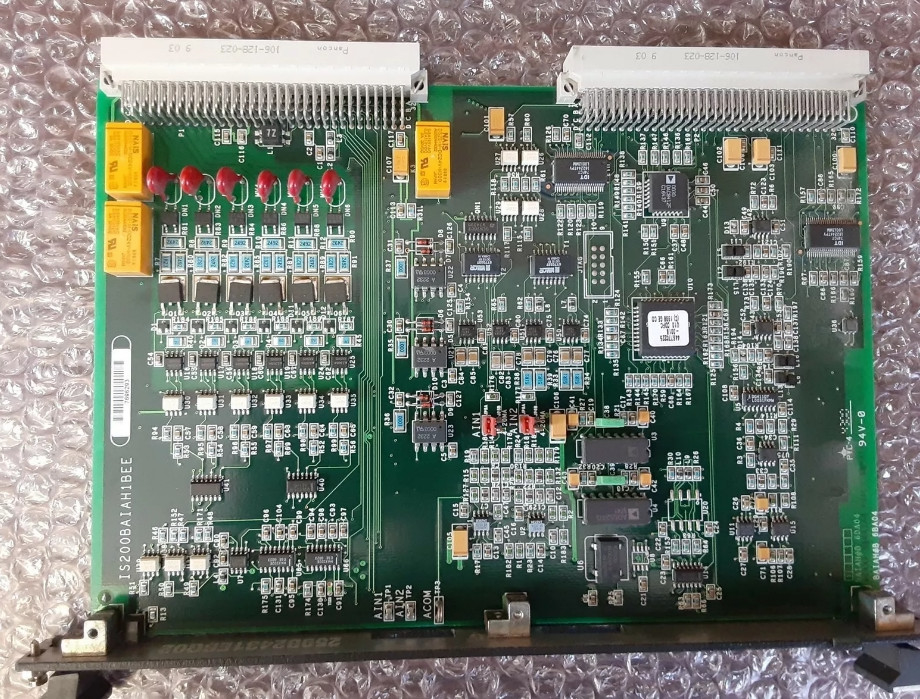

IS200BAIAH1B adalah papan seri Innovation, yang dirancang untuk ditempatkan di slot rak tertentu.Karena risiko kerusakan ini, penting juga untuk mempertimbangkan dimensi PCB sebelum membuat keputusan pembelian.Papan sirkuit cetak khusus ini datang direvisi dengan ukuran kasar diukur 12 inci panjang dengan 9 inci lebarKetebalan PCB ini tidak lebih dari satu setengah inci. IS200BAIAH1B memiliki tiga relay, enam varistor, empat switch jumper, tiga titik uji, dan beberapa sirkuit terintegrasi.Papan memiliki dua konektor backplane yang terletak di satu tepi. Konektor backplane ini diberi label sebagai konektor Pancon 106-128-023, yang memiliki ketersediaan pasar yang umumnya rendah. Jumper harus ditempatkan di posisi VIN atau posisi 4-20 mA.
