GE DS200DTBBG1A MarkV Papan Terminal Kartu Konektor Papan Terminal Modul I/O Digital

GE DS200DTBBG1A MarkV Terminal Board Digital I/O Module Terminal Board Connector Card

Rincian produk:

Informasi tambahan:

Deskripsi:

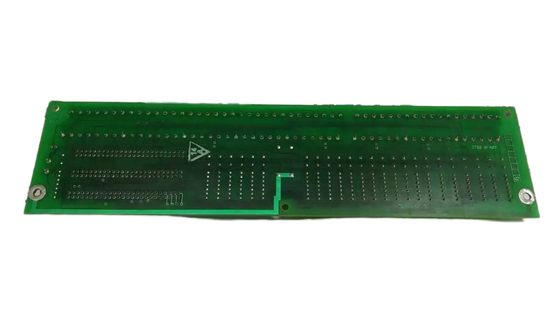

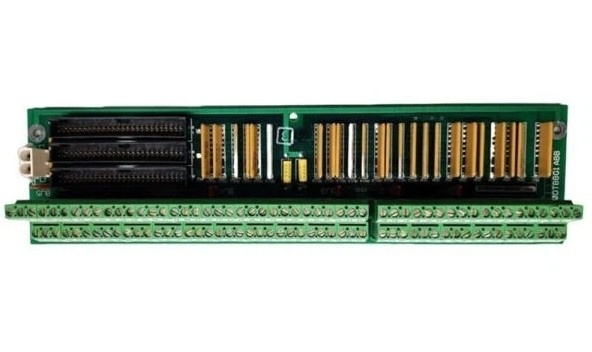

DS200DTBBG1A adalah kartu terminal board digital connector dari seri GE Mark V.masing-masing berisi terminal untuk 95 kabel sinyalAda tiga konektor 50-pin yang juga disertakan. JFF, JFG, dan JFH adalah ID untuk konektor 40-pin. Ada juga lima jumper dan konektor bayonet.Karena ada tiga konektor 40-pin di papan, sangat penting untuk melacak kabel pita 40 pin yang terhubung ke konektor mana. sangat penting untuk mendapatkan drive kembali dalam layanan setelah mengganti papan jika Anda ingin mendapatkan kembali produktivitas.

DS200DTBBG1A dirancang untuk menyediakan antarmuka I/O dengan kepadatan tinggi dan mudah dioperasikan untuk sistem kontrol turbin.untuk total 190 terminalPapan ini juga mencakup tiga konektor 50 pin dengan konektor gaya bayonet, sehingga mudah untuk menghubungkan dan melepaskan kabel pita.DS200DTBBG1A berfungsi sebagai Contact Input Expansion Termination Module dalam Seri Sistem Kontrol Turbin Mark V, memungkinkan untuk perluasan masukan digital. Setiap blok terminal dapat menampung 95 kabel sinyal. DS200DTBBG1A biasanya terletak di inti QD atau C dari sistem Mark V.

Ada potensi untuk memiliki maksimum 110 kabel sinyal yang terpasang pada blok terminal dari Modul Terminasi Ekspansi Input Kontak DS200DTBBGIA.Ini akan sulit untuk mengelola tanpa metode untuk mendokumentasikan di mana kabel sinyal terpisah terhubung. Satu blok terminal ditugaskan TB1 sebagai ID dan blok terminal lainnya ditugaskan TB2 sebagai ID. Terminal terpisah diberi nomor secara berurutan pada setiap blok terminal.Untuk mengidentifikasi terminal tertentu Anda menggunakan ID blok terminal dan nomor yang diberikan ke terminalBeberapa contohnya adalah TB1 90 dan TB2 48. TB1 90 adalah terminal 90 pada blok terminal 1, sedangkan TB2 48 adalah terminal 48 pada blok terminal 2.

Sekarang beberapa elemen perangkat keras yang diberikan untuk perakitan ini DS200DTBBGIA Conact Input Expansion Termination Module telah terungkap,adalah mungkin untuk menjelaskan jenis konektor yang kompatibel dengan produk Mark V Series iniBeberapa jenis konektor yang digunakan dalam hubungannya dengan ini DS200DTBBGIA Contact Input Expansion Termination Module termasuk konektor input kontak JRR TCDA,konektor daya papan JY 125 V DC DTBA, dan konektor JRS/T, yang biasanya tidak digunakan.
