Rincian produk:

Deskripsi:

IS200ISBBG1A adalah kartu bypass bus Insync yang dikembangkan oleh GE. Ini adalah bagian dari sistem eksitasi EX2100.yang memberikan fleksibilitas dan kontrol yang lebih baik atas fungsi interlockInterlock bypass memungkinkan pengguna untuk sementara mengganti sistem interlock, memungkinkan operasi atau fungsi tertentu untuk melanjutkan bahkan ketika kondisi interlock tertentu hadir.Dirancang untuk kompak, yang memungkinkan pemasangan dan integrasi yang mudah ke dalam sistem kontrol.Ukuran dan faktor bentuk modul membuatnya cocok untuk lingkungan terbatas ruang, memberikan fleksibilitas dalam pemasangan.

IS200ISBBG1A dipenuhi oleh dua relay dengan diagram relay cetak. Papan memiliki indikator LED kuning berlabel XMIT Data dan indikator LED hijau berlabel Interlock Active.Ini memiliki dua dioda rectifier, satu sirkuit terpadu, satu saklar jumper, beberapa kapasitor keramik, resistor film logam, dan dioda.) Komponen papan lainnya pada IS200ISBBG1AAA termasuk satu pita terminal dua posisi, berlabel 24 VDC Input dan tiga colokan wanita. ini berlabel RCV Data In, XMIT Data Out, dan Full Duplex.Untuk informasi lebih lanjut tentang produk ini. Dilengkapi dengan empat konektor untuk memfasilitasi koneksi dengan komponen luar papan atau modul lainnya. Konektor ini termasuk tiga konektor colokan berlabel sebagai P1, P2, dan P3,dan pita terminal berlabel sebagai P4Fungsi spesifik dari konektor ini diidentifikasi sebagai berikut: P1 - Full Duplex, P2 - XMIT Data Out, P3 - RCV Data In, dan P4 - 24 VDC Input.Konektor menyediakan antarmuka yang nyaman untuk pertukaran data dan koneksi catu daya.

IS200ISBBG1A adalah komponen papan yang diproduksi oleh General Electric sebagai bagian dari sistem Mark VI.Mark VI adalah salah satu yang terakhir dari jangka panjang dan sukses Speedtronic garis sistem manajemen turbin gas dan uap yang diproduksi oleh GE selama beberapa dekade. Jumper pada model IS200ISBBG1AAA memiliki dua pengaturan. Yang satu diabaikan, dan yang lainnya tidak diabaikan. Jumper yang diabaikan adalah 2-3, dan jumper yang tidak diabaikan adalah 1-2.Untuk informasi lebih lanjut tentang perbedaan antara dua jumperGeneral Electric akan menjadi sumber pengetahuan terbaik untuk mengetahui apa perbedaan antara kedua jumper.

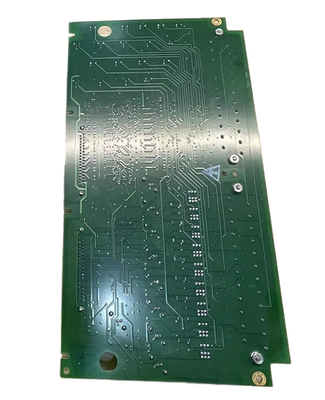

IS200ISBBG1A berfungsi sebagai kartu Insync Bus Bypass. Ini adalah papan sirkuit kecil dengan beberapa lubang bor buatan pabrik yang terletak di setiap sudut.Empat dari ini dikelilingi dengan bahan konduktif; ini diberi label E1 sampai E4. Dalam beberapa kasus lubang ini digunakan untuk memasang kartu ke rel DIN. Papan juga membawa nomor papan dan kode 6BA01 dan 6DA01.
