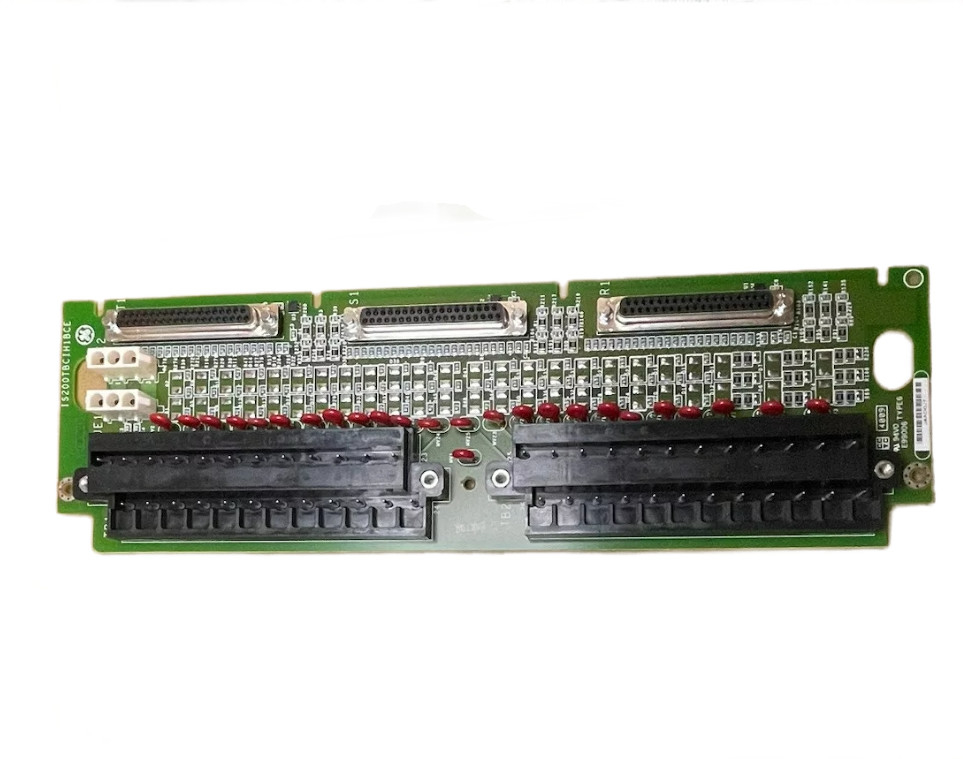

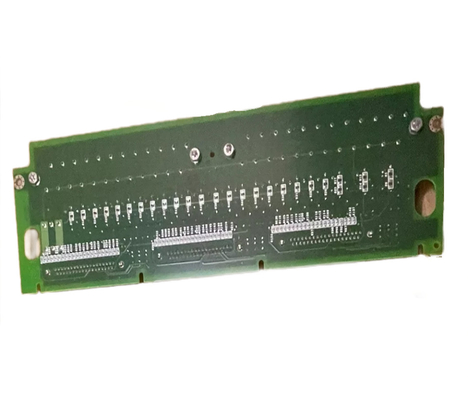

IS200RAPAG1B GE Rack Power Supply Board Mark VI Papan sirkuit cetak

IS200RAPAG1B GE Rack Power Supply Board Mark VI Papan sirkuit cetak

Rincian produk:

Informasi tambahan:

Deskripsi:

IS200RAPAG1B adalah Rack Power Supply Board yang diproduksi dan dirancang oleh General Electric dan merupakan bagian dari Seri Mark VI yang digunakan dalam sistem kontrol turbin gas.Sistem ini tersedia dalam konfigurasi kontrol modular redundant (TMR) sederhana atau tiga, dengan rak tunggal atau beberapa dan I/O lokal atau jarak jauh. Antarmuka I/O dimaksudkan untuk antarmuka langsung dengan sensor dan aktuator turbin,Menghilangkan kebutuhan untuk menyisipkan instrumen dan masalah keandalan dan pemeliharaan yang menyertainya. Papan ini terhubung ke rak seri inovasi melalui konektor P1 backplane. Konektor ini memiliki tiga baris 32 pin masing-masing.Deskripsi lengkap koneksi pin dapat ditemukan dalam manual terkait. Ini adalah satu-satunya konektor papan. MKVI mencakup Antarmuka Operator yang dibangun pada PC yang menjalankan Microsoft Windows dan mendukung grafis CIMPLICITY dan GE Control System Toolbox.

Di panel depan papan, Anda akan menemukan dua indikator LED berlabel IPOK dan MPOK. indikator ini memberikan umpan balik visual dan informasi status,memungkinkan pengguna untuk dengan cepat menilai kondisi operasional papanMereka dirancang untuk memberikan sinyal yang jelas dan ringkas mengenai input / output dan kinerja keseluruhan prosesor.dapat diakses melalui bukaan yang panjang dan sempitTitik uji TP ini, yaitu N15, P5, P15 dan DCOM, memungkinkan pengukuran dan analisis sinyal.Pengguna dapat menghubungkan peralatan pengukuran ke titik uji ini untuk memantau dan memecahkan masalah sinyal yang melewati papan, memudahkan tugas diagnostik dan pemeliharaan.

Dalam hal komponen perangkat keras, termasuk dua trafo dengan ukuran yang berbeda. trafo ini memainkan peran penting dalam mengubah dan mendistribusikan daya listrik di seluruh papan,memastikan operasi yang efisien dan dapat diandalkanSelain itu, satu sekering 1 ampere, 250V disertakan untuk melindungi papan dari kondisi overcurrent dan melindungi komponen lain dari potensi kerusakan.

Papan memiliki dua transformator dengan ukuran yang berbeda, sekering tunggal (1 ampere, sekering 250V) konektor backplane tunggal, berbagai sirkuit terpadu termasuk perangkat memori 1024-bit serial,beberapa transistorPapan ini juga memiliki kondensator dari berbagai bahan, termasuk kondensator elektrolitik tegangan tinggi, serta resistor film logam.Papan ini dibor pabrik di beberapa lokasiSebagian besar komponen membawa penunjuk referensi.
