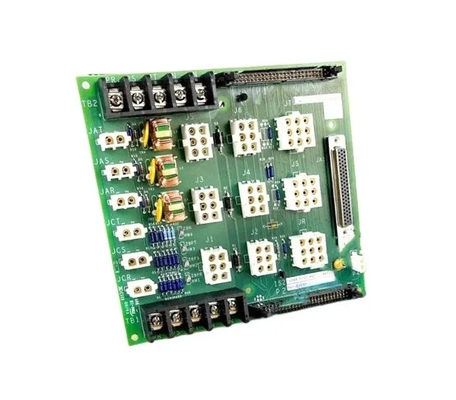

IS200JPDSG1A GE Power Distribution Board Mark VI IS200 Modul Pengontrol

IS200JPDSG1A GE Power Distribution Board Mark VI IS200 Modul Pengontrol

Rincian produk:

Informasi tambahan:

Deskripsi:

Papan IS200JPDSG1A dirancang untuk dipasang dengan mudah di wadah logam yang cocok pada rel DIN vertikal, biasanya diposisikan di samping papan distribusi listrik lainnya.JPDS juga tersedia dengan pemegang logam khusus yang disesuaikan untuk pemasangan langsung. IS200JPDSG1A adalah papan distribusi daya 28 V yang diproduksi dan dirancang oleh General Electric. Ini adalah bagian dari Seri Mark VIe yang digunakan dalam sistem kontrol terdistribusi.Papan distribusi daya 28 V (JPDS) menyediakan sistem kontrol dengan daya input 28 V DC dari konverter eksternal ac / dc atau dc / dc. JPDS menggabungkan umpan balik dari PPDA I / O paket ke dalam sistem PDM. papan distribusi daya, atau JPDS,adalah apa yang mentransfer daya 28 V DC dari sumber daya yang dipilih ke papan JPDP (untuk daya paket I / O) dan rak kontrolKonektor JR, JS, dan JT digunakan untuk menyediakan input daya konvensional 28 V ke JPDS.

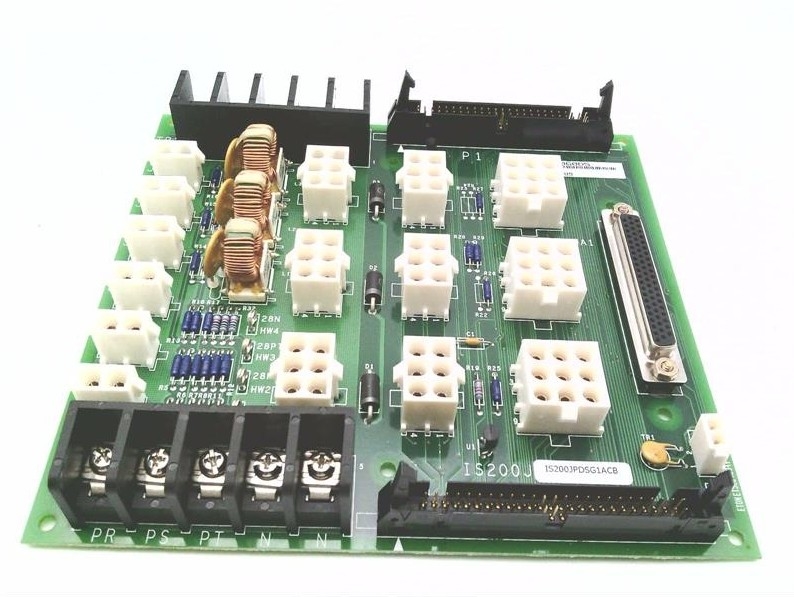

IS200JPDSG1A dibangun dengan tiga kumparan induktor, empat varistor, empat titik uji TP, dua transistor, dan beberapa resistor dan kapasitor.Masing-masing titik uji TP memiliki seri 10k resistor yang mengisolasi cincin. Papan ini dirancang untuk pemasangan DIN-rail dan dapat dipasang di samping papan distribusi daya lainnya. IS200JPDSG1A dibor di enam lokasi. GEI-100613, diterbitkan oleh GE,akan memberikan informasi lebih lanjut tentang operasi, kabel, dan pemasangan papan ini.

Direct Current Distribution Board IS200JPDSG1AEC adalah papan yang akan menerima dua puluh delapan volt arus searah.Sumber daya biasanya diterima dari arus bolak-balik eksternal / arus searah atau arus searah / konverter arus searahModel ini mirip dengan modul JPDM. Namun, model ini memiliki lebih banyak komponen daripada modul JPDM yang mencakup lebih banyak sekrup cabang dan konektor output.Berkat dua konektor kabel pita pada modul ini juga memiliki potensi untuk hosting PPDA I / O paketSama seperti modul JPDM modul JPDS akan dipasang di modul distributor daya.

Papan IS200JPDSG1AEC memiliki karakteristik khusus, beberapa di antaranya adalah konektor DC62 yang dapat menampung PPDA, tiga output berlabel JAS, JAT, dan JAR yang digunakan untuk konektor listrik bantu,IS200JPDSG1A adalah bagian dari modul GE Mark VI. Ini adalah kartu Aksesoris Distribusi Daya, yang digunakan untuk paket I/O umpan balik sistem Distribusi Daya IS220PPDAH1A.IS200JPDSG1A memiliki 15 konektor colokan yang berbeda dan sekutu sirkuit cabang dan konektor output. GE IS200JPDSG1A adalah kartu distribusi daya mutakhir yang dirancang untuk integrasi yang mulus ke dalam sistem kontrol industri, memastikan manajemen daya dan keandalan sistem yang optimal.
