IS200VCRCH1B GE Kontak Input / Relay Output Board Komponen papan sirkuit

IS200VCRCH1B GE Contact Input/Relay Output Board Komponen papan sirkuit

Rincian produk:

Deskripsi:

Kontrol turbin Mark VI dirancang sebagai sistem kontrol, perlindungan, dan pemantauan terintegrasi yang lengkap untuk aplikasi generator dan drive mekanik turbin gas dan uap.Ini juga merupakan platform yang ideal untuk mengintegrasikan semua kontrol pulau daya dan keseimbangan pabrik (BOP)Paket I/O MK Vie berisi dua port jaringan input/output dengan jam waktu nyata dan prosesor untuk timestamping urutan peristiwa yang disinkronkan dan papan akuisisi data.

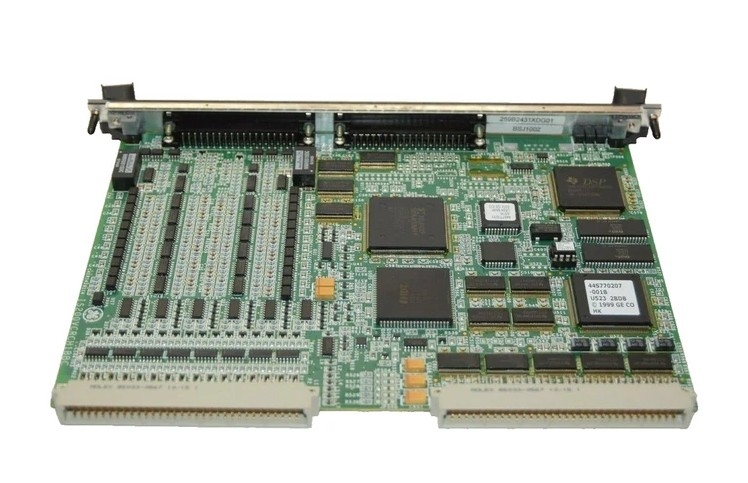

IS200VCRCH1B adalah Contact Input/Relay Output Board yang diproduksi oleh General Electric sebagai bagian dari seri Mark VI yang digunakan dalam sistem kontrol turbin gas.Contact Input/Relay Output Board menerima 48 input diskrit dan mengelola 24 relay output dari total empat terminal papan melalui anak papan yang menyertainya. modul VCCC lebar ganda cocok di VME I / O rak. Dua set koneksi J3 / J4 disediakan di rak ini untuk kabel ke TBCI dan TRLY papan terminal.VCRC adalah papan yang lebih sempit yang dapat digunakan.

Sebuah papan terminal input kontak (TBCI) dihubungkan untuk 24 input kontak kering pertama; papan terminal kedua diperlukan untuk input 25 ⋅ 48.Papan terminal dihubungkan ke rak VME yang menampung papan prosesor VCCC dengan kabel dengan colokan cetakanUntuk input pemantauan variabel turbin penting, pemindaian kecepatan tinggi dan perekaman pada 1 ms per detik tersedia.Chatter kontak dan lebar pulsa hingga 6 ms dilaporkan oleh sequence of events (SOE) recorder, bersama dengan semua bukaan kontak dan penutupan dengan resolusi temporal 1 ms.

Papan IS200VCRCH1BBB sangat dapat diandalkan dan oleh karena itu kurang rentan terhadap kerusakan.Jadi kami merekomendasikan menyimpan kartu dalam kotak penyimpanan sensitif statis dalam kondisi yang direkomendasikanIS200VCRCH1B adalah komponen board GE Mark VI.MKVI adalah bagian dari keluarga Speedtronic dari sistem manajemen turbin gas dan uap yang telah dikembangkan dan ditingkatkan oleh General Electric sejak rilis Mark I pada tahun 1960-an.. The MKVI is the fifth management system in the Speedtronic line and features triple redundant controls on all protection parameters and critical controls as well as advanced control mechanisms for the protection and monitoring of the turbine system.

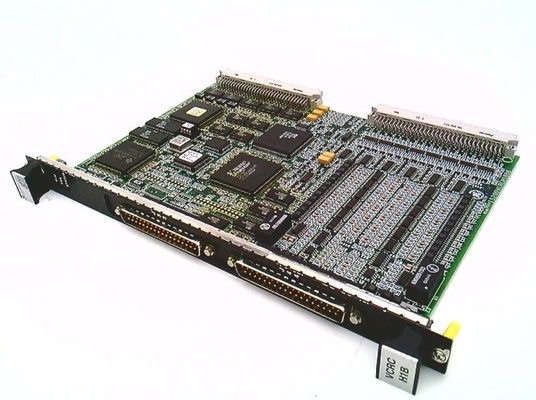

IS200VCRCH1B berfungsi sebagai Discrete Input/Output board. Ini adalah single-slot board yang memiliki fungsi yang sama dengan VCCC board tetapi tidak termasuk daughterboard,sehingga mengambil lebih sedikit ruang rakNamun, karena output relay untuk papan ini menggunakan port J3/J4 pada rak VME, kabel harus ditempatkan di panel depan. Jika ini tidak diinginkan, gunakan papan VCCC bukan PCB VCRC.GE IS200 adalah keluarga papan sirkuit cetak (PCB) yang digunakan dalam sistem kontrol turbin GE Mark VI. The General Electric Mark VI IS200VCRCH1BBB module is a separate input/output terminal processor board designed and manufactured specifically for placement in the original Mark VI series turbine control system.
