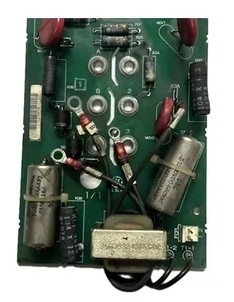

DS200SSBAG1A GE Drive Snubber Board Mark V PCB Turbine Control System Seri

DS200SSBAG1AGEDrive Snubber Board Mark V PCB Turbine Control System Seri

Deskripsi:

GE DS200SSBAG1A drive snubber board dirancang untuk sistem kontrol GE dan terutama digunakan untuk menekan lonjakan tegangan tinggi yang dihasilkan ketika motor dimulai dan berhenti.

Fungsi ini secara efektif melindungi komponen lain dari sistem kontrol, mengurangi gangguan listrik, dan meningkatkan stabilitas dan keandalan dari keseluruhan sistem.

• Konektor dan Kondensator: GE DC300 Drive Snubber Board memiliki konektor 2-pin dan tiga kondensator.sementara kapasitor melayani fungsi penting dalam sirkuit papan.
• Terminal Post: Papan dilengkapi dengan empat tiang untuk menempelkan kabel. Tiga dari tiang ini dirancang untuk menghubungkan kabel yang dipasang pada komponen pada papan.Pabrik menyediakan bahan cetak yang membimbing pemasangan kabel dengan benar ke terminal.
• Identifikasi kabel: Selama proses penggantian,sangat penting untuk memeriksa kabel pada papan yang rusak dan memastikan bahwa kabel pada papan pengganti dipasang pada terminal yang samaJika ada kabel keempat yang terhubung ke papan yang rusak, itu harus ditandai dengan ID terminal yang sesuai.
• Penyambungan kabel yang efisien: Jika ada kabel yang terpasang pada konektor 2-pin, disarankan untuk menandai kabel dengan ID konektor yang dicetak di papan.Pelabelan ini memastikan pemasangan kabel ke papan pengganti lebih cepat dan lebih mudah.

Rincian produk:

Informasi tambahan:
