DS200CPCAG1A GE Kontaktor Pilot Board Konektor 12-pin Dan Konektor 2-pin Empat terminal kabel

DS200CPCAG1AGEKontaktor Pilot Papan Konektor 12 pin Dan konektor 2 pin Empat terminal kabel

Deskripsi:

DS200CPCAG1A adalah Contact Pilot Board yang diproduksi dan dirancang oleh General Electric sebagai bagian dari Seri EX2000 yang digunakan dalam Sistem Kontrol Eksitasi GE.Untuk mengontrol pembukaan dan penutupan kontaktor, papan CDBA memasok listrik. 115 v adalah tegangan kumparan untuk kontaktor yang digunakan dengan CPCA.

CPCA mengubah 115 V AC masuk ke 105 V DC untuk mendorong kumparan kontaktor.menyediakan seluruh tegangan.

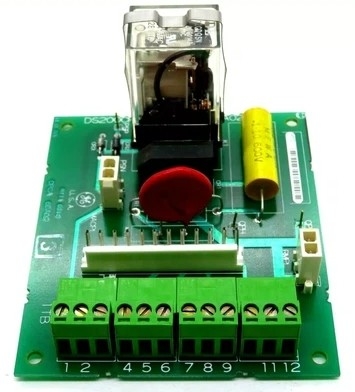

DS200CPCAG1A memiliki satu konektor 12-pin dan dua konektor 2-pin.

Papan pilot kontaktor GE DS200CPCAG1A juga menampung relay daya soket 24VDC. Karena papan memiliki terminal kabel, petugas harus menghapus kabel yang terhubung ke mereka,yang membutuhkan pertimbangan khusus.

Terminal kabel memungkinkan kabel sinyal untuk dihubungkan ke papan untuk diproses.

Perhatian harus dilakukan ketika menggunakan obeng agar tidak merusak komponen lain dalam drive dengan membuang komponen atau memukul komponen dengan obeng.

Buatlah diagram yang menunjukkan di mana kabel terhubung pada terminal kabel, masing-masing dengan identifikasi huruf dan nomor.

Rincian produk:

Informasi tambahan:
