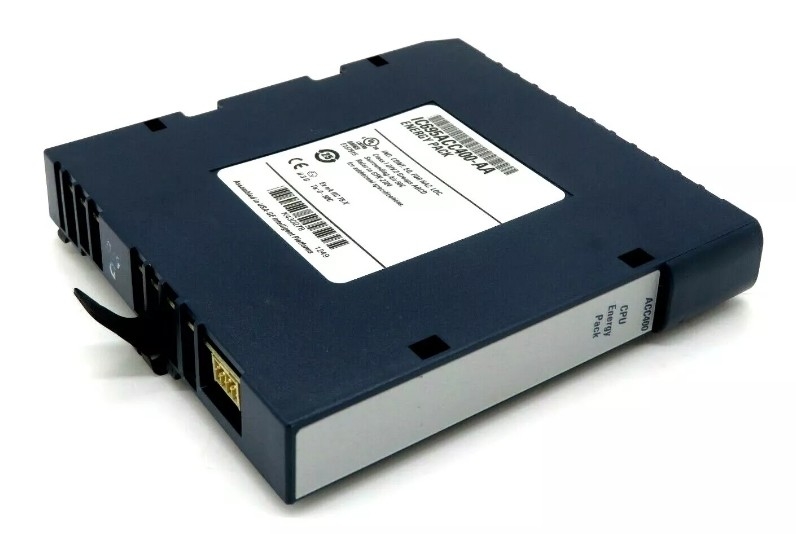

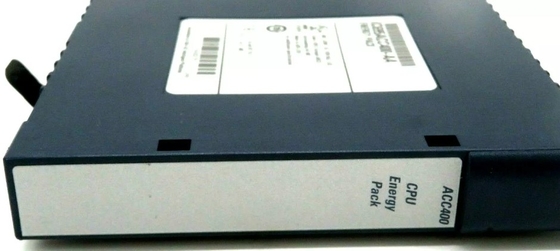

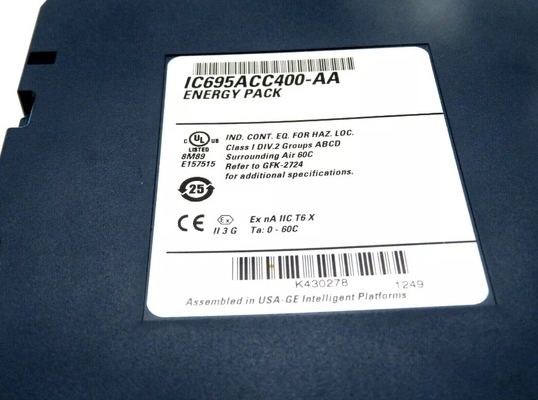

IC695ACC400 GE PACSystems RX3i Modul Aksesoris Paket Energi

IC695ACC400GEModul Aksesori Paket Energi PACSystems RX3i

Rincian produk:

Deskripsi:

PACSystems* RX3i IC695ACC400 Energy Pack dimaksudkan untuk digunakan dengan salah satu CPU RX3i berikut: CPE302, CPE305 atau CPE310.

Dalam hal kehilangan daya sistem, Energy Pack mempertahankan daya cukup lama bagi CPU untuk menulis isi memori pengguna ke penyimpanan non-volatile (flash) memori.

Energy Pack dipasang di sisi kiri modul RX3i dan terhubung ke CPU menggunakan kabel IC695CBL001.

Sementara sistem dihidupkan, Energy Pack biaya dari RX3i 24 Vdc rel melalui kabel I695CBL001 yang menghubungkan CPU ke Energy Pack.

Paket Energi sesuai dengan Directive RoHS 2011/65/EU menggunakan pengecualian berikut yang diidentifikasi dalam Annex: 7 (a), 7 (c) -I dan III.

Energy Pack dipasang di sisi kiri dari modul RX3i. Untuk menghindari mengambil slot backplane, ia harus dipasang pada modul (biasanya catu daya) di slot 0 dari rak.

Ini terhubung ke CPU dengan kabel IC695CBL001. Perhatikan bahwa, ketika dipasang pada modul di slot 0, Energy Pack akan membentang sekitar 13 mm (0,5 ") di luar sisi kiri backplane.Untuk menginstal Energy Pack:

1. Mengikat cangkuk pemasangan atas pada bingkai modul Energy Pack seperti yang ditunjukkan pada Gambar 3.

2Putar bagian bawah Energy Pack ke tempatnya, mengaktifkan kail bagian bawah.

3. Sambungkan kabel IC695CBL001 dari konektor di bagian bawah Energy Pack (Gambar 2) ke konektor yang sesuai di bagian bawah CPU.

Link lembar data:GE IC695ACC400.pdf
